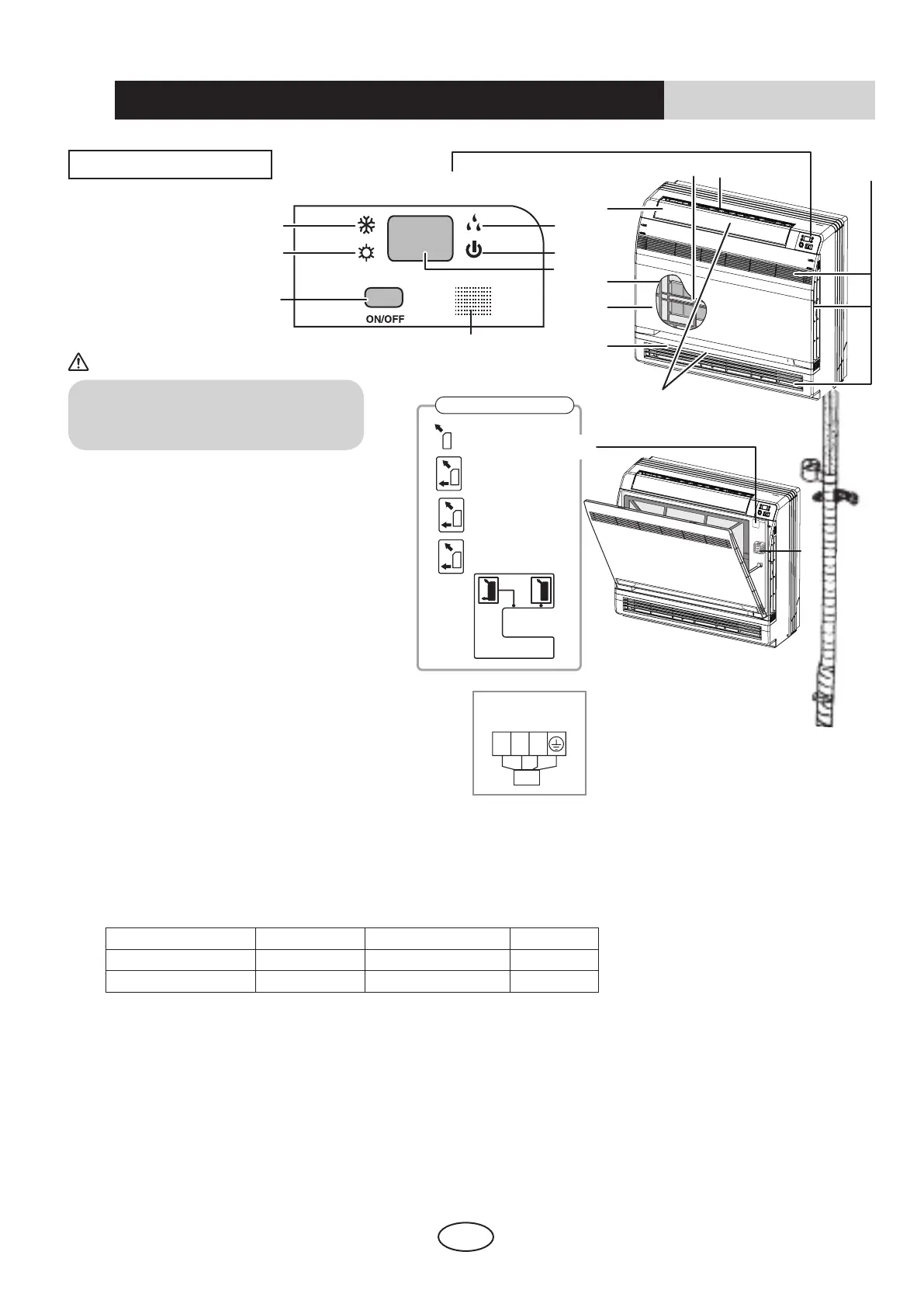

Denominaciones y funciones de las piezas
INSTRUCCIONES DE FUNCIONAMIENTO
7
PRECAUCIÓN
Antes de abrir el panel delantero, asegúrese de detener el
funcionamiento de la unidad y de interrumpir el suministro
eléctrico con el disyuntor. No toque las piezas metálicas in-
ternasdelaunidadinterior:existeriesgodelesiones.
1. Filtros fotocatalíticos de apatito de titanio
parapuricacióndeaire:
• Estosltrosestánjadosenelinterior
delosltrosdeaire.
2. Salida de aire.
3. Mensaje.
4. Panel delantero.
5. Lamas (hojas verticales).
• Las lamas están dentro de la salida de aire.
6. Entrada de aire.
7. Filtro de aire.
8. Lama (hoja horizontal).
9. Lámpara de modo de refrigeración.
10. Lámpara de modo de calefacción.
11.Lámparademododedeshumidicación.
12. Lámpara de funcionamiento.
13. Pantalla LED.
14.InterruptorON/OFF["Encendido/Apagado"]
de la unidad interior:
• Pulse este interruptor para iniciar el funcionamiento.
Vuelva a pulsarlo para detener la unidad.
• Los modos de funcionamiento se muestran en la siguiente tabla.
Modelo Modo Temperatura de consigna Caudal de aire
SÓLO REFRIGERACIÓN REFRIGERACIÓN 25 °C AUTO
BOMBA DE CALOR AUTO 25 °C AUTO
• Esteinterruptoresútilsielmandoadistanciaseextravía.
15. Receptor de señales:
• Recibe las señales del mando a distancia.
• Cuando la unidad recibe una señal, emite un pitido corto.
• Al realizar cambios de ajustes, también se emite un pitido.
16. Selector de salida de aire.
17. Sensor de temperatura ambiente:
• Percibe la temperatura del aire en torno a la unidad.
17
Air outlet selection switch
•
•
16
N(1) 23
3
9
12
10
14
15
13
11
3
12
5
6
2
4
7
8
Con este ajuste, la unidad deci-
de automáticamente el patrón
de ventilación en función del
modo y de las circunstancias.
Terminal de cableado
de la unidad interior
AMARILLO
/VERDE
BU BK BN
Apertura del panel delantero
Con este ajuste, el aire sólo
sale por la salida superior.
• Este ajuste está recomen-
dado.
• La unidad se envía de
fábrica con este ajuste.
2 3
UNIDAD INTERIOR
