Pose de l'unité intérieure
INSTRUCTIONS DE FONCTIONNEMENT
27

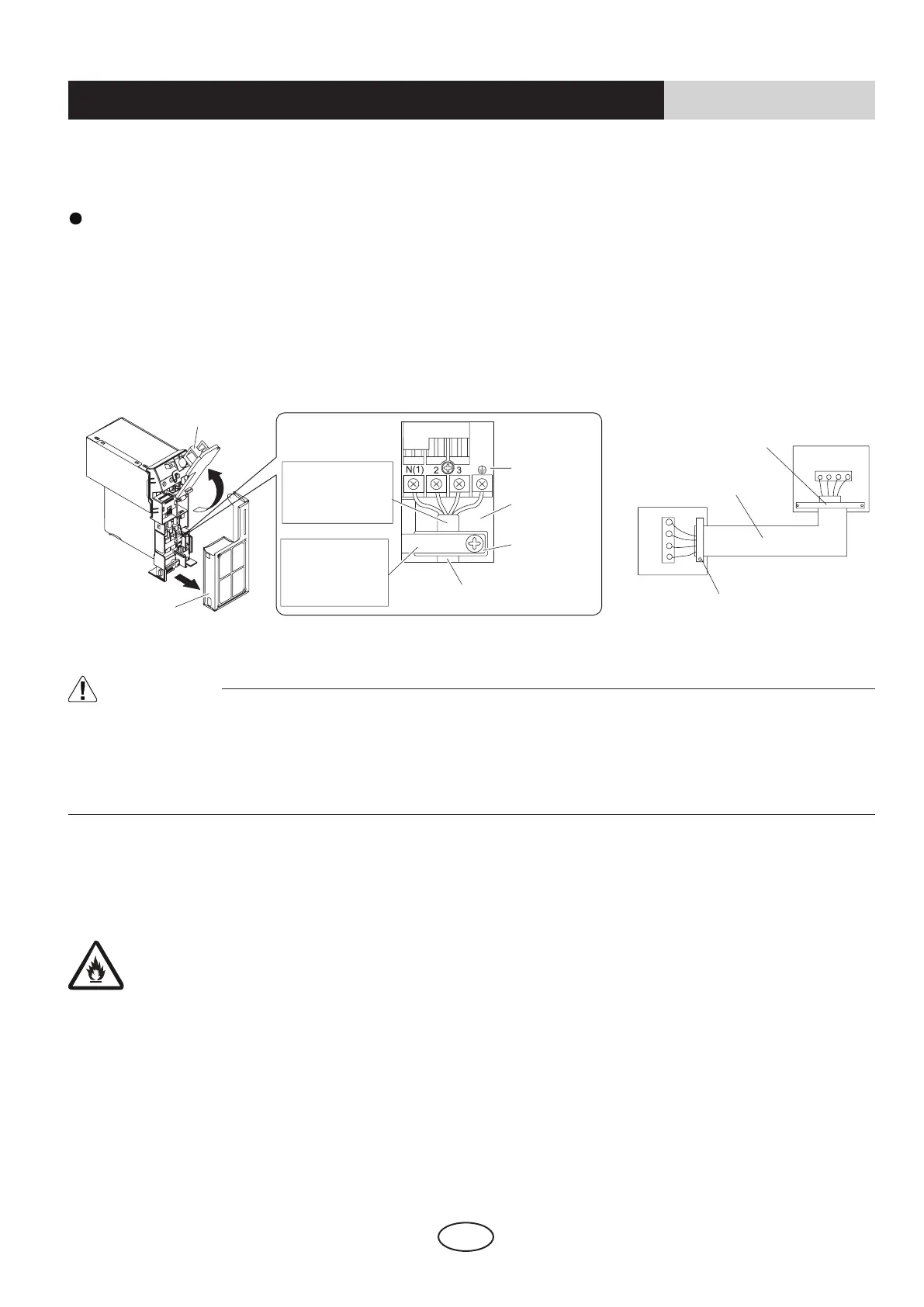

Câblage
Pour les unités intérieures Multi, installer comme décrit dans le manuel d'installation fourni avec l'unité extérieure
Multi.
Soulever la plaque de support du capteur, retirer le panneau métallique frontal et brancher le câble
d'interconnexion au bornier.
1) Dénuder les extrémités de câble (15 mm).
2) Faire correspondre les couleurs de câble avec les numéros de borne sur les borniers des unités intérieure et
extérieure, et visser fermement chaque câble à sa borne correspondante.
3) Connecter les câbles de terre aux bornes correspondantes.
4)Tirerlescâblespours'assurerqu'ilssontfermementxés,puisserrerlaréglettederetenue.
Plaque de support
du capteur
Utiliserlecâbleélectriquespécié
Bornier
Boîtier de
composants
électriques
Réglette
de retenue
Fixer fermement les câbles
avec les vis des bornes
Lorsque la longueur excède
10 m, utiliser des câbles
de 2,0 mm de diamètre
Fixer fermement les câbles
avec les vis des bornes
Unité extérieure
Unité intérieure
Panneau
métallique frontal
Placer les câbles
de sorte que le cache
métallique ferme
correctement.
Fixer fermement la
réglette de retenue
anquelescâbles
ne supportent pas
de tension externe.
1) Ne pas utiliser de câbles enveloppés, torons, câbles de rallonge ou de connexions car ceux-ci pourraient provoquer
une surchauffe, un choc électrique ou un incendie.
2) Ne pas utiliser de pièces électriques achetées séparément à l'intérieur du produit. (Ne pas effectuer de dérivation
d'alimentation de la pompe d'évacuation, etc., à partir du bornier). Dans le cas contraire, vous risquez de provoquer
un choc électrique ou de déclencher un incendie.)
L'appareil doit être installé, fonctionner et être conservé dans une pièce disposant d’une surface au sol supérieure à
X m
2
.
(Veuillezvousreporterautableau«a»danslasection«Fonctionnementsécuriséduréfrigérantinammable»pour
l’espace X).
Veuilleznoterquel’unitéestrempliedegazinammableR32.Letraitementnonadaptédel’unitéimplique
unrisquededommagesgravesauxpersonnesetmatériels.Lesdétailsdecegazréfrigérantgurentau
chapitre « réfrigérant ».
ATTENTION !
