GMV DC Inverter VRF
35
4.5 Câblage électrique
4.5.1 Précautions de câblage
Le câblage doit respecter les normes nationales. Toutes les pièces, matériaux et inter-
ventions électriques doivent respecter les normes locales.
Utilisez la tension nominale et une alimentation exclusive.
Le câble d'alimentation doit être xé de manière audible et able. Ne tirez jamais sur le
câble d'alimentation.
La section du câble d'alimentation doit être sufsamment large. Le câble d'alimentation
et le câble de raccordement endommagés doivent être remplacés par un câble exclusif.
Toutes les interventions électriques doivent être réalisées par des professionnels
conformément aux lois et réglementations locales et à ce manuel.
Raccordez l’unité au dispositif de mise à la terre spécial et assurez-vous que l’unité est
mise à la terre de manière audible.
Le disjoncteur doit être réglé. Le disjoncteur doit posséder les fonctions de déclenche-
ment magnétique et thermique de manière à protéger l’unité en cas de court-circuit et
de surcharge. Il est conseillé d’utiliser un disjoncteur de type D.
Le schéma de câblage joint à l’unité prévaut.

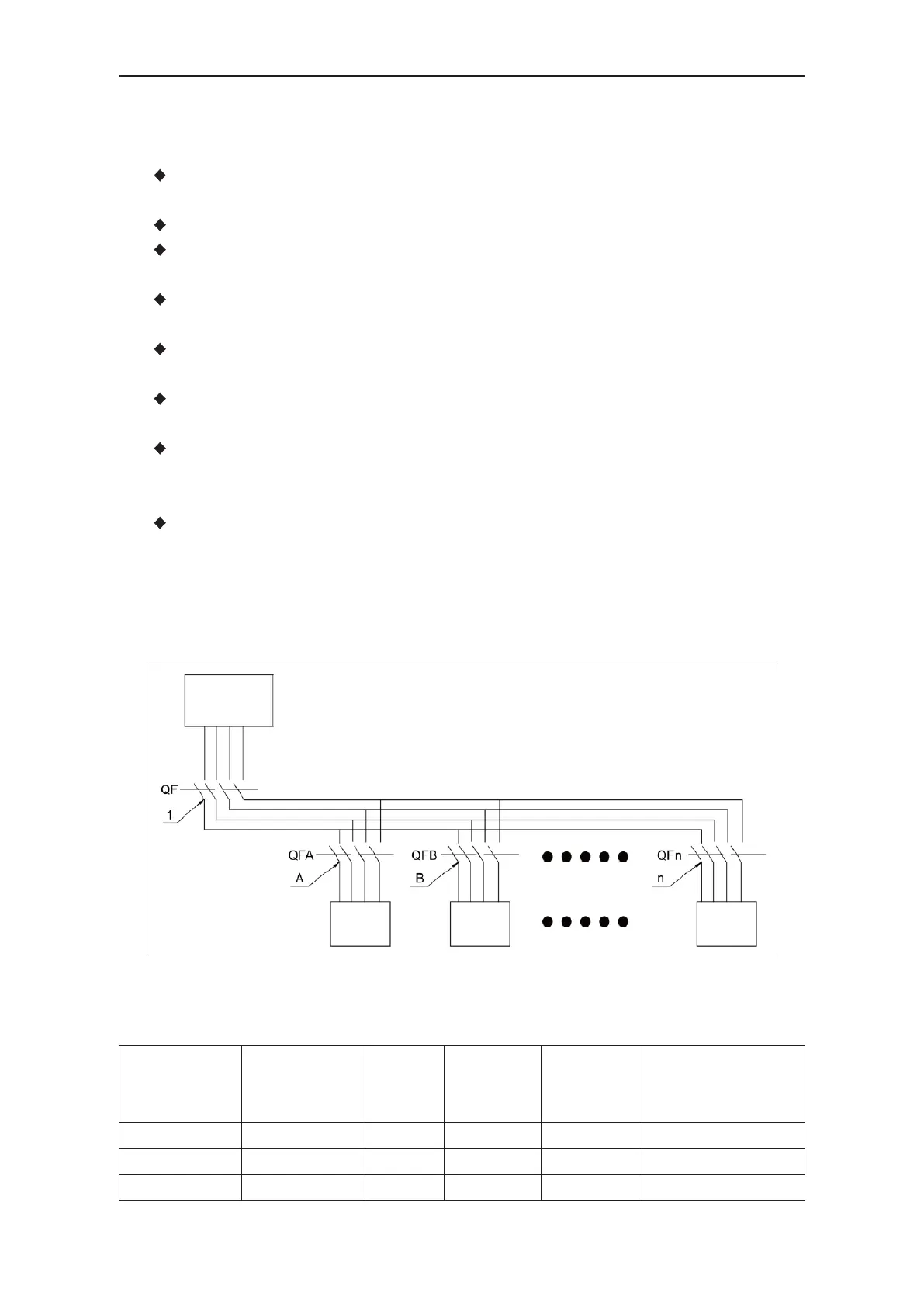

4.5.2 Câble d'alimentation
Chaque unité doit disposer de la protection de surcharge et de court-circuit correspondante.
Un interrupteur principal est également nécessaire pour commander l’alimentation ou la décon-
nexion. Voir Fig. 4.5.1.
Armoire
d'alimentation
Unité A Unité B Unité n
Fig. 4.5.1
Reportez-vous au tableau suivant pour le disjoncteur des unités extérieures modulaires. Un
câble à cinq ls est utilisé et l’unité de ses dimensions est le mm
2
.
Modèle
Modèles
de base
Puissance
du
disjoncteur
(A)
Puissance du
disjoncteur
pour unités
combinées (A)
Dimensions
du câble
d’alimentation
(mm
2
)
Dimensions des unités
combinées (mm
2
)
GMV-224WM/E-X - 20 20 2,5 2,5x5
GMV-280WM/E1-X - 25 25 2,5 2,5x5
GMV-280WM/E-X - 25 25 2,5 2,5x5
