GMV DC Inverter VRF
42
centrale doivent être dénies (l’adresse de cette dernière n’est nécessaire qu’en présence de
multiples systèmes de réfrigération).
Remarque : Lors de la pose de l'afcheur à distance ou de la commande centrale, il faut
déplacer les codes de projet des unités intérieures. Sinon, il y aura des dysfonctionnements pour
cause de conits entre les codes de projet. Pour plus de détails concernant les méthodes de
fonctionnement, reportez-vous au Manuel d'installation et de maintenance.
4.7 Méthode et étapes de raccordement de la communication du système
4.7.1 Raccordement de communication entre l’UI et l’UE
Remarque : La commande centralisée peut être installée si nécessaire.
Raccordez l’UI et l’UE via la borne D1/D2 du tableau de câblage XT2. Vous trouverez
ci-dessous les graphiques de raccordement d’une unité unique et d’unités modulaires :
Communication entre les UI
UI nº 1 UI nº 2 UI nº n
Passerelle
La passerelle est disponible
lorsque la commande centrale
est nécessaire
Commande laire
UI
UI suivante
À raccorder au
module extérieur
UE
UI
Résistance de communi-
cation correspondante
Préc. UI

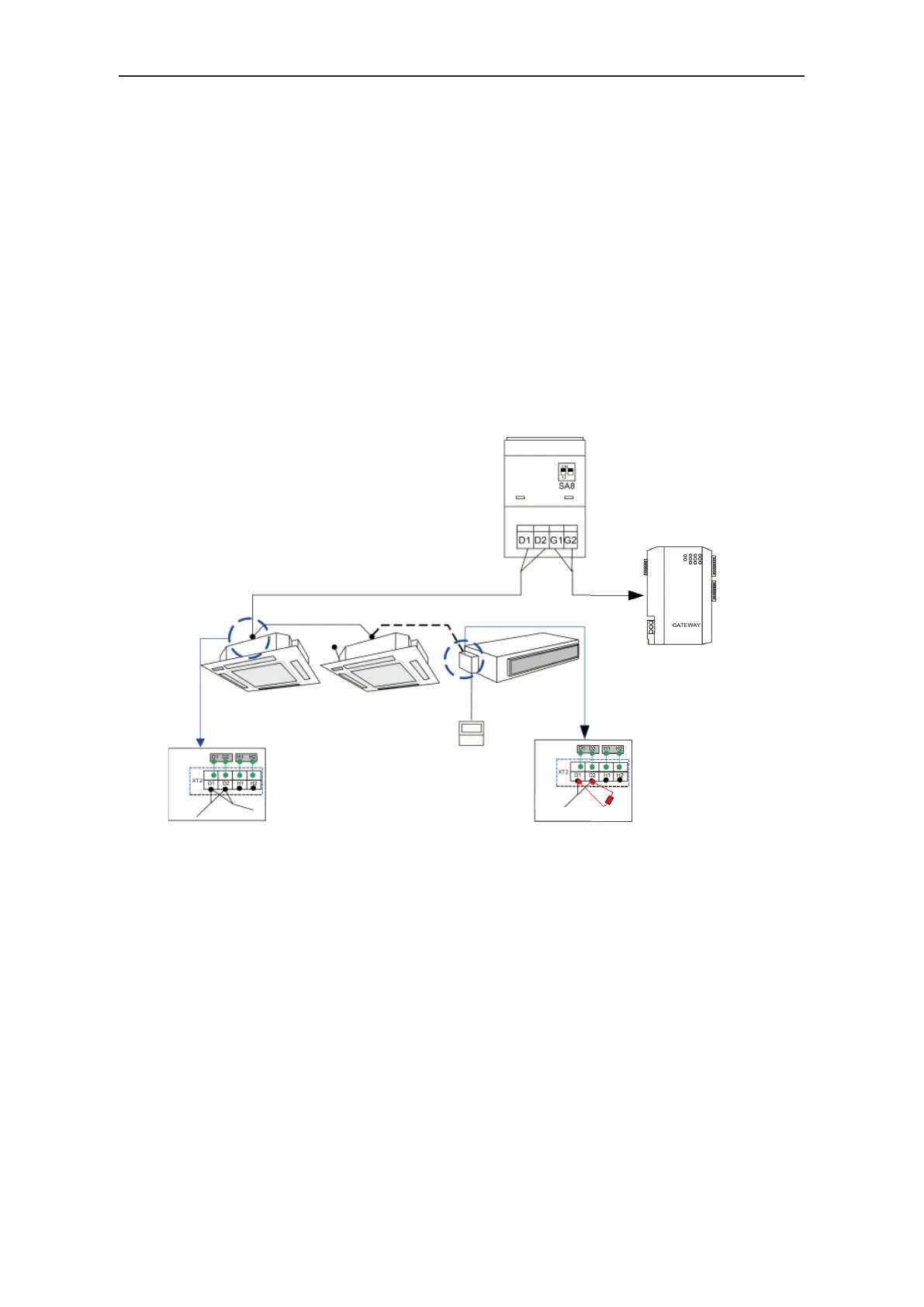

Fig. 4.7.1 Raccordement d’une unité unique
