Unité intérieure à cassette une voie pour climatiseurs multiples
9

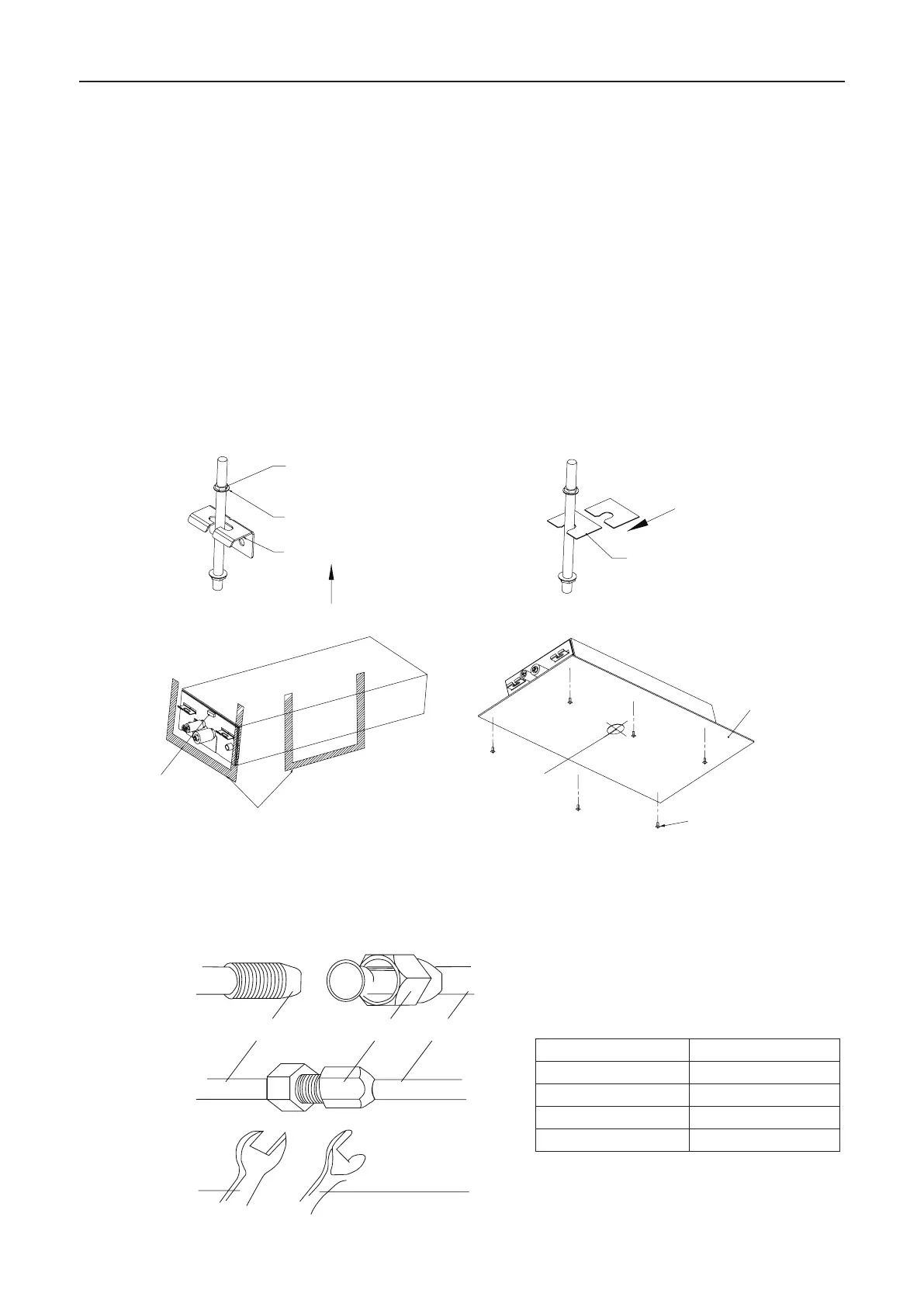

(2) Poser l'unité intérieure temporairement.
Assembler le boulon de suspension sur le boulon expansible, xer l’équerre de xation au boulon
de suspension. S’assurer de le xer en toute sécurité en utilisant un écrou et une rondelle depuis les
côtés supérieur et inférieur de l’équerre de xation. La platine de xation de la rondelle empêche la
chute de cette dernière.
(3) Utilisation du modèle en papier.
Se reporter au modèle en papier de l’installation pour les dimensions d’ouverture du plafond. Le
centre de l’ouverture du plafond est indiqué sur le modèle en papier. Fixer le modèle en papier sur
l’unité à l’aide de 4 vis et xer les coins du chéneaux au tuyau d'évacuation à l’aide de vis.
(4) Ajuster l'unité pour la mettre dans la bonne position.
(5) Vérier le niveau de l’unité.
L’unité intérieure est équipée d’une pompe intégrée et d’un interrupteur à otteur, vérier que les
4 directions sont à niveau à l’aide respectivement de l’indicateur de niveau ou d’un tuyau en vinyle
(rempli d’eau).
(6) Retirer la platine de xation de la rondelle et serrer l’écrou sur celle-ci.
(7) Retirer le modèle en papier.
Écrou (non fourni)
Rondelle (accessoires)
Équerre de suspension
Tuyau en polyéthylène
Jauge
de niveau
[Fixer le support fermement]
[Fixer la rondelle fermement]
Insérer
Plaque de xation de la
rondelles (accessoire)
Modèle de
pose en papier
Vis (accessoire)
Tourner
(double écrou)
Centre de la sortie
au plafond
Fig 4.1.5
4.2 Connexion du tuyau de réfrigérant
(1) Placer le raccord leté au centre de l’embout d’évasement du tuyau en cuivre et serrer manuel-
lement comme indiqué sur la g 4.2.
(2) Serrer l'écrou d’évasement à l'aide de la clé dynamométrique.
joint du tuyau de l’unité intérieure écrou d'évasement joint du tuyau
clé dynamométriqueclé
Couple de l’écrou de serrage
Diamètre tuyau (mm) Couple (N·m)
φ6,35 15~30
φ9,52 35~40
Φ12,7 45~50
φ15,9 60~65
Fig.4.2
