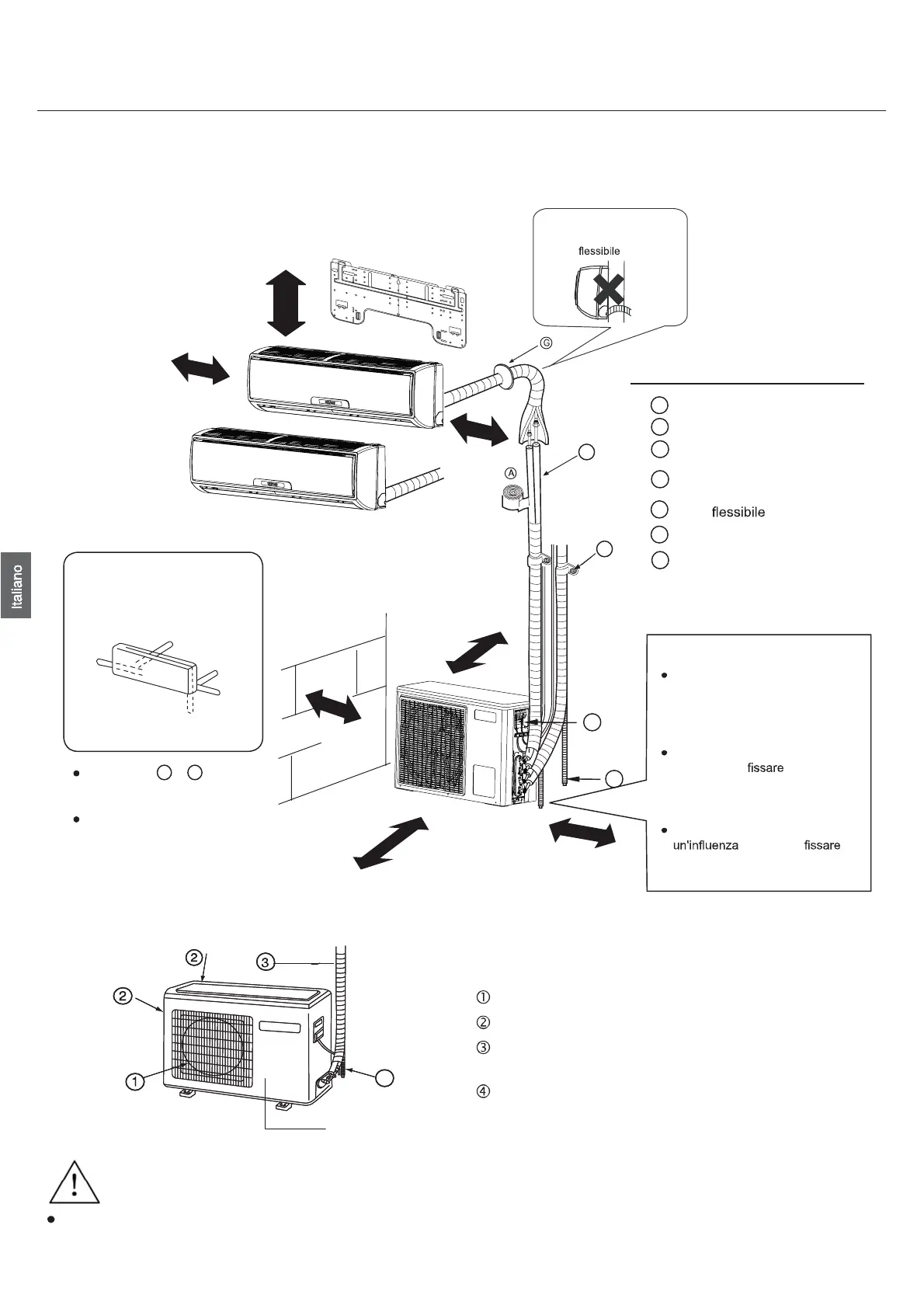

Illustrazione installazione dell'unità esterna/interna
Le immagini di unità esterne e interne sono solo per riferimento.
Attenersi al prodotto acquistato.
Se si utilizza il tubo di scarico del lato sinistro, assicurarsi che il foro è ottenuto attraverso.
12
I modelli adottano il refrigerante HFC R32.
Per l'installazione delle unità interne, fare riferimento al manuale di installazione fornito con le unità.
(Lo schema rappresenta un'unità interna montata a muro.)
Sinistra
F
C
A
F
C
E
D
G
B
E
D
più di 15 cm
Deve essere prestata atten-
zione al sollevamento del
tubo di scarico
Disposizione della dire-
zione delle tubature
Posteriore sinistra
Posteriore
destra
Destra
Inferiore
più di 10 cm
più di 10 cm
più di 20 cm
più di 60 cm
Fissaggio dell’unità esterna
Fissare l’unità alla pavimentazione
o al blocco di cemento stringen-
do bene dadi e bulloni (10mm) e
accertarsi che l’unità sia a livello
orizzontale.
Quando si installa l’unità su pareti,
tetti o tettoie, in sicurezza
un supporto usando chiodi o cavi
tenendo in considerazione terre-
moti e venti forti.
Se la vibrazione potrebbe avere
sulla casa, l’
unità usando un pannello antivi-
brazione.
I simboli da
A
a
G
nelle
immagini sono i numeri
delle parti.
La distanza tra l’unità in-
terna e il pavimento deve
essere superiore ai 2 m.
Parti optional per le tubature
Nastro non adesivo
Nastro adesivo
Supporto (L.S) con viti
Collegamento del cavo elettri-
co per interno ed esterno
Tubo di scarico
Materiale isolante termico
Coperchio foro tubatura
più di 20 cm
più di 25 cm
Unità interna B
Unità interna A
4
USCITA DELL'ARIA
PRESA D'ARIA
CONNESSIONE DELLE TUBAZIONI E DEI CAVI
ELETTRICI
TUBO FLESSIBILE DI DRENAGGIO
Compressore (all'interno dell'unità)
