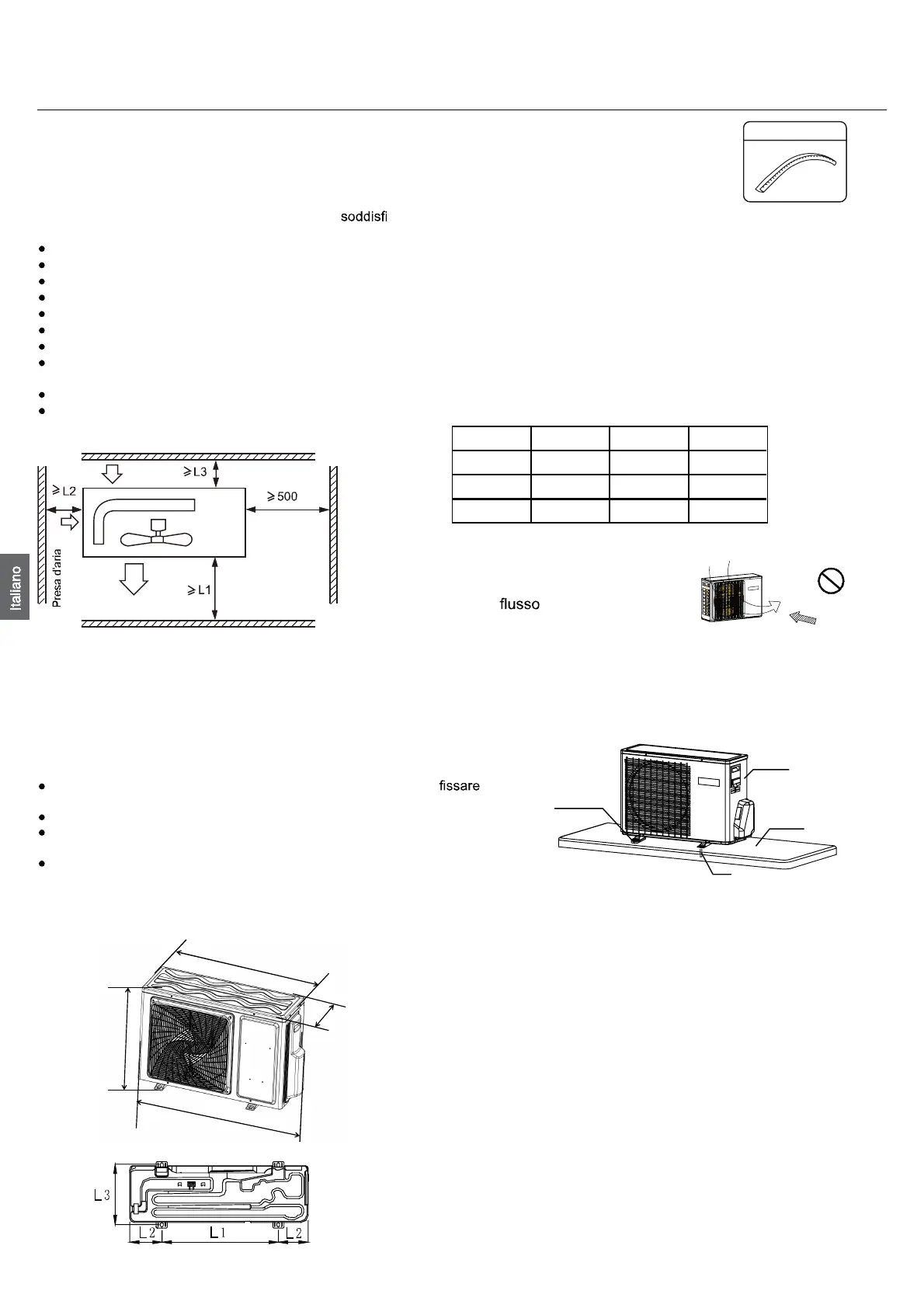

Processo di installazione
Installazione dell’unità esterna
gomma
1. Accessori
“Bordatura” per proteggere i cavi elettrici da spigoli vivi.
2. Selezione del luogo di installazione
Selezionare la posizione per un'installazione che
le seguenti condizioni e, allo stesso tempo, ottenere il consenso dell'utente o del
cliente.
Una posizione in cui circola l'aria.
Una posizione lontana da radiazioni di calore proveniente da altre fonti di calore.
Una posizione dalla quale sia facile scaricare l'acqua drenata.
Una posizione nella quale il rumore e l'aria calda non disturbino i vicini.
Una posizione dove, durante l'inverno, non ci siano abbondanti nevicate.
Una posizione dove non ci siano ostacoli vicini alla presa d'aria o allo scarico dell'aria.
Una posizione dove la presa d'aria non è esposta a forte vento.
Una posizione circondata su tutti e 4 i lati non è ideale per l'installazione. È necessario uno spazio di 1 m o maggiore sopra al condizio-
natore.
Evitare di montare le griglie in una posizione in cui possano avvenire corto circuiti.
Durante l'installazione di diverse unità, assicurarsi che sia presente abbastanza spazio di aspirazione per evitare corto circuiti.
Requisiti dello spazio aperto intorno all'unità
3. Installazione dell'unità esterna
Lasciare abbastanza spazio sul cemento delle fondamenta per i dadi
di ancoraggio.
Una posizione in cui il cemento delle fondamenta sia abbastanza profondo.
Installare l'unità in modo tale che l'angolo di inclinazione sia inferiore ai 3
gradi.
Non posizionare l'unità direttamente a terra. Confermare che ci sia abba-
stanza spazio accanto al foro di drenaggio nella parte bassa, così da assi-
curare che l'acqua venga drenata senza problemi.
4. Dimensioni di installazione (unità: mm)
(Spazio ma-
nutenzione)
Presa d'aria
Bocchetta di
uscita dell'aria
Distanza Caso I Caso II Caso III
L1 aprire aprire 500 mm
L2 300 mm 300 mm aprire
L3 150 mm 300 mm 150 mm
Nota:
(1) Fissare le parti con le viti.
(2) Evitare che il vento forte entri
direttamente nel foro di uscita
del
d'aria.
(3) È necessario un metro di di-
stanza dalla parte superiore dell'unità.
(4) Non bloccare l'area intorno all'unità.
(5) Se l'unità è stata installata in una posizione esposta al ven-
to, installare l'unità in modo che la griglia di uscita NON sia
rivolta verso la direzione del vento forte.
NO
Direzione del vento
Bocchetta
di uscita
dell'aria
Bullone di ancoraggio
Unità
Cuscinetto in
Base in cemento
FISSARE L'UNITA' SUL PAVIMENTO in maniera corretta secondo le condizio-
ni del luogo di installazione, facendo riferimento alle seguenti informazioni.
Bordatura
20
W 1
H
●
D
W2
●
Le misure per l’installazione sono riportate nella Tabella 3
