18
Português
1
A
1C
1D
1B
2
2A
CLICK
!
C
1C
3A
3
A
3B
4A
4
B
3C
2B
A
C
B
D
1A
3D
AFD
AFD
AFD
Stand-by
Super Cool
Super Free
Ice Maker
Clean Pipe
Input water time
Holiday
Alarm
Set OK
AFL
Stand-by Holiday SuperCool
SuperFreeze
Alarm
°C

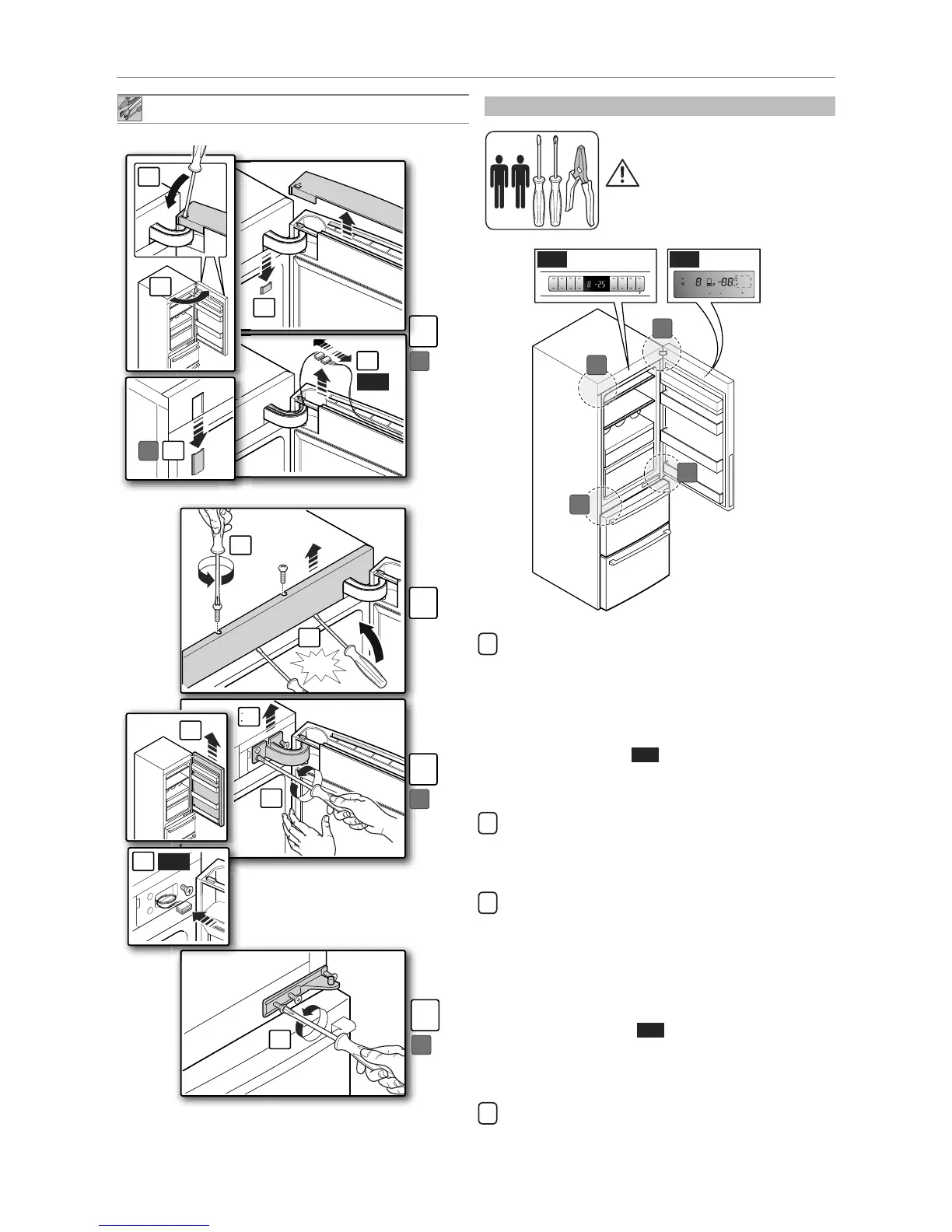

8. MANUTENÇÃO EXTRAORDINÁRIA
Antes da intervenção desligar a
alimentação elétrica e esvaziar a
aparelhagem.
1 A) Abrir a porta da geladeira;
B) Com uma chave de fenda agir nos dois clipes para
remover a cabeceira do lado superior da porta e puxá-la
para cima;
C) Utilizando uma chave de fenda puxar para baixo os clipes
do lado direito e esquerdo situados sob a dobradiça
superior tendo o cuidado de não danificá-los.
D) somente para mod.
: soltar os dois blocos de engate
delicadamente (os dois cabos conectam o display situado
na porta à aparelhagem).
2 A) Soltar os dois parafusos, postos na parte superior, que
fixam o painel frontal;
B)
Para removê-lo fazer alavanca em vários pontos com uma
chave de fenda prestando atenção para não danificá-lo.
3 A) Segurando firmemente a porta da geladeira, soltar os
dois parafusos que fixam a dobradiça superior à esquerda
e afrouxar o terceiro parafuso posta à direita.
B)
Tirar a dobradiça superior girando-a primeiramente em
sentido anti-horário e, em seguida, puxando-a para cima.
C) Neste ponto tirar a porta da geladeira puxando-a para
cima e apoiá-la cuidadosamente prestando atenção para
não danificá-la.
D) somente para mod.
AFD
: enrolar o cabo e inseri-lo no
i
nterior do vão que se encontrava atrás da dobradiça, prestar
atenção para que não sobressaia de modo a não atrapalhar
o sucessivo reposicionamento do painel frontal.
4 A) Soltar os três parafusos que fixam a dobradiça central
para removê-la.
Reversibilidade da porta: desmontagem portas do lado direito
