18
Italiano
1
A
1C
1D
1B
2
2A
CLICK
!
C
1C
3A
3
A
3B
4A
4
B
3C
2B
A
C
B
D
1A
3D
AFD
AFD
AFD
Stand-by
Super Cool
Super Free
Ice Maker
Clean Pipe
Input water time
Holiday
Alarm
Set OK
AFL
Stand-by Holiday SuperCool
SuperFreeze
Alarm
°C

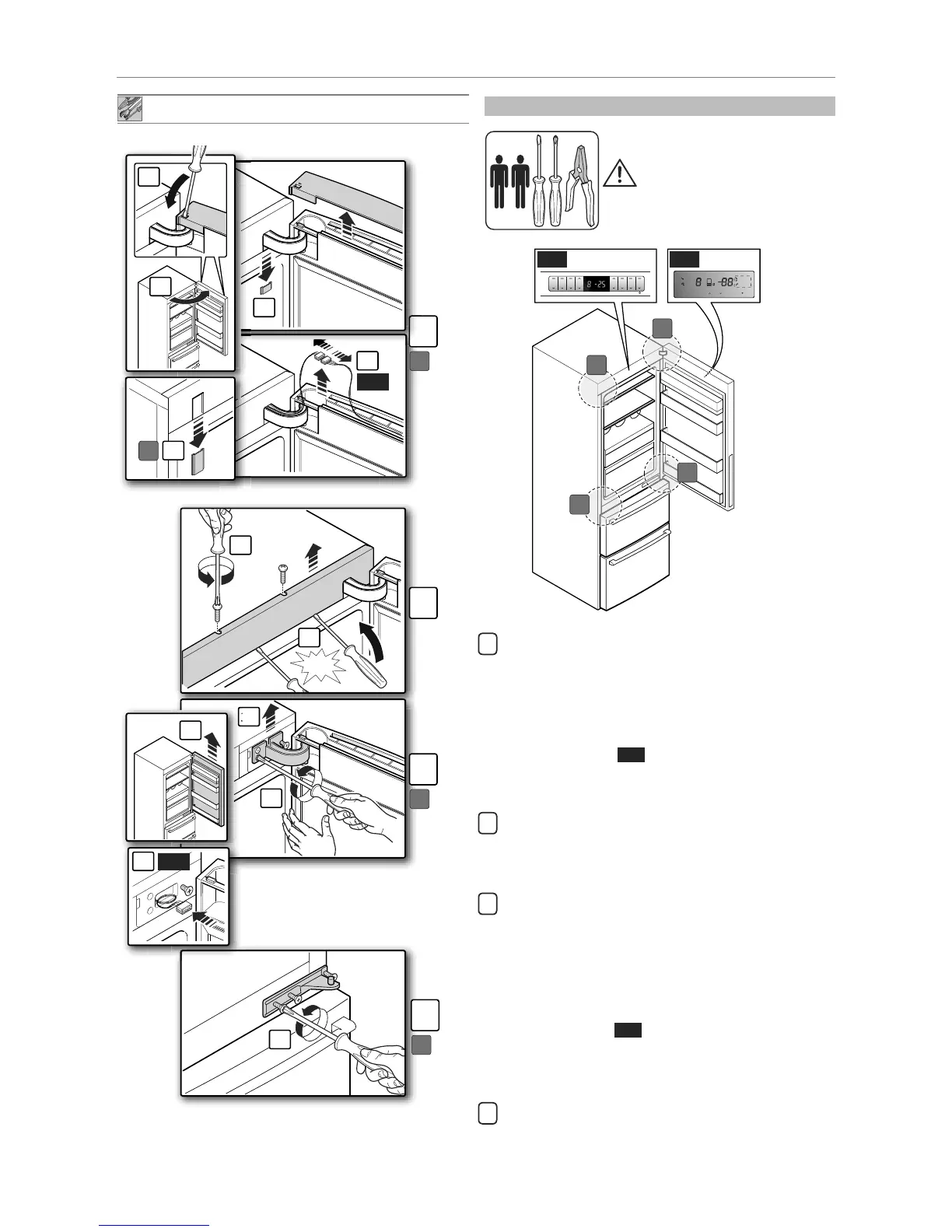

8. MANUTENZIONE STRAORDINARIA
Staccare l’alimentazione elettrica e
svuotare l’apparecchiatura prima
dell’intervento.
1 A) Aprire la porta del frigorifero;
B) con un cacciavite a taglio agire sulle due clip per
rimuovere la testatina dal lato superiore della porta e
sfilarla verso l’alto;
C) aiutandosi con un cacciavite a taglio sfilare verso il basso
le clip dal lato destro e sinistro situate sotto la cerniera
superiore avendo cura di non danneggiarle;
D) solo per modd.
AFD
: staccare con delicatezza i due
blocchetti di aggancio (i due cavetti collegano il display
situato sulla porta all’apparecchiatura).
2 A) Svitare le due viti, poste nella parte superiore, che
trattengono il pannello frontale;
B) per rimuoverlo far leva in più punti con un cacciavite a
taglio prestando attenzione a non danneggiarlo.
3 A) Tenendo ben salda la porta del frigorifero, svitare le due
viti che trattengono la cerniera superiore sulla sinistra e
allentare la terza vite posta sulla destra.
B) Togliere la cerniera superiore, prima ruotandola in senso
antiorario e poi sflilandola verso l’alto.
C) A questo punto togliere la porta del frigorifero sfilandola
verso l’alto e riporla con cura facendo attenzione a non
danneggiarla;
D) solo per modd.
AFD
: avvolgere il cavetto ed inserirlo
all’interno del vano che si trovava dietro la cerniera,
prestare attenzione che non sporga per non intralciare
il successivo riposizionamento del pannello frontale.
4 A) Svitare le tre viti che trattengono la cerniera centrale per
rimuoverla.
Reversibilità porta: smontaggio porte dal lato destro
