HEIDENHAIN LB 302 C User Manual

13
40
80
25
ML+276
M6
(M5)
M6
(M5)
50
ISO 4762  M6
(ISO 4762
 M5)
ISO 4762
 M6
(ISO 4762
 M5)
35
ISO 7092  6
(ISO 7092
 5)
ISO 4762
 M6
ISO 4032
 M6
Bohrungen bzw. Gewinde anbrin
-
gen. Die Anbaufläche muss lack-
frei sein.
Drill and tap fixing holes. Remove
paint from mounting surface.
Messgerät befestigen.
Schrauben lose anziehen.
Secure the encoder.
Attach screws loosely.
8
ISO 4762  M5
Befestigungsmöglichkeit am
Deckel der Abtasteinheit.
Schrauben lose anziehen.
Mounting possibility on the cover
of the scanning unit. Attach
screws loosely.
Transportsicherung seitlich
herausschieben und abziehen.
Slide shipping braces away from
scanning unit and remove them.

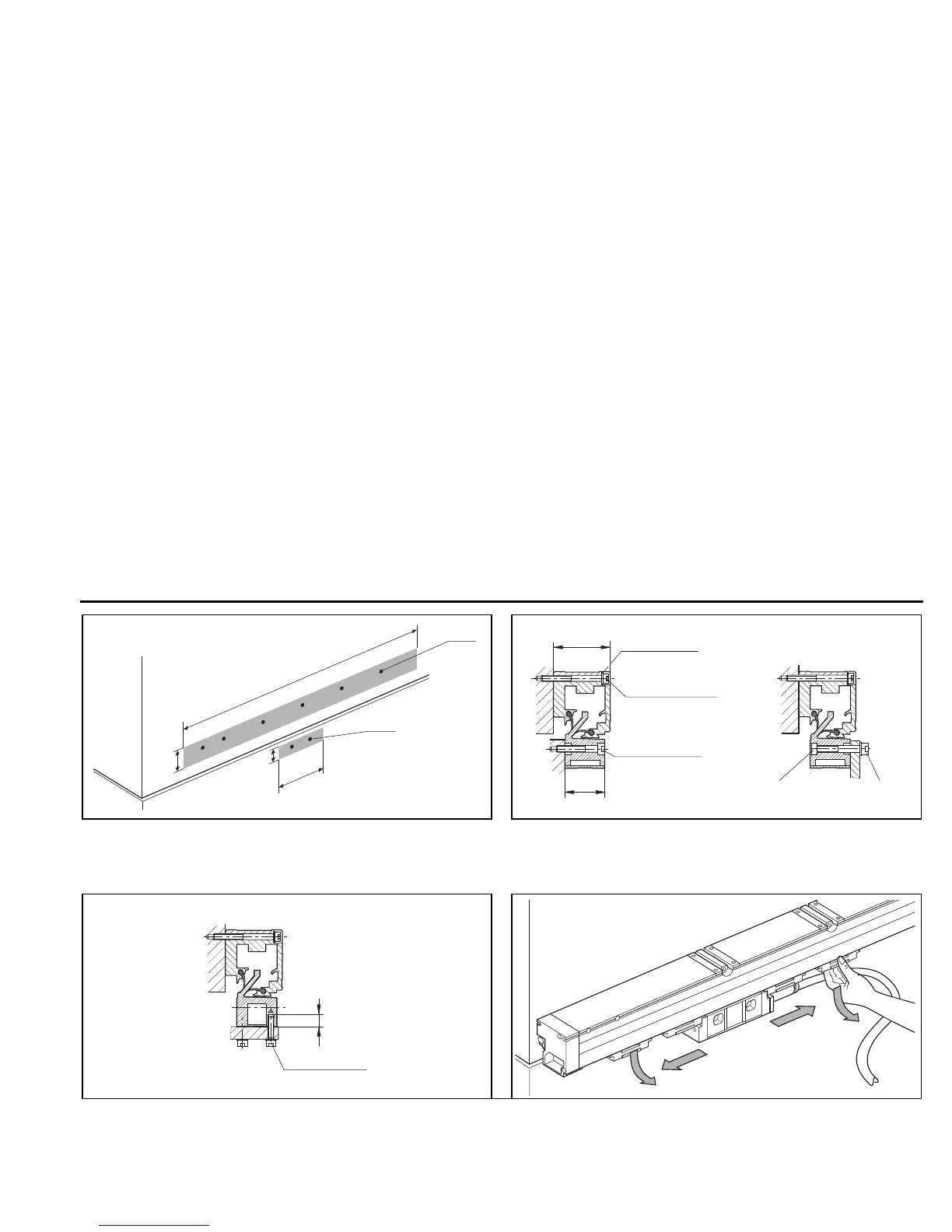

Befestigung Mounting
