Spannungsversorgung
DC 5 V ± 0,25 V/
100 mA
(ohne Last)
Power supply
5 V ± 0.25 V DC
/100 mA
(with no load)

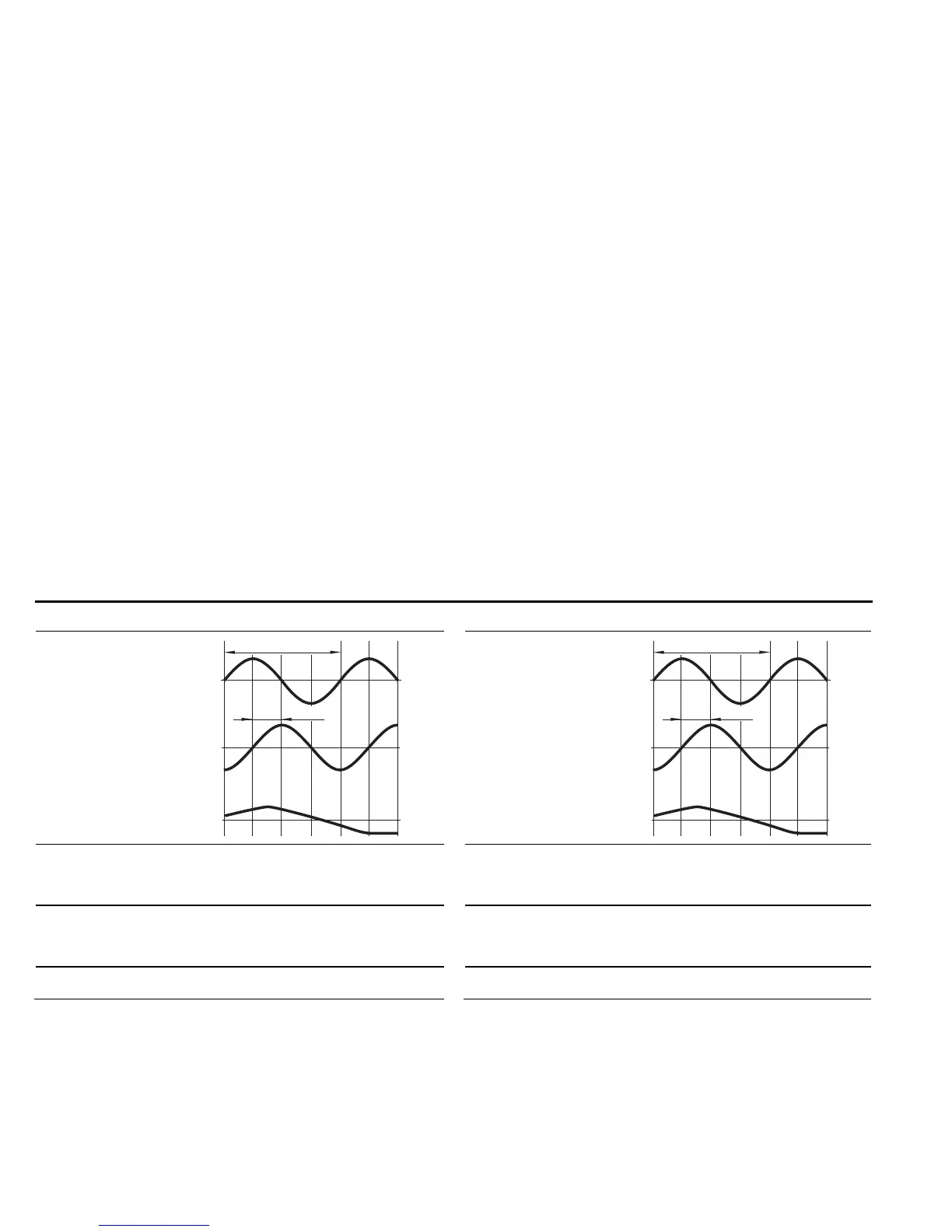

Ausgangssignale
I
1
360° el.
0
0
0
I
2
I
0
90° el.
Output signals
I
1
360° el.
0
0
0
I
2
I
0
90° el.
Inkrementalsignale
2 annähernd sinusförmige Signale I
1
und I
2
Incremental signals
2 sinusoidal signals I
1
and I
2
Signalgröße bei Last 1 k

I
1
: 7 bis 16 µA
SS
I
2
: 7 bis 16 µA
SS
Signal amplitude with
1 k  load
I
1
: 7 to 16 µA
PP
I
2
: 7 to 16 µA
PP
Referenzmarkensignal
Eine (LB 302) oder mehrere (LB 302 C)
Signalspitzen I
0
Reference mark signal
One (LB 302) or several (LB 302 C)
signal peaks I
0
Signalgröße bei Last 1 k

I
0
: 2 bis 8 µA (Nutzanteil)
Signal amplitude with
1 k  load
I
0
: 2 to 8 µA (usable component)
Kabellänge
zur Folge
-
Elektronik
Max. 30 m
Cable length
to subsequent
electronics
Max. 30 m
Elektrische Kennwerte LB 302/LB 302C Electrical Data LB 302/LB 302C
