HELIX G FOUR User Manual

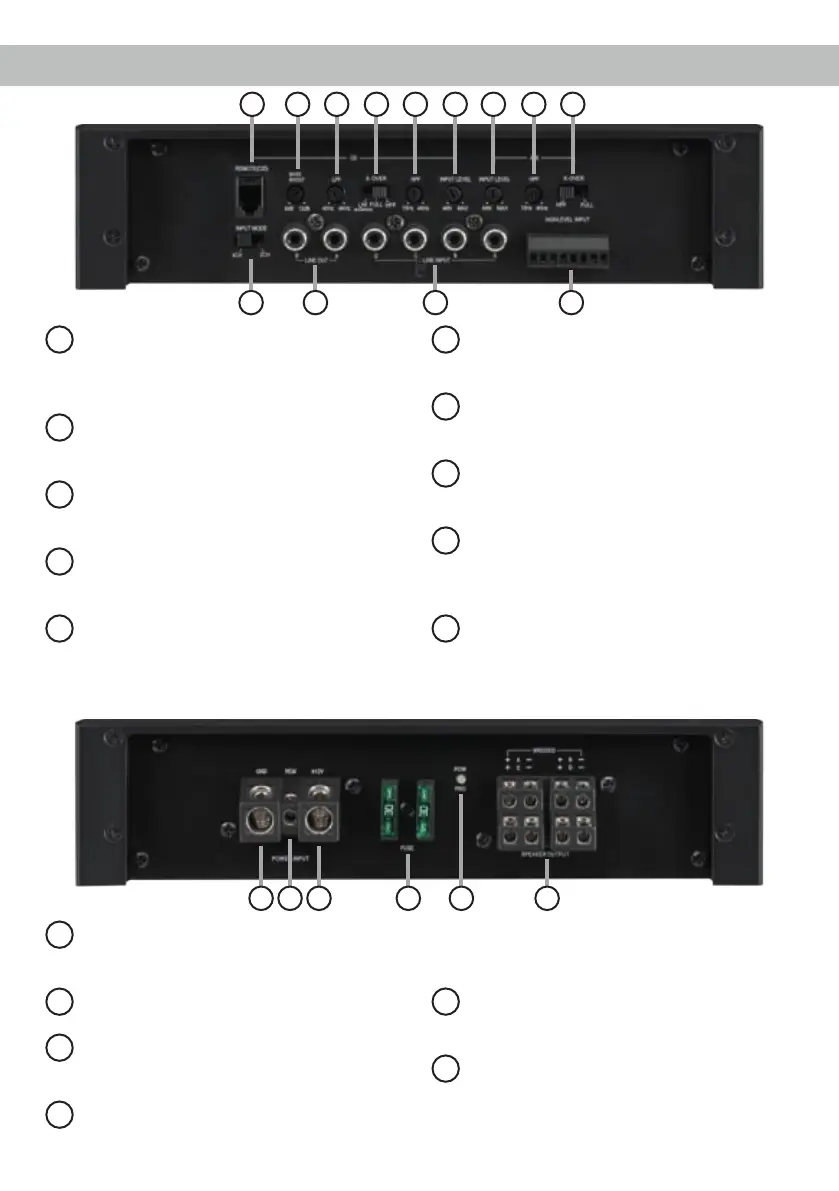

Anschluss- und Bedienelemente
3
11
GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
12
REM
Anschluss für die Remoteleitung.
13
+12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
14
Fuse
Eingangssicherungen zum Schutz vor ge-
räteinternen Fehlern. Der Sicherungswert
beträgt 2 x 30 Ampere.
15
Power & Protect LED
Die Power & Protect LED zeigt den
Betriebszustand des Verstärkers an.
16
Output Channels
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
1
Remote (C/D)
Eingang zum Anschluss der mitgelieferten
Fernbedienung zur Lautstärkeregelung der
Kanäle C und D im Bandpass Modus.
2
Input Mode
Schalter zur Verteilung der Eingangssignale
auf die jeweiligen Verstärkerkanäle.
.
3
Bass Boost
Regler zum Einstellen der Bassanhebung
der Kanäle C und D von 0 bis 12 dB.
4
Line Out
Vorverstärkerausgänge zum Anschluss wei-
terer Verstärker.
5
LPF
Regler zum Einstellen des Tiefpasslters der
Kanäle C und D von 40 bis 4.000 Hz.
6
X-Over
Schalter zum Aktivieren der verschiedenen
Filter pro Kanalpaar.
7
HPF
Regler zum Einstellen des Hochpasslters
von 15 bis 4.000 Hz.
8
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
9
Input Level
Regler zum Einstellen der Eingangsempnd-
lichkeit des Line und Highlevel Inputs für die
einzelnen Stereo-Kanäle.
10
Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
11 12 1513 14 16
1 3 5 6 7 9
2
10
4 8
9 7 6
