HIKVISION DS7208HVI-ST User Manual

5. DS80061 Mainboard Hardware Module Introduction
5.1. Audio Video A/D Module
 Video A/D Module Main Control Chip：TW2866 Audio
 TW2866（US1）PIN 6 control first audio input（input matching resistance 100
(RU9) and capacitance (CS18)）
 TW2866（US1）PIN 13/17/21/25 control 1-4 road vedio input（BNC input
matching 4 HK-5 production tube（TVS2/4/6/8）；4 75Ωresistance（RV2/4/6/8）；
4 100Ωresistance（RU1/2/3/4）； 4 capacitance（CS12/8/13/11））
 TW2866（US2）PIN 13/17/21/25 control 5-8 road vedio input（BNC input
matching 4 HK-5 production tube（TVS1/3/5/7）；4 75Ωresistance（RV1/3/5/7）；
4 100Ωresistance（RU5/6/7/8）； 4 capacitance（CS42/48/29/33））
 27 M (Y4/Y5) : TW2866 work clock, PIN 82 input 27 M

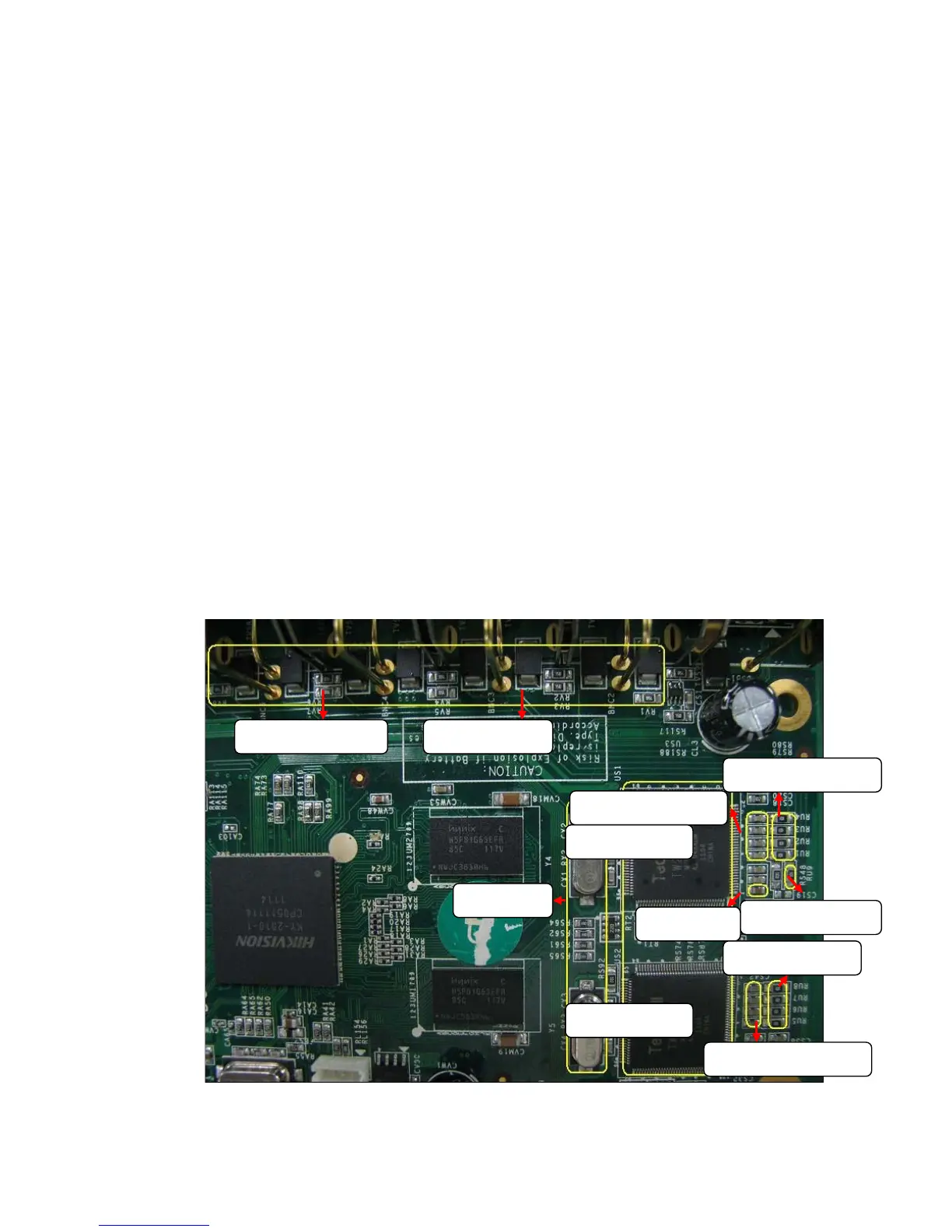

 Audio video A/D module component：
100
Ω（
RU1-4
）
（
CS12/8/13/11
）
100
Ω（
RU9
）
TW2866
（
US1
）
75
Ω（
RV1-8
）
HK-5
（
TVS1-8
）
TW2866
（
US2
）
（
CS18
）
27M(Y4/5)
100
Ω（
5-8
）
电容 （
CS42/48/29/33
）
