38
Français
INSTALLATION ET RETRAIT DE LA LAME
AVERTISSEMENT: Pour éviter tout risque d’accident ou de blessure, toujours couper l’interrupteur
à gâchette et débrancher la fiche de la prise secteur avant de retirer ou d’installer
la lame.
1. Installation de la lame (Fig. 28-a et Fig. 28-b)
(1) Appuyer sur le levier de verrouillage et desserrer le boulon à l’aide de la clé à douille de 10 mm.
Le boulon ayant un filetage à gauche, le tourner vers la droite pour le desserrer, comme indiqué à la
Fig. 28-b.
REMARQUE :S’il n’est pas facile d’enfoncer le levier de verrouillage pour verrouiller l’axe, tourner le
boulon à l’aide de la clé à douille de 10 mm tout en appuyant sur le levier de verrouillage.
L’axe de la lame est verrouillé quand le levier de verrouillage est enfoncé.
(2) Retirer le boulon et la rondelle (C).

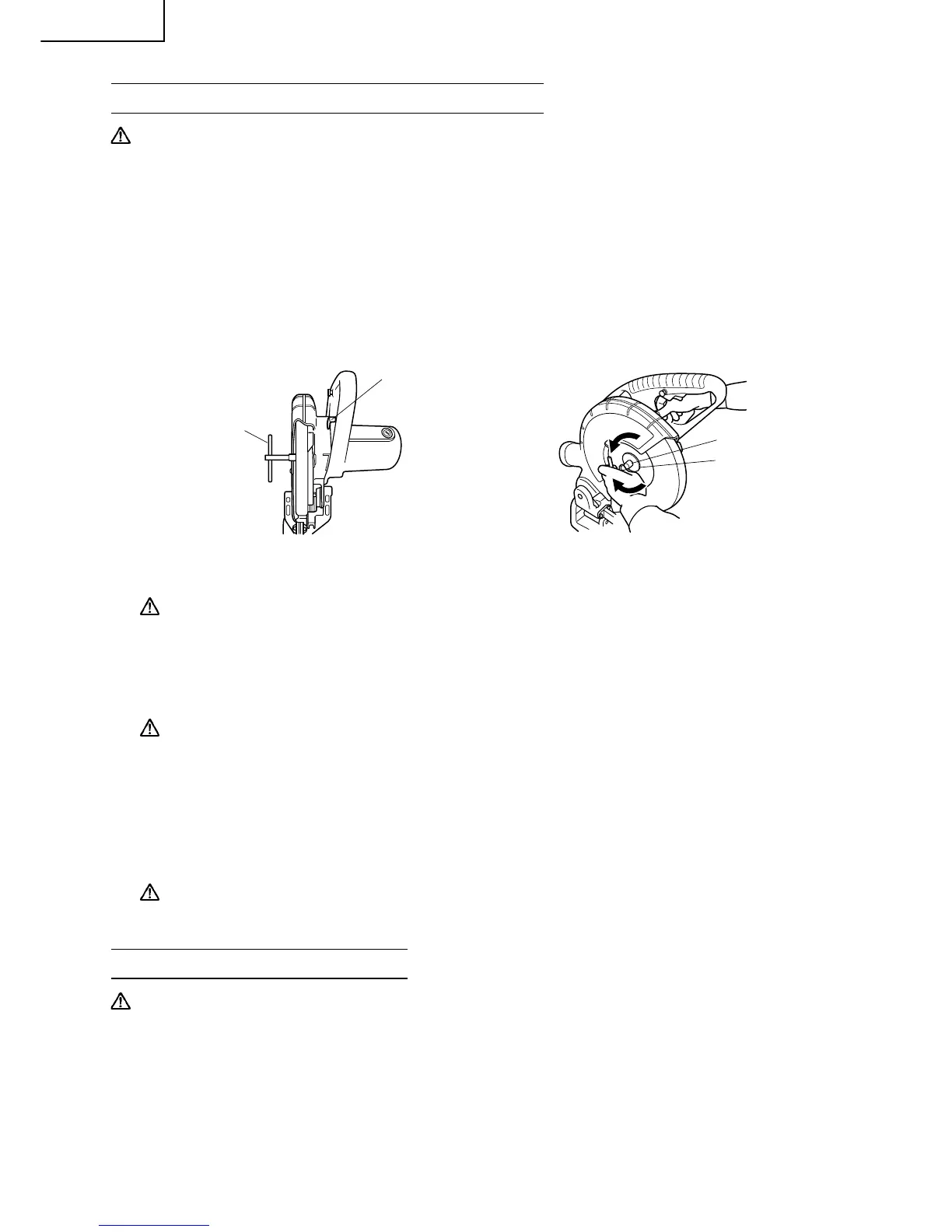

Fig. 28-a Fig. 28-b
(3) Soulever le carter de sécurité et installer la lame.
AVERTISSEMENT: Pour monter la lame, vérifier que le repère de l’indicateur de rotation de la
lame et le sens de rotation du cache latéral (gauche) (voir Fig. 1)
correspondent.
(4) Bien nettoyer la rondelle (C) et le boulon, et les faire passer sur l’axe de la lame.
(5) Appuyer sur le verrou d’axe et serrer le boulon en le tournant vers la gauche à l’aide de la clé à
douille de 10 mm. comme indiqué à la Fig. 28-b.
ATTENTION: * Vérifier que le verrou d’axe est revenu en position rentrée après le retrait ou
l’installation de la lame.
* Serrer le boulon de façon qu’il ne se desserre pas pendant le fonctionnement.
Vérifier que le boulon est solidement vissé avant de mettre l’outil électrique en
marche.
2. Retrait de la lame
Démonter la lame en procédant dans l’ordre inverse de l’installation décrite au paragraphe 1 ci-dessus.
La lame s’enlève facilement si le carter de sécurité est relevé.
ATTENTION: Ne jamais tenter d’installer des lames de scie de plus de 255 mm (10") de diamètre.
Toujours installer des lames de scie d’un diamètre à 255 mm (10").
ENTRETIEN ET INSPECTION
AVERTISSEMENT: Pour éviter tout risque d’accident ou de blessure, toujours vérifier que
l’interrupteur à gâchette est coupé et que la fiche d’alimentation est débranchée
de la prise secteur avant d’entretenir ou d’inspecter l’outil.
L evier de
verrouillage
Serrer
Rondelle (C)
Boulon
Desserrer
Clé à douille
de 10 mm
