OPERACIÓN Y MANTENIMIENTO
NOTA: La información contenida en este manual ha sido diseñada para ayudarle a realizar una operación
segura y a mantener la herramienta eléctrica. Algunas ilustraciones de este manual pueden mostrar
detalles o dispositivos diferentes a los de su propia herramienta eléctrica.

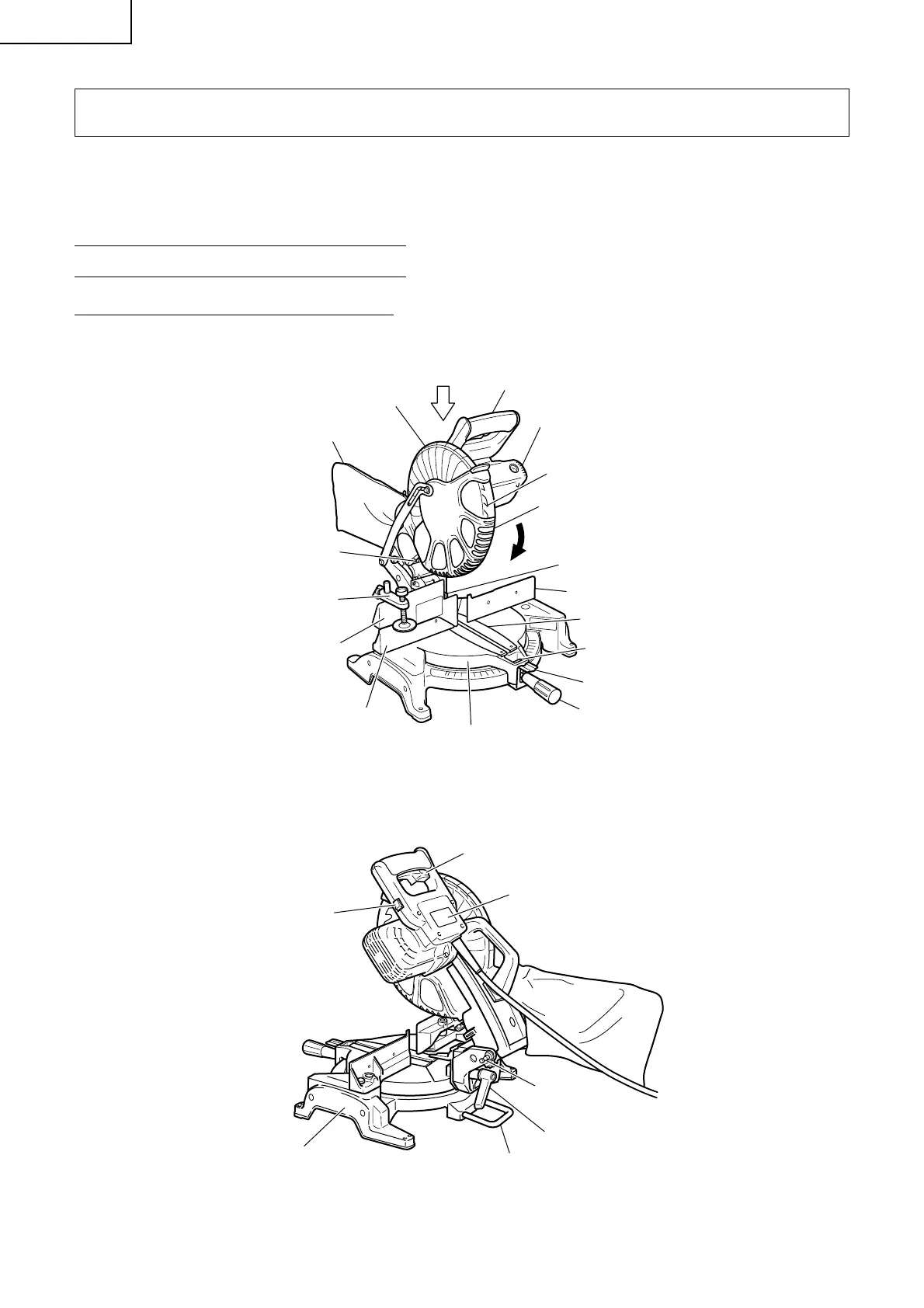

NOMENCLATURA DE PARTES
MODELO C10FCH/MODELO C10FCE
Fig. 1
Fig. 2
Bolsa para el polvo
Interruptor de disparo
Pasador de
bloqueo
Placa de características
Empuñadura
Revestimiento de
protección inferior
Escuadra de guía (A)
Inserto de la mesa
Mesa giratoria
Empuñadura lateral
Hoja de sierra
Escuadra de guía (B)
Cabezal del motor
Base
Indicador (A)
(Para escala de ingletes)
Dirección de rotación
Motor
Palanca de inmovilización
Palanca
Conjunto de tornillo
de carpintero
Marcador láser
(Sólo C10FCH)
Indicador (B) (Para escala en
bisel)
Soporte (B)
Interruptor
(Para marcador láser)
(Sólo C10FCH)
Caja de engranajes
Escuadra de guía
secundaria
