35
Français
ACCESSOIRES EN OPTION...vendus séparément
1 Support de rallonge et butée (No. de code 323523)
2 Ensemble d’étau de corniche complexe (No. de code 323545) (Comprend la butée (L) de corniche
complexe)
3 Butée (L) de corniche complexe (No. de code 323546)
4 Butée (R) de corniche complexe (No. de code 323547)
REMARQUE : Les accessoires sont sujets à changement sans obligation de la part de HITACHI.
APPLICATIONS
Cadres en bois et en aluminium.
PRÉPARATION AVANT L’UTILISATION
Avant de mettre l’outil électrique en service, effectuer les préparations suivantes :

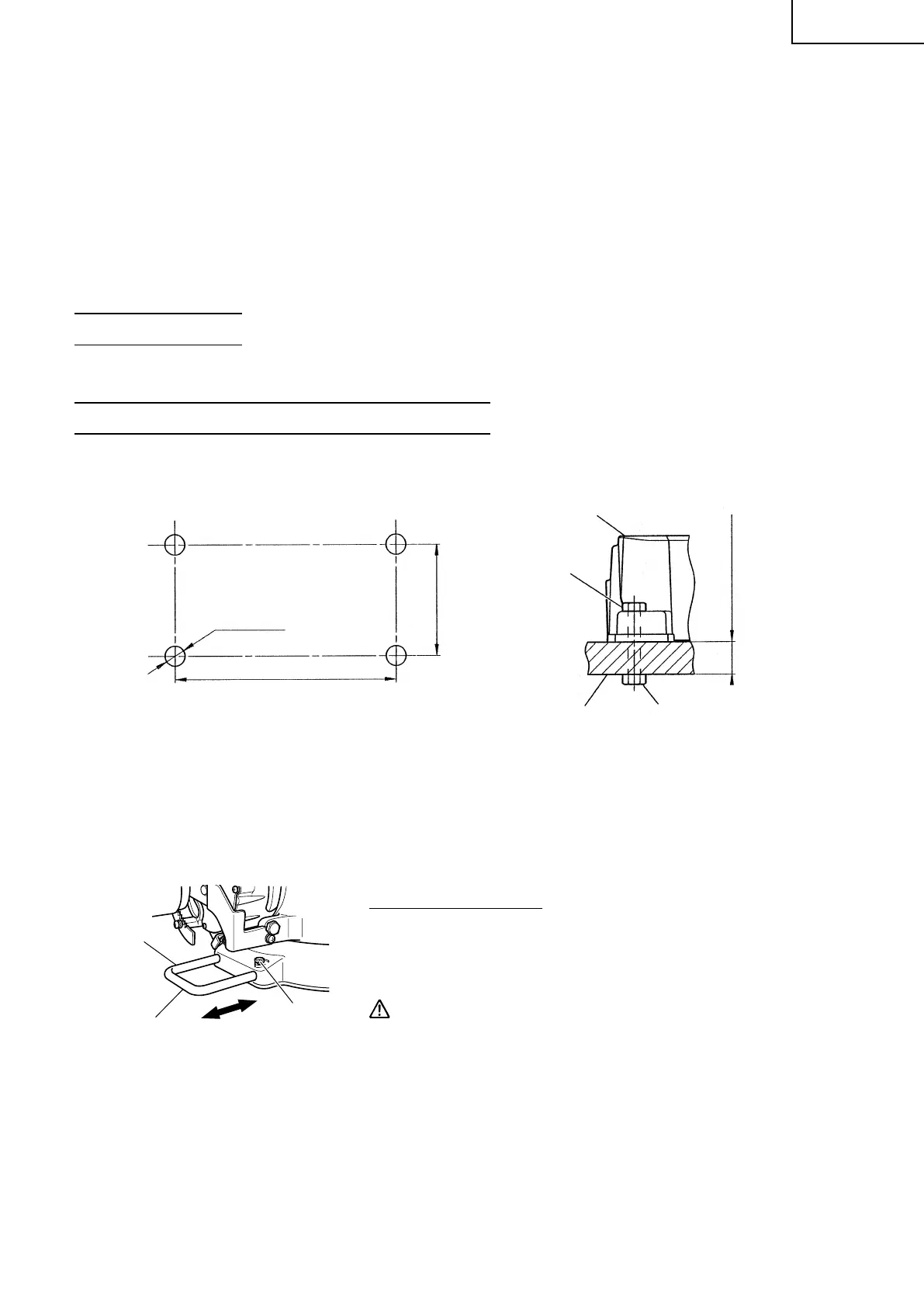

1. Installation
4 orifices de
11/32” (9mm)
22-3/4” (578mm)
12-19/32”(320mm)
Boulon de 5/16” (8mm)
Socle
Etabli
Ecrou de 5/16” (8mm)
Epaisseur de l’établi 1” (25mm)
Fig. 4
Fixer l’outil électrique sur un établi horizontal et de niveau conformément à la Fig. 4.
Sélectionner des boulons d’un diamètre 5/16" (8mm) dont la longueur convient pour l’épaisseur de
l’établi.
La longueur des boulons devra être d’au moins 1-3/8" (35mm) plus l’épaisseur de l’établi.
Par exemple, utiliser des boulons de 2-11/32" (60mm) ou plus avec un établi de 1" (25mm) d’épaisseur.
Le support (B) fixé à l’arrière du socle aide à stabiliser l’outil électrique.
Déplacer
Régler le support
jusqu’à ce que sa
surface inférieure soit en
contact avec la surface
du banc.
Support (B)
Boulon de
6mm
Réglage du support (B):
Desserrer le boulon de 6mm à l’aide de la clé à douille de 10mm
fournie.
Régler le support (B) jusqu’à ce que sa surface inférieure soit en
contact avec la surface du banc.
Après le réglage, visser le boulon de 6mm à fond.
ATTENTION : Fixez l'outil électrique à un établi avec des
boulons (6mm), et si la plaque tournante a
pivoté de 45 degrés ou plus, faire attention à
ce que la main qui tient la poignée latérale de
l'outil ne soit pas prise entre la poignée latérale
et les têtes de boulon (6mm).
Cela pourrait provoquer des blessures.
Fig. 5
