Español
— 27 —
ACCESORIOS
ADVERTENCIA
Accesorios que no son mostrado aquí pueden
conducir al mal funcionamiento y resultar en
lesiones.

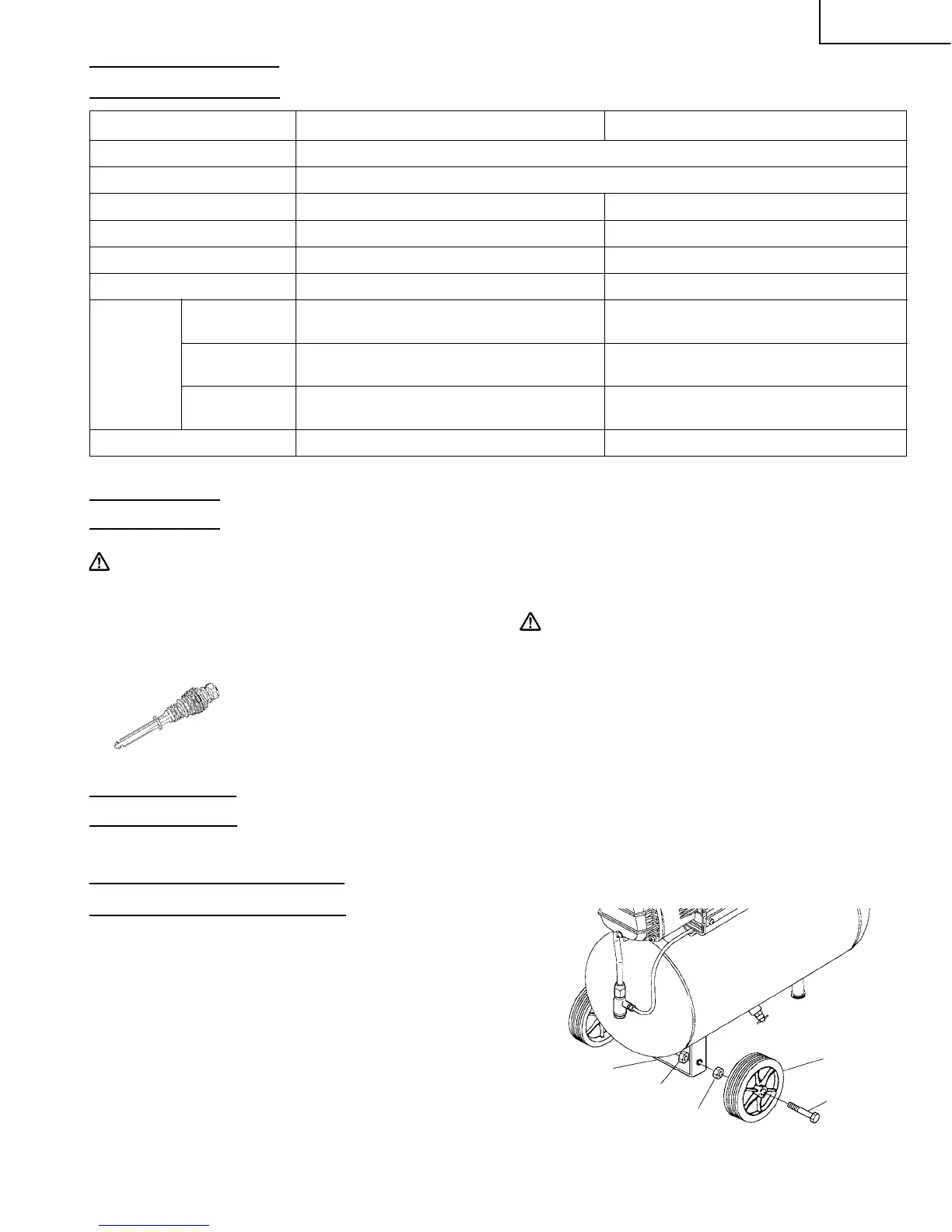

ACCESORIOS ESTÁNDAR
Indicador de nivel de aceite - - - - 1
APLICACIONES
Fuente de aire para martillo o grapador neumático.
ANTES DE LA OPERACIÓN
1. Fuente de energía
Cerciórese de que la fuente de energía utilizada esté
de acuerdo con los requisitos de alimentación
especificados en la placa de características del
producto.
2. Interruptor de energía
Cerciórese de que el mando del disyuntor neumático
esté en la posición “OFF”. Si inserta el enchufe a un
tomacorriente con el mando en la posición “AUTO”,
el compresor comienza inmediatamente a funcionar y
podría causar lesiones serias.
ESPECIFICACIONES
Modelo EC10SB EC10SC
Motor Motor de inducción, monofásico
Fuente de energía 115 V CA, 60 Hz, monofásica
Potencia de salida 1,5 CV (1,1 KW) 1,5 CV (1,1 KW)
Corriente 13,5 A 13,5 A
Capacidad del depósito 2,1 galones (8,0 litros) 5,8 galones (22,0 litros)
Presión máxima 125 PSI (8,6 barias) 125 PSI (8,6 barias)
a 40 PSI
4,9 CFM (138 litros/min) 4,9 CFM (138 litros/min)
(2,8 barias)
a 90 PSI
3,6 CFM (103 litros/min) 3,6 CFM (103 litros/min)
(6,2 barias)
a 100 PSI
3,5 CFM (98 litros/min) 3,5 CFM (98 litros/min)
(6,9 barias)
Lubricación Aceite Aceite
Distribución
de aire libre
3. Cable prolongador
Cuando el área de trabajo esté alejada de la fuente de
energía, utilice un cable prolongador de calibre y
capacidad nominal suficientes (consulte la página 26).
El cable prolongador deberá mantenerse lo más corto
posible.
ADVERTENCIA: Si el cable está dañado deberá
reemplazar o repararlo.
4. Confirmación del tomacorriente
Si el tomacorriente solo acepta el enchufe de forma
floja, el receptáculo debe ser reparado.
Póngase en contacto con un taller eléctrico para
servicio de reparacion. Si tal receptaculo dañado es
usado, podria causar recalenmiento resultando en
serío peligro.
5. Conjunto de las ruedas
(EC10SC solamente)
Las ruedas están desensambladas. Extraiga los 2
tornillos, las 2 ruedas, y las 4 tuercas de la bolsa e
instálelos en la sección de las patas del depósito
como se muestra en la Fig. 2.
Fig. 2
Rueda
Tornillo
Patas del
depósito
Tuerca
Tuerca
