28
Français

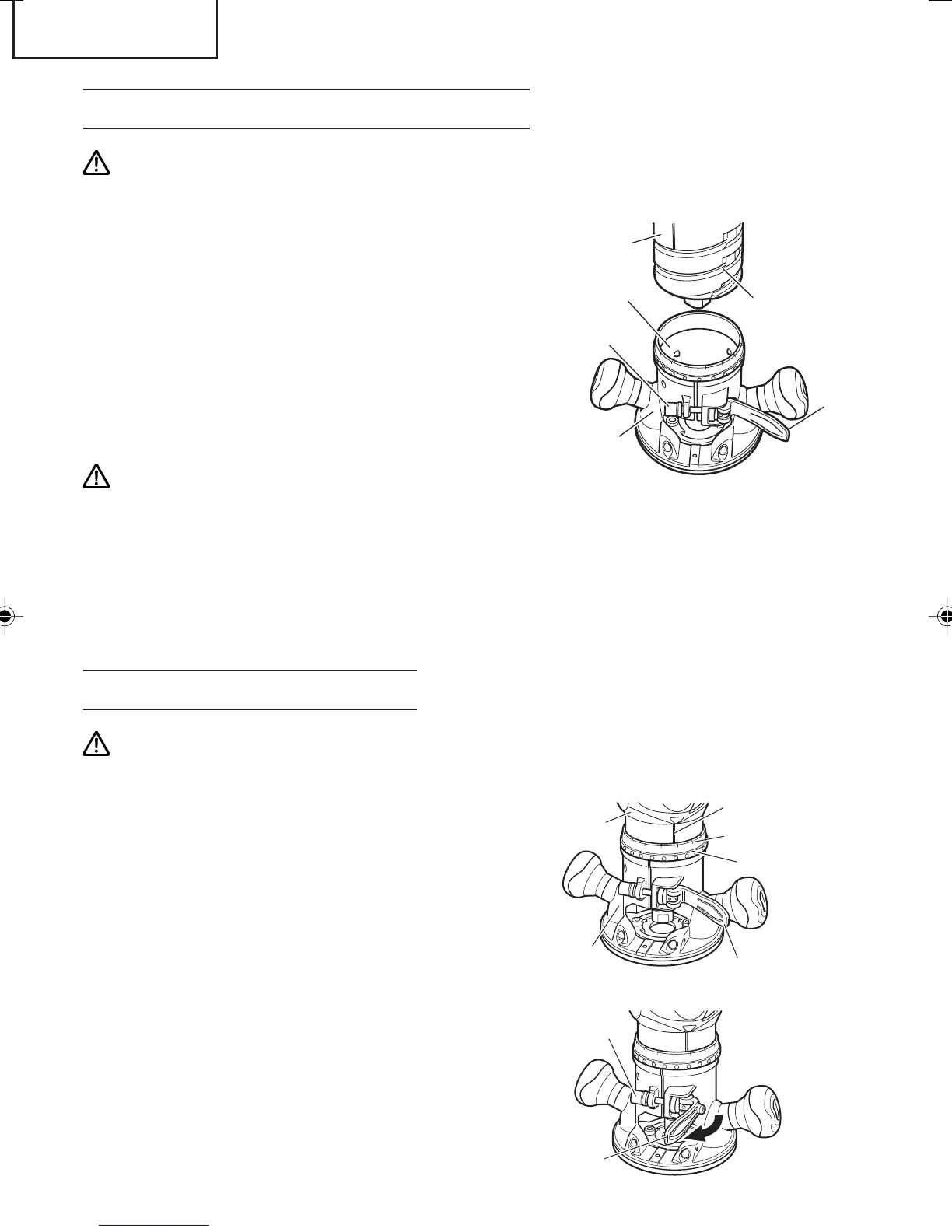

INSTALLATION DU CARTER MOTEUR
AVERTISSEMENT : Bien mettre l’interrupteur sur OFF et débrancher la fiche de
la prise secteur pour éviter tout ennui grave.
1. Installation du carter moteur
(1) Ouvrir le levier.
(2) Tout en tenant le socle, insérer le carter
moteur dans le socle en alignant la goupille
sur la rainure du socle.
(3) Vérifier que la goupille et la rainure sont bien
alignées. Faire tourner le carter moteur dans
le sens des aiguilles d’une montre dans le
socle.
(4) Refermer le levier de verrouillage.
ATTENTION :
On doit pouvoir serrer le levier de verrouillage sans force excessive. Une force excessive
risque d’endommager le socle. Il ne devrait pas être possible de déplacer le carter
moteur dans le socle quand le levier est serré. Pour ajuster la force de serrage du
levier, ouvrir le levier de verrouillage et tourner l’écrou du bouton par petits incréments.
Tourner l’écrou du bouton dans le sens des aiguilles d’une montre pour serrer le levier,
et dans le sens inverse pour desserrer le levier.
UTILISATION DE LA TOUPIE
AVERTISSEMENT : Bien mettre l’interrupteur sur OFF et débrancher la fiche de
la prise secteur pour éviter tout ennui grave.
1. Réglage de la profondeur de coupe
(1) Placer l’outil sur une surface de bois plane.
(2) Ouvrir le levier et tourner le carter moteur
jusqu’à ce que la mèche touche la surface
du plan. (Fig. 5)
(3) Serrer le levier jusqu’à ce que l’on sente un
déclic. (Fig. 6)
REMARQUE :
Il est possible de fixer temporairement le
carter moteur en serrant le levier (le carter
moteur ne glisse pas sous l’effet de son
propre poids).
Si le carter moteur glisse, effectuer un
réglage en tournant l’écrou de boulonnage.
Fig. 4
Carter moteur
Rainure
Goupille
Ecrou de
boulonnage
Socle
Levier
Carter
moteur
Ligne de
repère
Graduation
Bague graduée
Socle
Levier
Fig. 6
Ecrou de
boulonnage
Levier
Fig. 5
