Fig. 2
Fig. 3

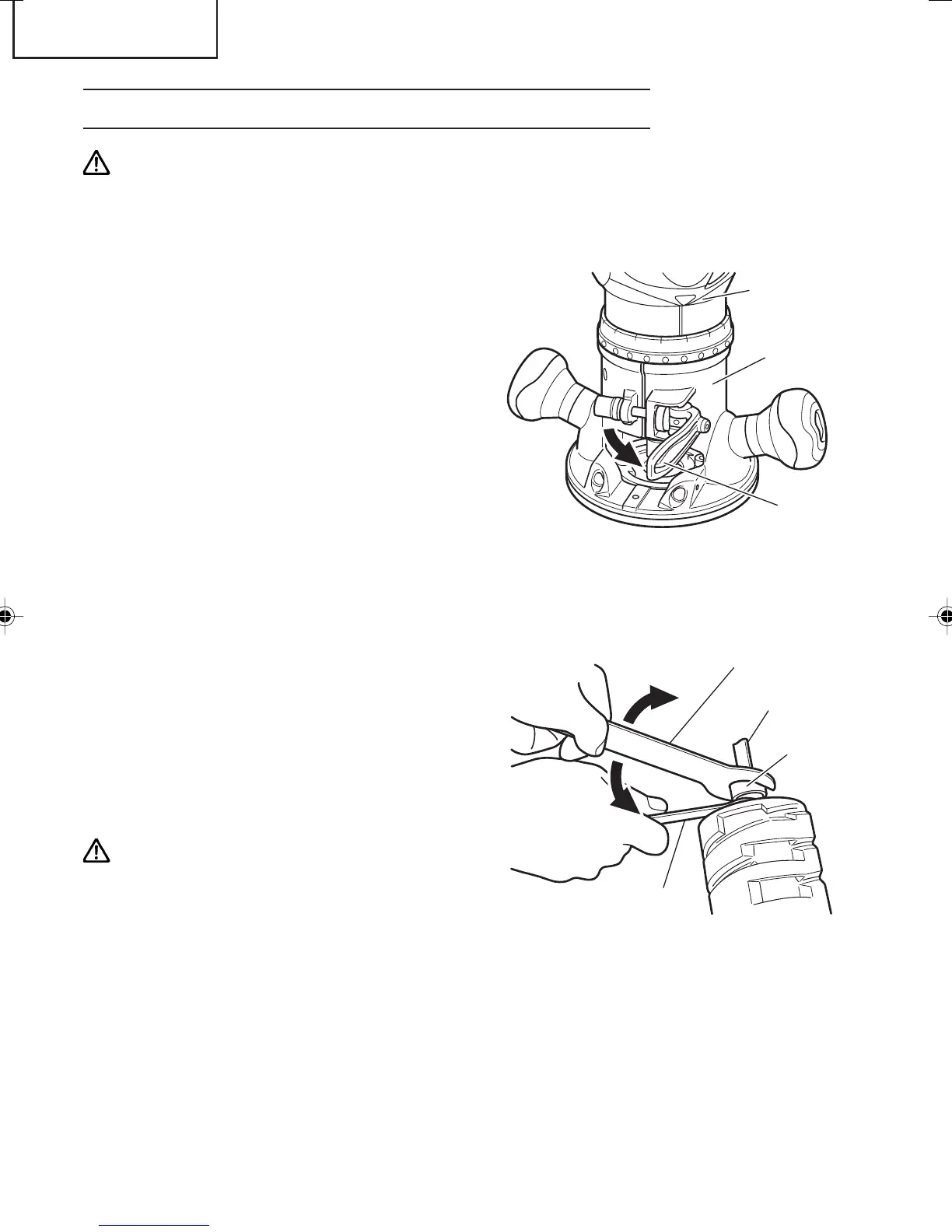

INSTALACIÓN Y EXTRACCIÓN DE LAS BROCAS
ADVERTENCIA: Asegúrese de desconectar (OFF) el interruptor y de desenchufar
la clavija del tomacorriente para evitar serios contratiempos.
1. Instalación de las brocas
(1) Retire la carcasa del motor de la base, de la
siguiente manera.
(a) Abra la palanca. (Fig. 2)
(b) Gire la carcasa del motor en el sentido
contrario a las agujas del reloj mientras
sujeta la base.
(c) Gírela hasta que el pasador de la base
se desenganche de la ranura existente
en la carcasa del motor. Levante la
carcasa del motor hasta liberarla de la
base.
(2) Limpie e inserte el mango de la broca en el
mandril portabroca hasta al fondo y
seguidamente, hágalo retroceder
aproximadamente 1/16” (aprox 2 mm).
(3) Con la broca insertada y la llave de 16 mm
sujetando el eje del inducido, utilice la llave
de 23 mm para apretar firmemente el
mandril portabroca en el sentido de las
agujas del reloj (visto desde la parte inferior
de la fresadora). (Fig. 3)
(4) Cuando se utiliza la broca de mango de 1/4”,
reemplace el mandril portabroca equipado
con una de las brocas de mango de 1/4”
suministradas como accesorio estándar.
PRECAUCIÓN:
䢇 Asegúrese de que el mandril portabroca
esté firmemente insertado después de
insertar una broca. De lo contrario, se
podrían producir daños en el mandril
portabroca.
2. Extracción de brocas
Para extraer las brocas, invierta los pasos
de instalación.
Carcasa
del motor
Base
Palanca
Llave de 23mm
Broca
Mandril
portabroca
Llave de 16mm
Afloje
Apriete
