2011.10.10 E
23
2
E-14

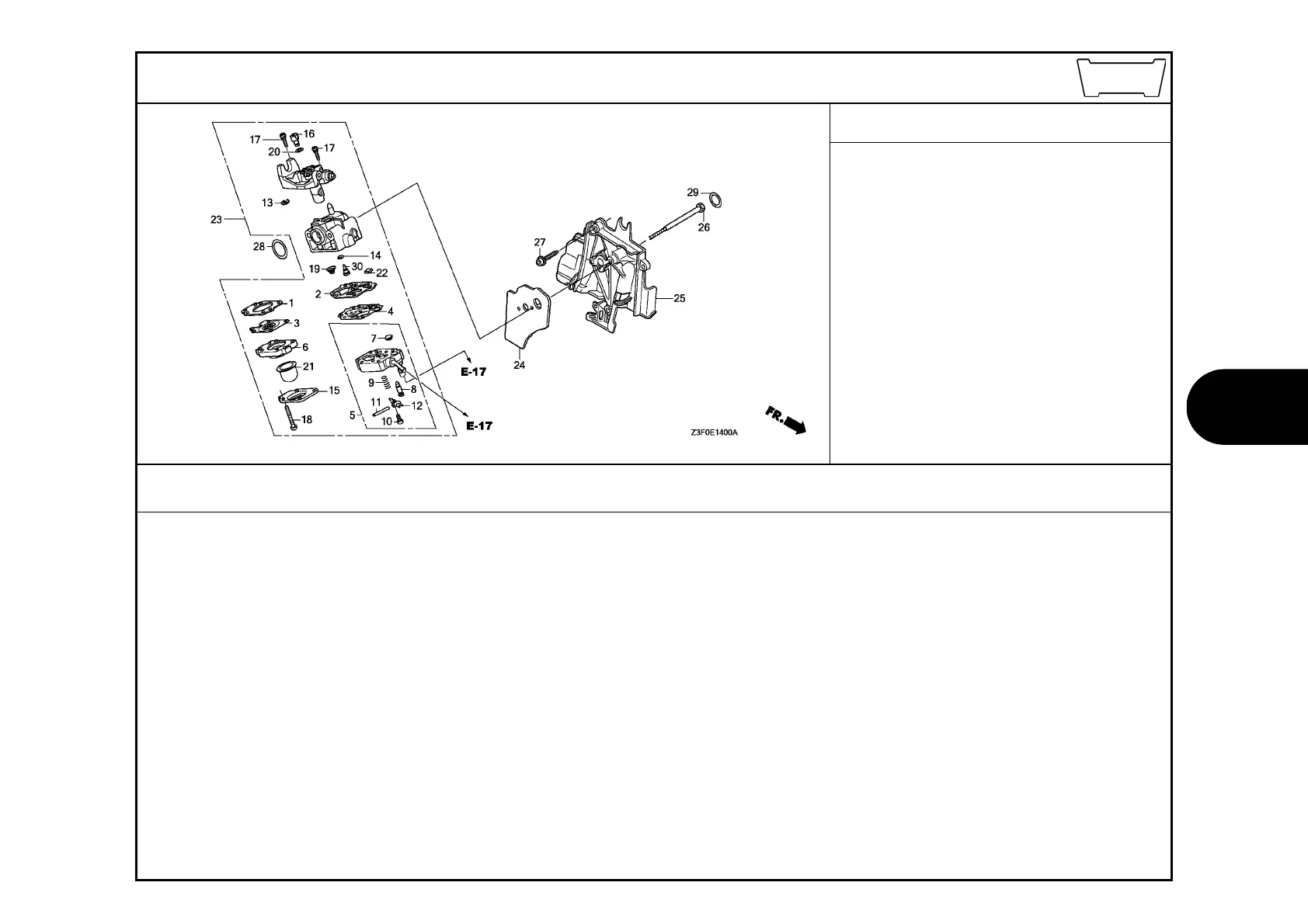

CARBURETOR
Ref.
No.
Part No. Description
Reqd. QTY
Parts catalogue code
GX
35
T
Serial No.
1 16010-ZM3-004 GASKET, METERING DIAPHRAGM •• 1
2 16011-Z0H-013 GASKET, PUMP •••••••••••••••• 1
3 16013-Z0H-003 DIAPHRAGM ASSY., METERING ••• 1
4 16014-ZM3-004 DIAPHRAGM, PUMP ••••••••••••• 1
5 16015-Z0H-013 BODY ASSY., PUMP •••••••••••• 1
6 16017-ZM3-004 BODY ASSY., AIR PURGE ••••••• 1
7 16018-ZM3-802 SCREEN, INLET ••••••••••••••• 1
8 16019-ZM3-004 VALVE, INLET NEEDLE ••••••••• 1
9 16020-ZM3-004 SPRING, METERING LEVER •••••• 1
10 16021-ZM3-004 SCREW, METERING LEVER PIN ••• 1
11 16022-ZM3-014 PIN, METERING LEVER ••••••••• 1
12 16023-ZM3-004 LEVER, METERING ••••••••••••• 1
13 16024-Z0H-003 RING, RETAINING ••••••••••••• 1
14 16025-ZM3-004 O-RING •••••••••••••••••••••• 1
15 16026-ZM3-004 COVER, PRIMER PUMP •••••••••• 1
16 16027-ZM3-004 SWIVEL •••••••••••••••••••••• 1
17 16028-ZM3-004 SCREW, THROTTLE COLLAR •••••• 2
18 16029-ZM3-004 SCREW, PUMP COVER ••••••••••• 4
19 16030-ZM3-004 SPRING, PUMP •••••••••••••••• 1
20 16031-ZM3-004 WASHER •••••••••••••••••••••• 1
21 16032-ZM3-004 PUMP, PRIMER •••••••••••••••• 1
22 16035-ZM3-802 FILTER, FUEL INLET •••••••••• 1
23 16100-Z3F-842 CARBURETOR ASSY.(WYB 23) •••• 1 -------- -------- SAMS,SATM,SAW
16100-Z0Z-814 CARBURETOR ASSY.(WYB 14B) ••• 1 -------- -------- SD,SD2,SD2S,SD2T,SDH,SDS,SDT,SJ,SJS,SJT,SK,SKS
16100-Z0Z-815 CARBURETOR ASSY.(WYB 14D) ••• 1 -------- -------- SGT3,SGT9,ST3E,ST4
Ref.
No.
L.O.N.
(Relative ref. Number)
Description
F.R.T.
2 (19,22)
3111B7 GASKET, CARBURETOR PUMP •••••• 0.4
5 (4,7)
3111A0 BODY ASSEMBLY, PUMP •••••••••• 0.4
6 (1,3)
3111A1 BODY, AIR PURGE •••••••••••••• 0.3
8 3111E3 VALVE, INLET NEEDLE •••••••••• 0.4
21 3111D5 PUMP, PRIMER ••••••••••••••••• 0.3
23 3111F3 CARBURETOR ••••••••••••••••••• 0.2
24 3111C8 PACKING, CARBURETOR •••••••••• 0.2
25 4141E3 SHROUD, ENGINE ••••••••••••••• 0.2
28 3111C7 O-RING, CARBURETOR BODY •••••• 0.1
30 (14)
3111C3 JET, MAIN •••••••••••••••••••• 0.4
C 7
To Next Page
