RPLS540A/RPLS541A 3/8
RPLS540A/RPLS541A
Guide de l’utilisateur
Interrupteur mural programmable — solaire et 7 jours
L’interrupteur RPLS540A/RPLS541A peut être utilisé aussi bien pour une installation conventionnelle que pour une installation à 3
voies avec les types d’éclairage suivants :
Le RPLS540A/RPLS541A ne peut être utilisé pour une charge inférieure à 40 W ou supérieure à 500 W.
Mettre le circuit hors tension à partir du disjoncteur afin d'éviter tout risque de choc électrique.
Enlever l’interrupteur existant (pour une installation à 3 voies, identifier et marquer le fil relié à la borne « commun »).
Installer le nouvel interrupteur (voir la section appropriée ci-dessous).
Remettre le circuit sous tension à partir du disjoncteur.
MISE EN GARDE : Mettre l’interrupteur hors tension lorsque vous remplacez une ampoule (voir la section 4).

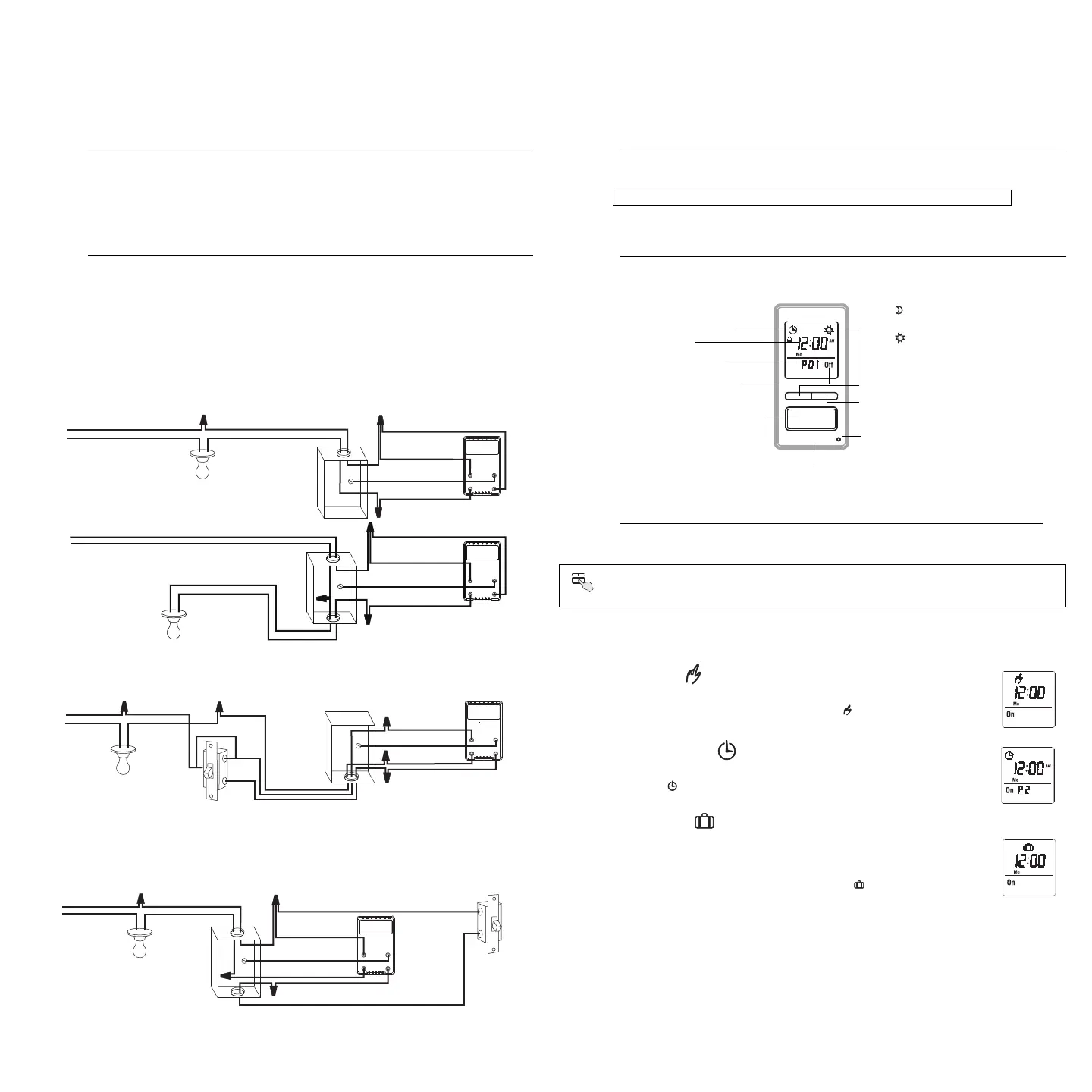

INSTALLATION CONVENTIONNELLE
Relier les fils « LINE » et « 3-WAY » à la ligne 120 Vca et le fil « LOAD » à la charge. Relier le fils « GND » à la vis de mise à la terre dans
la boite électrique.
INSTALLATION EXISTANTE À 3 VOIES
Relier le fil « LOAD » du RPLS540A/RPLS541A au fil « commun » identifié lorsque vous avez enlevé l’ancien interrupteur. Relier le
fils « GND » à la vis de mise à la terre dans la boite électrique. Relier les fils « LINE » et « 3-WAY » aux deux fils restants. Pour l’autre
interrupteur à 3 voies, relier le fil de raccord (fourni) entre la borne « commun » et la borne sur laquelle le fil « LINE » du RPLS540A/
RPLS541A est relié.
NOUVELLE INSTALLATION À 3 VOIES
Le RPLS540A/RPLS541A allumera les lumières au coucher du soleil et les éteindra à 23h par défaut. Si ces réglages vous
conviennent, vous n’avez qu’à régler l’heure et la date (voir la case grise dans la feuille de l’organigramme des menus). Si l’heure du
coucher du soleil de l’interrupteur diffère de l’heure réelle du coucher du soleil, voir les sections 4.3.3 et 4.3.4.
4.1 Menu Mode
Vous pouvez utiliser le menu Mode pour sélectionner l’un des trois modes de fonctionnement (voir les sections 4.1.1 à 4.1.3).
4.1.1 Mode Manuel
En mode Manuel, le RPLS540A/RPLS541A fonctionne comme un interrupteur conventionnel. Pour allumer ou
éteindre les lumières, appuyer brièvement sur la touche principale. L’icône apparaît lorsque l’interrupteur est
en mode Manuel.
4.1.2 Mode Automatique
En mode Automatique, le RPLS540A/RPLS541A allume et éteint les lumières selon les programmes réglées
(voir la section 4.4). L’icône ainsi que le numéro du programme en cours sont affichés.
4.1.3 Mode Aléatoire
En mode Aléatoire, le RPLS540A/RPLS541A n’a pas de moment précis pour allumer ou éteindre les lumières.
Ce mode sert à donner l’impression que votre résidence est occupée pendant votre absence. Il est semblable au
mode Automatique, sauf qu’il n’y a pas de programme fixe. Les programmes sont automatiquement réglés
chaque jour par le RPLS540A/RPLS541A à des heures différentes. L’icône apparaît lorsque l’interrupteur
est en mode Aléatoire.
Le premier programme « Marche » se produit au coucher du soleil. Chaque programme « Marche » dure entre 1
heure et 1 heure et demie, et chaque programme « Arrêt » dure entre 15 et 30 minutes. Le dernier programme «
Arrêt » se produit entre 22h30 et minuit.
4.1.4 Dérogation temporaire
Lorsque le RPLS540A/RPLS541A est en mode Automatique ou Aléatoire, vous pouvez, en tout temps, appuyer sur la touche
principale pour déroger à l’état en cours; les lumières s’éteindront si elles sont allumées et vice versa. L’icône (On ou Off) du nouvel
état clignote pour indiquer que l’état est temporaire. Le nouvel état est maintenu jusqu’à ce qu’on appuie de nouveau sur la touche
principale ou jusqu’au prochain programme « Marche » (On) ou « Arrêt » (Off).
Applications
1.
• Incandescent • Halogène • Halogène basse tension avec transformateur • Fluorescent
Installation
2.
120
Vca
noir (LOAD)
jaune (3-WAY)
vert (GND)
noir (LINE)
noir
blanc
noir
blanc
120
Vca
noir (LOAD)
jaune (3-WAY)
vert (GND)
noir (LINE)
noir
blanc
noir
blanc
noir (LOAD)
jaune (3-WAY)
noir
blanc
rouge
120
Vca
cavalier
interrupteur à
trois voies
vert (GND)
noir (LINE)
noir
blanc
noir
blanc
120
Vca
interrupteur
unipolaire
noir (LOAD)
jaune (3-WAY)
vert (GND)
noir (LINE)
noir
blanc
noir
blanc
noir
blanc
Démarrage rapide
3.
Régler l’heure et la date avant d’utiliser l’interrupteur pour la première fois.
Fonctionnement
4.
Menus de réglage
Appuyer sur la touche principale pendant 3 secondes pour entrer dans les menus. Consulter la feuille de
l’organigramme des menus pour savoir comment naviguer dans les menus.
Le témoin s’allume lorsque l’état de la charge est
à “Marche” (On).
Appuyer brièvement sur cette touche pour allumer
ou éteindre les lumières. Voir “Dérogation
temporaire” dans la section 4.1.4.
Appuyer pendant
3 secondes pour entrer dans les menus.
Indique le mode de fonctionnement (voir
section 4.1)
Indique le programme en cours
Appuyer sur cette touche pour afficher l’heure
du lever du soleil d’aujourd’hui.
Commutateur de sécurité
Avant de remplacer une ampoule, tirer sur la languette pour mettre l’interrupteur hors tension. Ceci prévient, lorsque
l’ampoule est enlevée, tout risque de court-circuit qui pourrait endommager l’interrupteur. Une fois l’ampoule remplacée,
replacer la languette.
Indique l’état marche/arrêt (On/Off) de la
charge
Indique l’heure et le jour
L’icône indique que le programme en cours a
été activé au coucher du soleil.
L’icône indique que le programme en cours a
été activé au lever du soleil.
Appuyer sur cette touche pour afficher l’heure du
coucher du soleil d’aujourd’hui.
