INTERFACE USAGER
Configurations 4-20 mA
Configurations 4-20 mA
Configuration active
Le transmetteur fournit la tension à la boucle de courant. L’impédance
maximale que peut supporter la boucle est de 400 Ohms. Pour
configurer ce mode, il faut placer les trois cavaliers de S3 dans la
position 1-2, 3-4 et 5-6 (Position 1 étant adjacente à S3).
ATTENTION
Une alimentation séparée pour chacune des unités est
requise pour cette configuration. D’importants dommages
peuvent survenir si les conditions ci-haut mentionnées ne
sont pas correctement suivies.

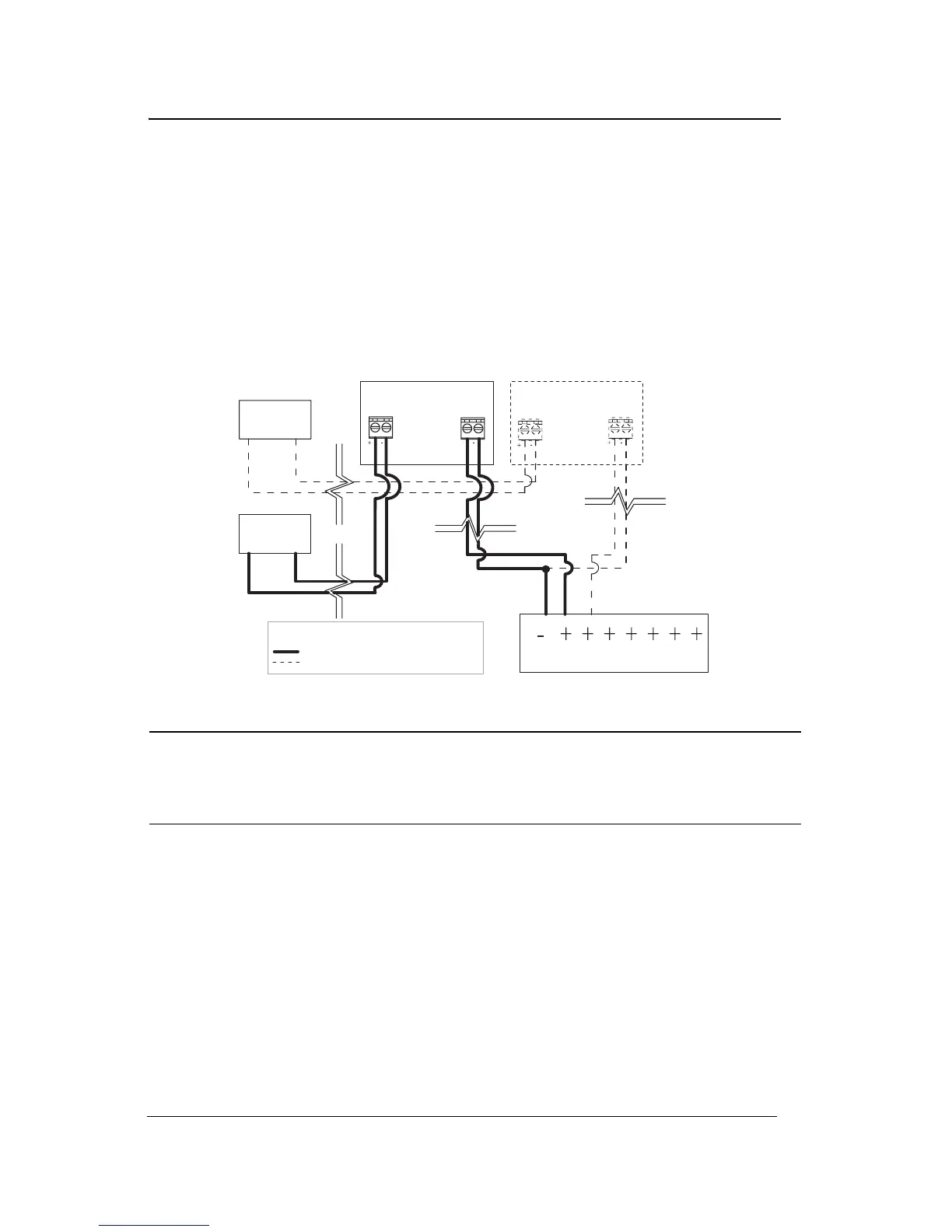

Connection à un transmetteur
Connection à plusieurs transmetteurs
LÉGENDE
SYSTÈME DDC
24 VCA
4-20 mA
4-20 mA
24 VCA
24 VCA
24 VCA
TRANSMETTEUR 1
TRANSMETTEUR X...
