Hoover Dual Power Max User Manual

13
IMPORTANT
Remise en Place
5.15
5.23
5.16
5.24
5.17
5.25
5.18
5.26
IMPORTANT
5.20
5.28
5.21 5.22
5.19
5.27

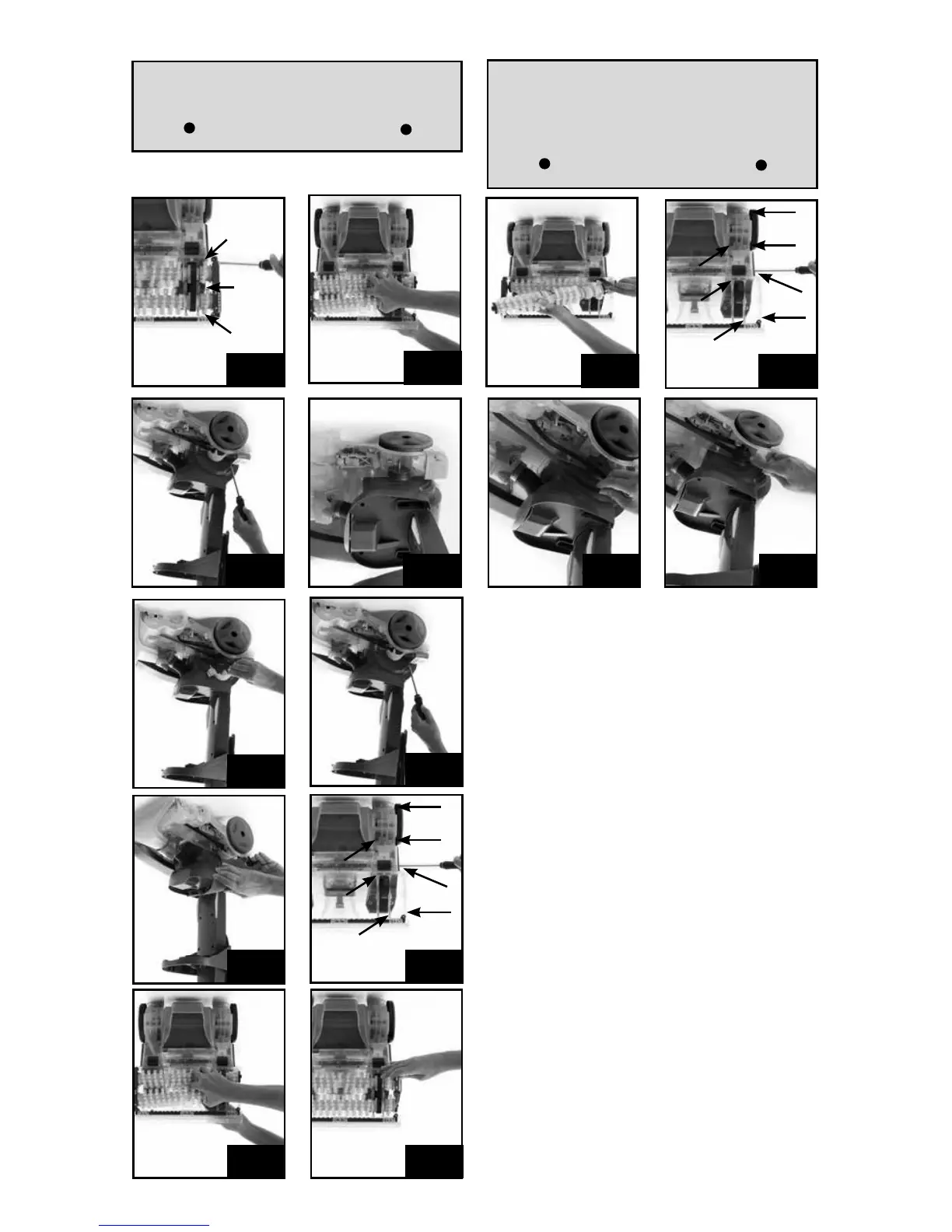

5.15 Dégager l’extrémité du rouleau-brosse pour retirer.
5.16 Tirer les deux rouleaux-brosses vers soi pour les retirer
de l’appareil. NOTA : La courroie est toujours en place.
5.17 Pour retirer le couvercle supérieur de la courroie,
dévisser 7 vis. Des flèches indiquent l’emplacement des vis.
5.18 Remettre l’appareil à la verticale et retirer de la base le
couvercle supérieur de la courroie.
5.19 Retirer la bride du pivot en dévissant 2 vis.
5.20 Retirer la bride du pivot de l’appareil.
5.21 L’arbre de la courroie est maintenant exposé (voir la
figure 5.22).
Il faut tourner les rouleaux-brosses pour s’assurer que la
courroie est correctement installée. La courroie devrait
bouger en même temps que les rouleaux-brosses. Si les
rouleaux-brosses ne tournent pas facilement, il est pos-
sible que la courroie ne soit pas installée correctement.
Pour éviter de vous blesser avec les pièces en mouvement,
débranchez l’appareil avant de procéder à son entretien.
5.22 Remettre la courroie sur l’arbre.
5.23 Remettre la bride du pivot de la courroie à l’aide des 2 vis.
5.24 Fixer le couvercle supérieur de la courroie, remettre
l’appareil à la verticale et visser 7 vis.
5.25 Insérer les rouleaux-brosses à travers la courroie.
NOTA : Placer la courroie sur les zones arrondies des
rouleaux-brosses une fois les brosses enlevées.
5.26 Une fois la nouvelle courroie installée, pousser les
rouleaux-brosses et les faire glisser dans l’appareil en
veillant à ce que les rouleaux-brosses soient orientées
correctement.
5.27 Insérer l’extrémité cylindrique de la courroie dans
l’appareil et vissez les 3 vis.
5.28 Remettre le protège-courroie en place et fixer à l’aide
des 3 vis.
