Courroie: Quoi acheter
N’utiliser que des courroies HOOVER
MD
authentiques
avec votre aspirateur. Au moment d’acheter une nou-
velle courroie, demander une Courroie élastique
HOOVER
MD
, numéro de pièce No. 440004214.
12
4.26
BELT
The belt is located under the bottom plate of the vacuum
and should be checked from time to time to be sure it is in
good condition.
When To Replace
Replace belt if it is damaged, cut or broken.

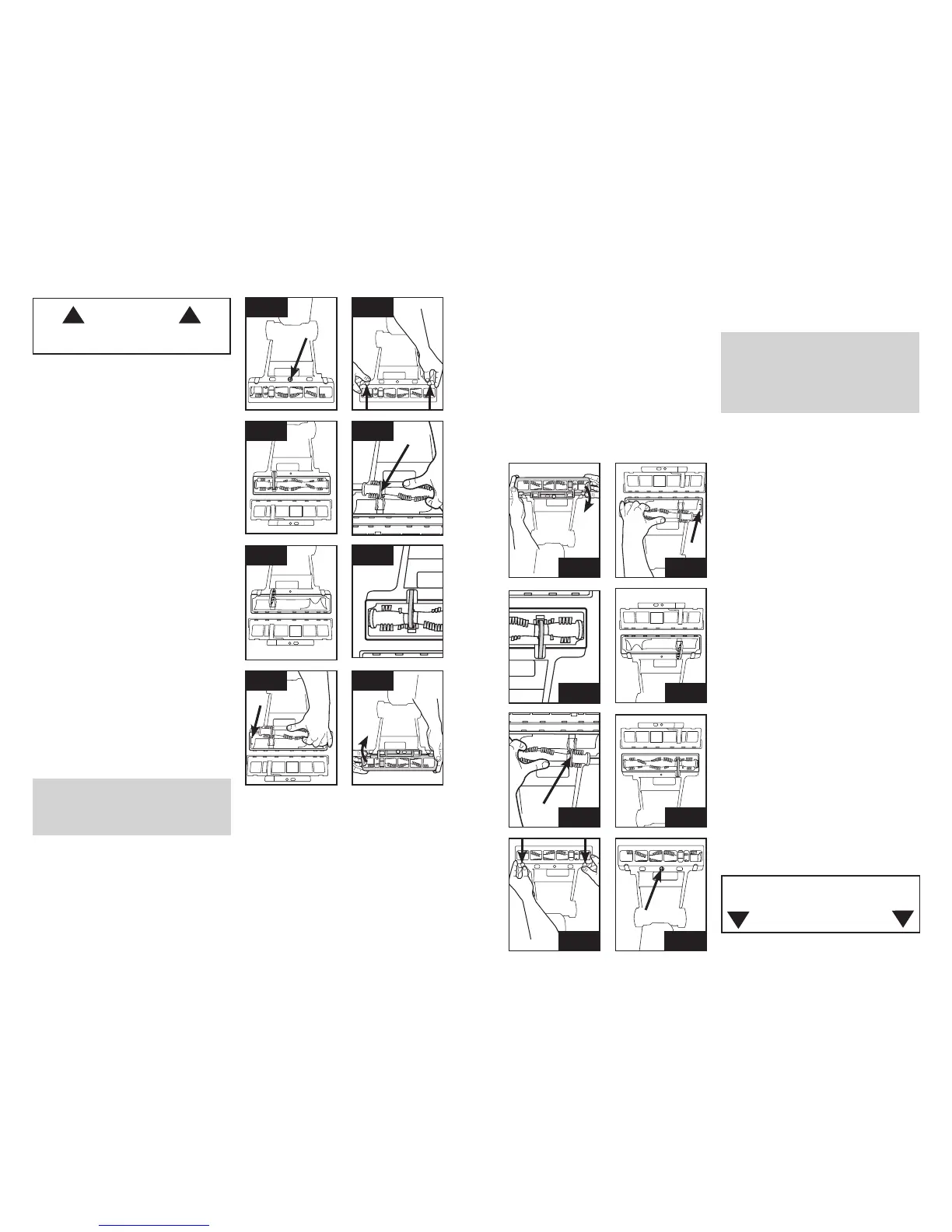

To check the damaged belt, refer to Fig. 4.19 - 4.26.
How To Replace
Place handle in the low position and turn the cleaner over
so the bottom side is up.
4.19 Remove 1 screw as shown with a Phillips screw-
driver.
4.20-21 Push down on 2 clips to release bottom plate and
lift off.
4.22 Remove agitator brushroll and used belt. Discard
used belt.
4.23 With the lettering on the outside of the belt and posi-
tioned as shown, place the belt on to the motor shaft.
4.24 With the belt securely attached to the motor shaft
slide the brush through the belt as shown.
4.25 With the belt attached to the agitator, grasp the agita-
tor firmly and fit it into position by first sliding end oppo-
site of the belt into the rectangular slot on side of cleaner.
Pull other side of agitator into place and turn agitator
making sure the belt is not pinched between agitator and
agitator shield.
4.26 Reattach the bottom plate by hooking the front of the
plate to the cleaner and rotating the plate to the locking
clips. Once locking clips are engaged, replace 1 screw.
Belt: What to Buy
Use only genuine HOOVER
®
belts with your vacuum.
When purchasing a new belt, ask for Belt - HOOVER
®
part No. 440004214.
4.22
4.25
4.23
4.204.19
4.21
12
COURROIE
LUBRICATION:
The motor and brushroll are equipped with bearings which
contain sufficient lubrication for their lifetime. The addition
of lubricant could cause damage. Do not add lubricant to
motor or brushroll.
LUBRIFICATION :
Le moteur et le rouleau-brosse sont équipés de paliers
suffisamment lubrifiés pour toute leur durée de vie. Toute
lubrification supplémentaire pourrait causer des dom-
mages. Ne pas ajouter de lubrifiant au moteur ou au rou-
leau-brosse.
4.24
CAUTION
! !
MISE EN GARDE
!
!
Pour éviter de vous blesser avec les pièces en mouve-
ment, débranchez l’appareil avant de procéder à son
entretien.
To reduce the risk of injury from moving parts -
Unplug before servicing.
4.26
4.22
4.25
4.23
4.204.19
4.21
4.24
Comment procéder au remplacement
Placer le manche en position d’utilisation et retourner
l’aspirateur à l’envers.
4.19 Retirer 1 vis à l’aide d’un tournevis à tête cruci-
forme, comme il est illustré.
4.20-21 Pousser sur 2 crochets afin de dégager la
plaque inférieure, puis soulever cette dernière.
4.22 Retirer le rouleaubrosse agitateur et la courroie
usée, puis la jeter.
4.23 Disposer le lettrage de la courroie vers l’extérieur,
comme il est illustré, puis placer la courroie sur l’arbre
du moteur.
4.24 Lorsque la courroie est bien fixée à l’arbre du
moteur, glisser la brosse sur la courroie, comme il est
illustré.
4.25 Une fois que la courroie est fixée au rouleau-brosse
agitateur, saisir le rouleau-brosse agitateur fermement
et le mettre en place, en faisant d’abord glisser
l’extrémité opposée à la courroie dans la fente rectangu-
laire sur le côté de l’aspirateur. Tirer sur l’autre extrémi-
té du rouleau-brosse agitateur pour la mettre en place,
puis tourner le rouleau-brosse agitateur, en vous assur-
ant que la courroie n’est pas coincée entre le rouleau-
brosse agitateur et le protège-rouleau.
4.26 Remettre la plaque inférieure en place en
accrochant l’avant de la plaque à l’aspirateur et en
faisant tourner la plaque pour la fixer aux crochets de
verrouillage. Une fois que les crochets de verrouillage
sont enclenchés, remettre la vis en place.
La courroie, située sous la plaque au bas de l’aspirateur,
doit être vérifiée périodiquement.
Quand procéder au remplacement
Remplacer la courroie si elle est étirée, coupée ou brisée.
Pour vérifier la Courroie élastique, consulter les Fig. 4.19
- 4.26.
