08
⑨
②
③
⑦
⑧
⑥
⑤
④
①
/
Chamber
02
(Closed) (Open)
①
③
②
①
Entrée supérieure de l’entonnoir: Utilisez-la pour insérer des légumes longs et étroits,
comme du céleri et des carottes.
②
Entrée latérale de l’entonnoir:Utilisez-la pour insérer des tomates cerises, des raisins et des fruits
et légumes coupés en dés
③
Marque d’assemblage sur l’entonnoir:Marques servant à bien joindre l’entonnoir à la chambre.
Les pièces doivent être fixées correctement pour que l’appareil fonctionne.
/
Entonnoir
01

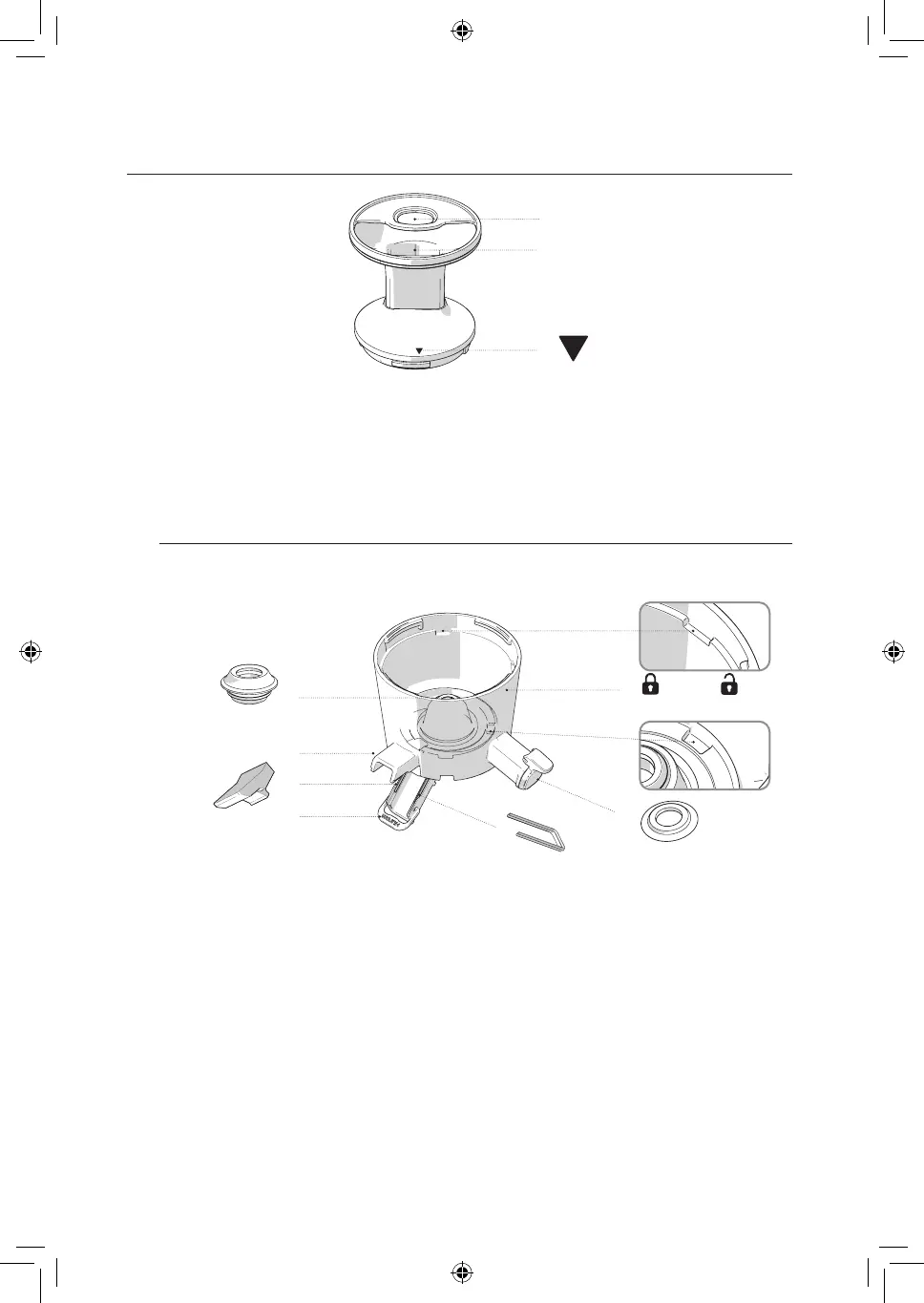

Détails des composants
①
Bouchon de la sortie du jus / Garniture du bouchon de la sortie du jus: Un bouchon qui empêche
le jus de sortir durant l'extraction. La garniture du bouchon de la sortie du jus est placée sur le côté
intérieur du bouchon.
②
Sortie de la pulpe ou de la crème glacée: Une sortie pour évacuer la pulpe produite durant
l'extraction ou la crème glacée.
③
Couvercle de l'évacuation / Anneau du couvercle de l'évacuation: La partie inférieure de la sortie de
la pulpe. Une fuite de jus se produira si la pièce n’est pas assemblée correctement.
④
Garniture de l'extraction: Cette garniture est placée dans le couvercle de l'évacuation. Une fuite de
jus se produira si la pièce n’est pas assemblée correctement.
④
Garniture du joint: Cette garniture est placée dans le couvercle de l'évacuation. Une fuite de jus se
produira si la pièce n’est pas assemblée correctement.
⑥
Marque d’assemblage de la chambre: Ce repère est utilisé lors de l'assemblage avec l'entonnoir. Un
assemblage adéquat assure un fonctionnement normal.
⑦
Rainure de fixation du filtre: Rainures de la chambre qui fixent les languettes du filtre.
⑧
Rainure inférieure de la chambre: Rainures servant à fixer la passoire à crème glacée et le filtre
intérieur.
⑨
Garniture de la chambre: Garniture du centre de la chambre. Une fuite de jus se produira si la pièce
n’est pas assemblée correctement.
