12
④
⑦
⑤
②
①
③
⑥
Discharge Cover

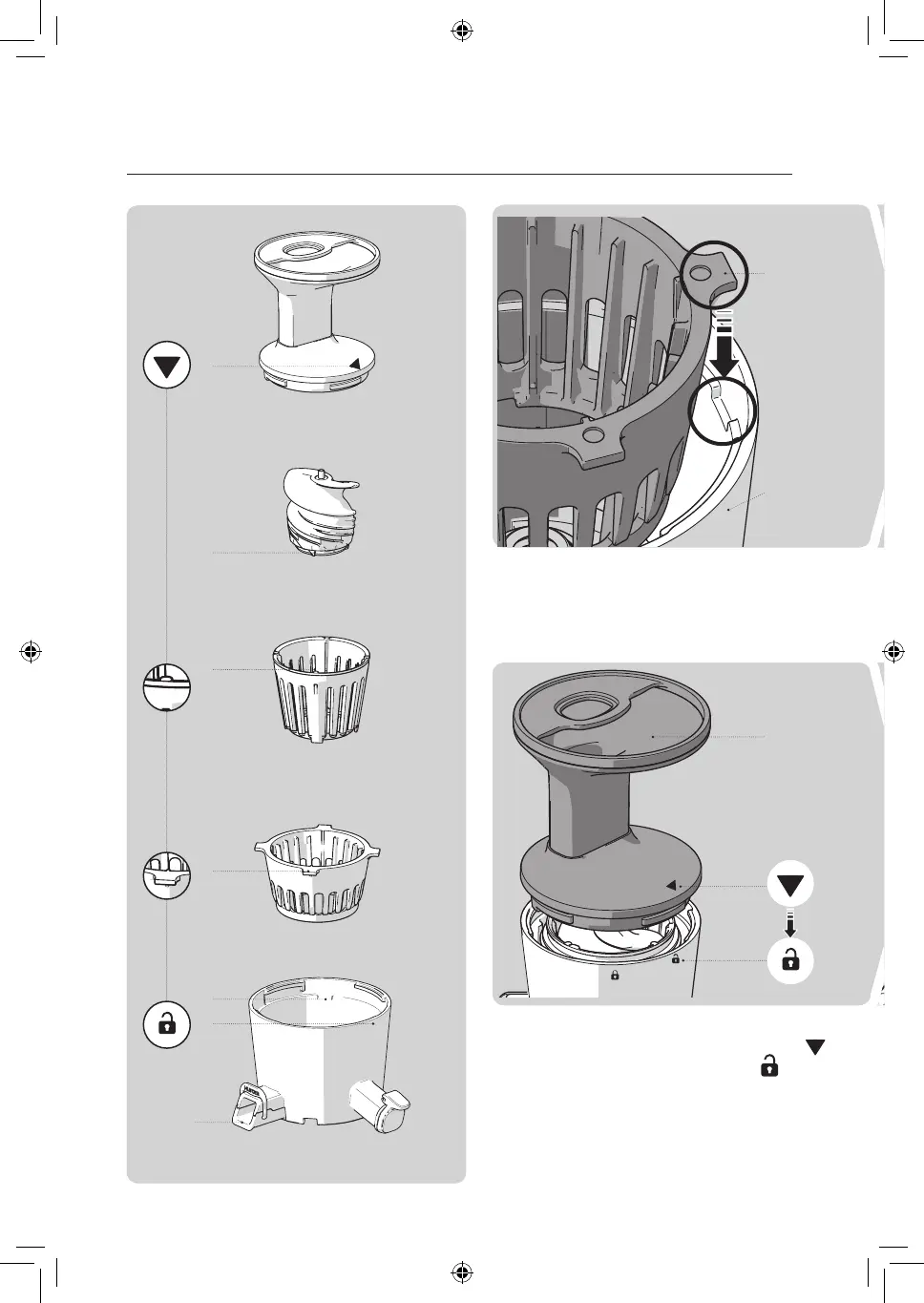

Assemblage de la chambre à jus
01
Placez les languettes de la passoire extérieure
(④) dans les rainures de la chambre (③).
04
Assemblez l’entonnoir et la chambre en faisant
correspondre la marque de l’entonnoir [ ]
(⑦) et la marque de la chambre [ ]. Si les
pièces intérieures ne sont pas assemblées
correctement, l’entonnoir ne se fermera pas.
Chambre
Passoire extérieure
Passoire intérieure
Vis
Entonnoir
Marque d’assemblage
Garniture de la vis
Marque d’assemblage
Languette de la
passoire
Rainure de la chambre
Marque d’assemblage
Chambre
Entonnoir
Passoire
extérieure
