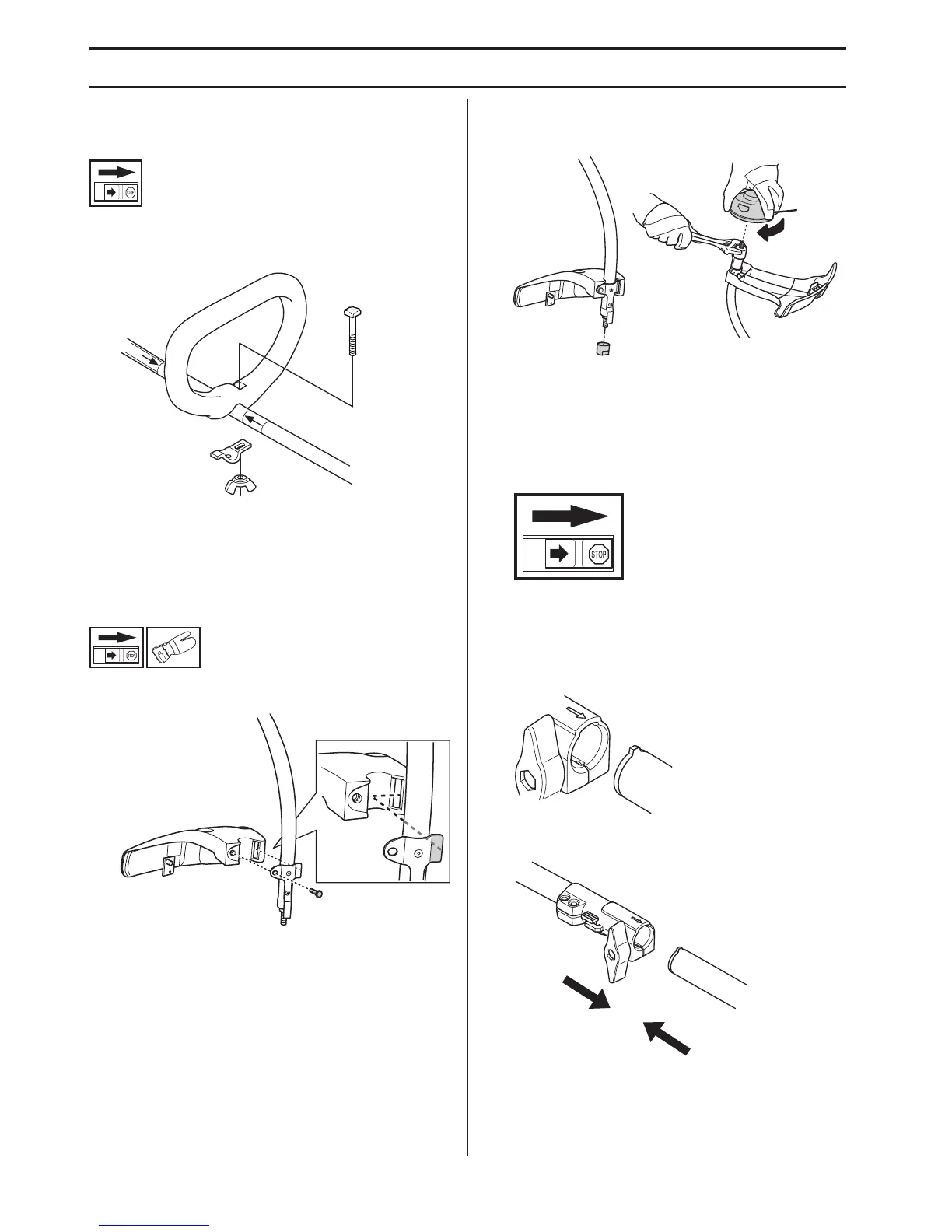

Montaje del mango de tipo
cerrado
• Calzar el mango cerrado sobre el tubo. Adviértase
que el mango cerrado debe montarse entre las
flechas del tubo.
• Monte el perno, la chapa de fijación y la tuerca de
mar
iposa como indica la figura. Apriete la tuerca de
mariposa.
Montaje de la protección de la
recortadora y el cabezal de corte
• Montar la protección como indica la figura. Apretarla
bien.
• Coloque el protector de polvo en el eje. La tuerca
debe quedar totalmente rodeada por el protector de
polv
o.
• Para que el eje no gire, mantenga fijo el protector de
polv
o con una llave inglesa.
• Enrosque el cabezal de corte en el eje.
Montaje y desmontaje del tubo
divisible (122LDx-series)
Montaje:
• Suelte el acoplamiento, girando la manija.
• Alinee la lengüeta del accesorio (A) con la flecha del
acoplamiento (B).
• Presione el accesorio en el acoplamiento hasta que
se fije a presión.
A
B
