MONTAGEM
NOTA: pode ser necessário colocar
novamente o grampo do suporte no eixo para
equilibrar correctamente a máquina.
Altura correcta
Ajuste o suporte de forma a que o equipamento de
corte fique paralelo ao chão.
Equilíbrio correcto
Apoie ligeiramente o equipamento de corte no
chão. Se utilizar uma lâmina de relva, esta deve
estar equilibrada a cerca de 10 centímetros do
chão para evitar choque com pedras, etc. Ajuste a
posição do grampo do suporte para conseguir
equilibrar correctamente a máquina.
Montagem das lâminas e dos
cab
eçotes de recorte
• Ao montar o equipamento de corte, é de
extrema importância que o accionador/flange
de apoio se encaixe correctamente no orifício
central do equipamento de corte. Se o
equipamento de corte não estiver montado
correctamente, poderá originar danos pessoais
graves, com perigo de morte.
AVISO: nunca utilize um equipamento de
corte sem que esteja montada uma
protecção aprovada. Consulte a secção
"ESPECIFICAÇÕES TÉCNICAS". Caso
esteja montada uma protecção incorrecta
ou defeituosa, tal pode causar ferimentos
pessoais graves.
IMPORTANTE: para trabalhar com a lâmina de
relva, a máquina tem de estar equipada com o
guiador, a protecção da lâmina e o suporte
correctos.

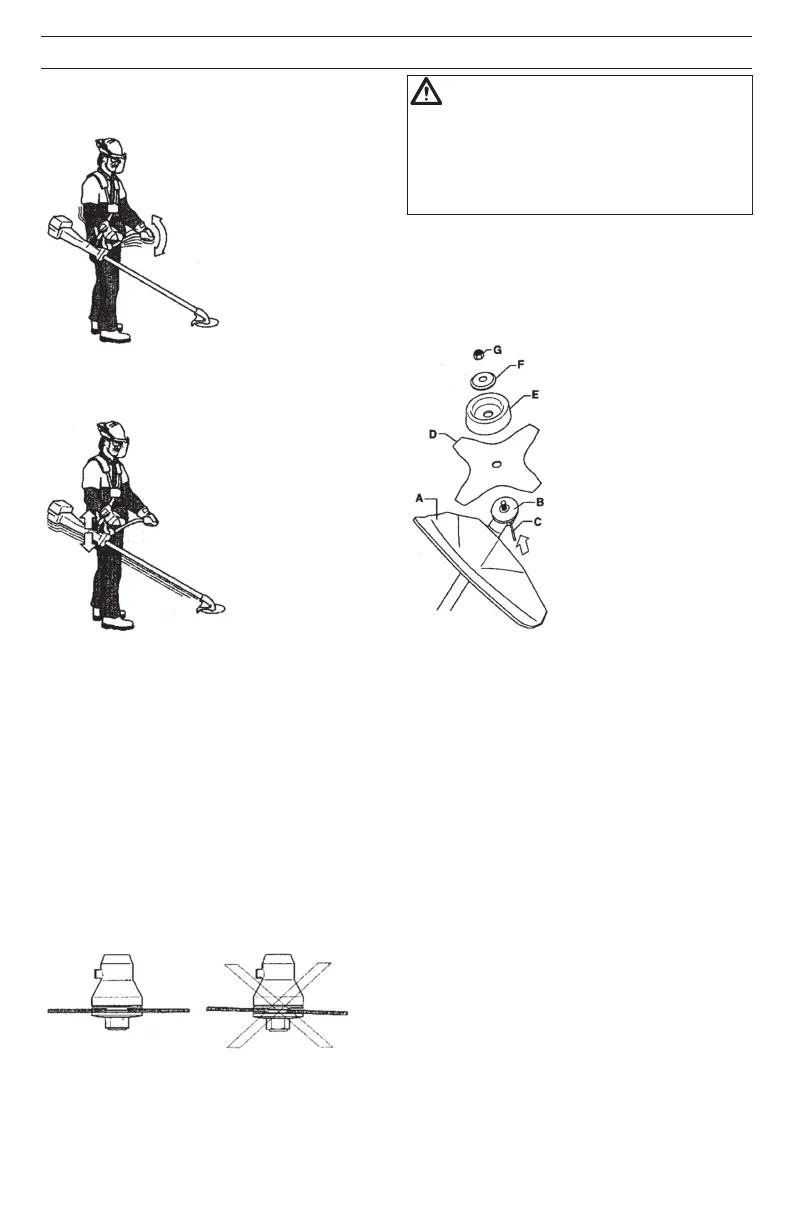

Montagem da protecção da lâmina,
lâmina de relva e cortadora de relva
1
. Encaixe a protecção da lâmina/protecção
combinada (A) no suporte do eixo e fixe-a com
o parafuso.
CUIDADO! Use a protecção da lâmina
recomendada. Consulte o capítulo
Especificações técnicas.
2. Monte o accionador (B) no eixo de saída.
3. Gire o eixo da lâmina até que um dos orifícios
do accionador coincida com o orifício
correspondente na caixa de engrenagem.
4. Introduza o pino de bloqueio (C) no orifício
para bloquear o eixo.
5. Coloque a lâmina (D), o copo de apoio (E) e o
flange de apoio (F) no eixo de saída.
6. Monte a porca (G). A porca é apertada com um
binário de 35-50 Nm (3,5-5 kpm). Utilize a
chave de caixa do jogo de ferramentas.
Mantenha o cabo da chave o mais próximo
possível da protecção da lâmina. A porca
aperta-se quando a chave é girada contra o
sentido de rotação (NOTA: rosca esquerda).
Montagem da protecção de recorte e
d
o cabeçote de recorte
1. Coloque a protecção de recorte (A) para
utilização com o cabeçote de recorte. Encaixe
a protecção de recorte/protecção combinada
no suporte do eixo fixe-a com o parafuso (L).
