ÖSSZESZERELÉS
Megfelelő magasság
Állítsa be úgy a hevedert, hogy a vágófelszerelés
párhuzamos legyen a talajjal.
Megfelelő egyensúly
A vágófelszerelés feküdjön fel könnyedén a
talajon. Ha fűvágó kést használ, akkor nagyjából
10 centiméterre tartsa el a talajtól, hogy ne
érhessen kőhöz stb. Az egység megfelelő
kiegyensúlyozásához állítsa be a heveder
rögzítőelemének helyzetét.
Kések és szegélynyíró fejek
fel
szerelése
• A vágófelszerelés összeszerelésénél nagyon
fontos, hogy a meghajtótárcsa/támkarima
helyzetszabályozója helyesen illeszkedjen a
vágófelszerelés középponti nyílásába. A
helytelenül összeszerelt vágóeszköz súlyos
és/vagy életveszélyes személyi sérüléseket is
okozhat.
FIGYELMEZTETÉS: Vágófelszerelést
jóváhagyott védelem nélkül semmilyen
körülmények között ne használjon. Lásd a
„Műszaki adatok" című fejezetet. Nem
megfelelő vagy meghibásodott védelem
komoly személyi sérülést idézhet elő.
FONTOS: A fűvágó kés használatához a gépet
megfelelő fogantyúval, pengevédővel és
hevederrel kell ellátni.
Pengevédő, fűvágó kés és fű vágófej
felszerelése

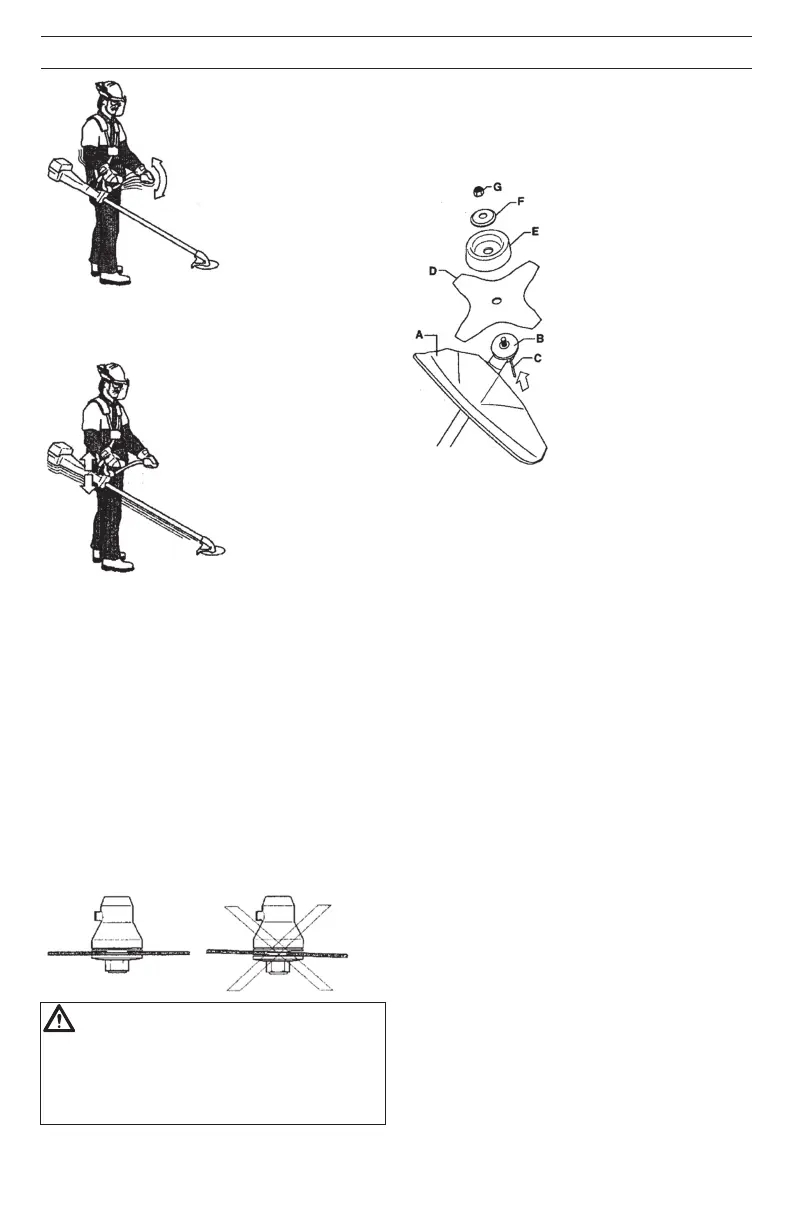

1. Akassza be a pengevédőt/kombinált burkolatot
(A) a nyélen található szerelvénybe, és rögzítse
azt a csavarral.
FIGYELEM! Használja a javasolt pengevédőt.
Lásd a „Műszaki adatok" című fejezetet.
2. Szerelje fel a hajtótárcsát (B) a
kimenőtengelyre.
3. Forgassa a késtengelyt addig, amíg a
hajtótárcsában lévő lyukak egyike egy vonalba
nem kerül a hajtóműházon lévő megfelelő
lyukkal.
4. Helyezze be a rögzítőcsapot (C) a nyílásba a
tengely rögzítéséhez.
5. Helyezze rá a kimenőtengelyre a pengét (D), a
támasztócsészét (E) és a támkarimát (F).
6. Szerelje fel az anyát (G). Az anya meghúzási
nyomatéka 35–50 Nm legyen. Használja a
szerszámkészletben található csőkulcsot.
Tartsa a kulcsot a lehető legközelebb a
pengevédőhöz. Az anya meghúzásához
forgassa a csőkulcsot a tengely forgásirányával
ellentétes irányba (FIGYELEM! balmenetes).
A szegélynyíró védőburkolat és a
sz
egélynyíró fej összeszerelése
1. Szerelje fel a megfelelő szegélynyíró
védőburkolatot (A) a szegélynyíró fejjel való
használatra. Akassza be a szegélynyíró
védőburkolatot/kombinált burkolatot a nyélen
lévő szerelvénybe, és rögzítse azt a csavarral
(L).
