MONTAGE
34 – French
1156806-49 Rev. 1 2014-04-22

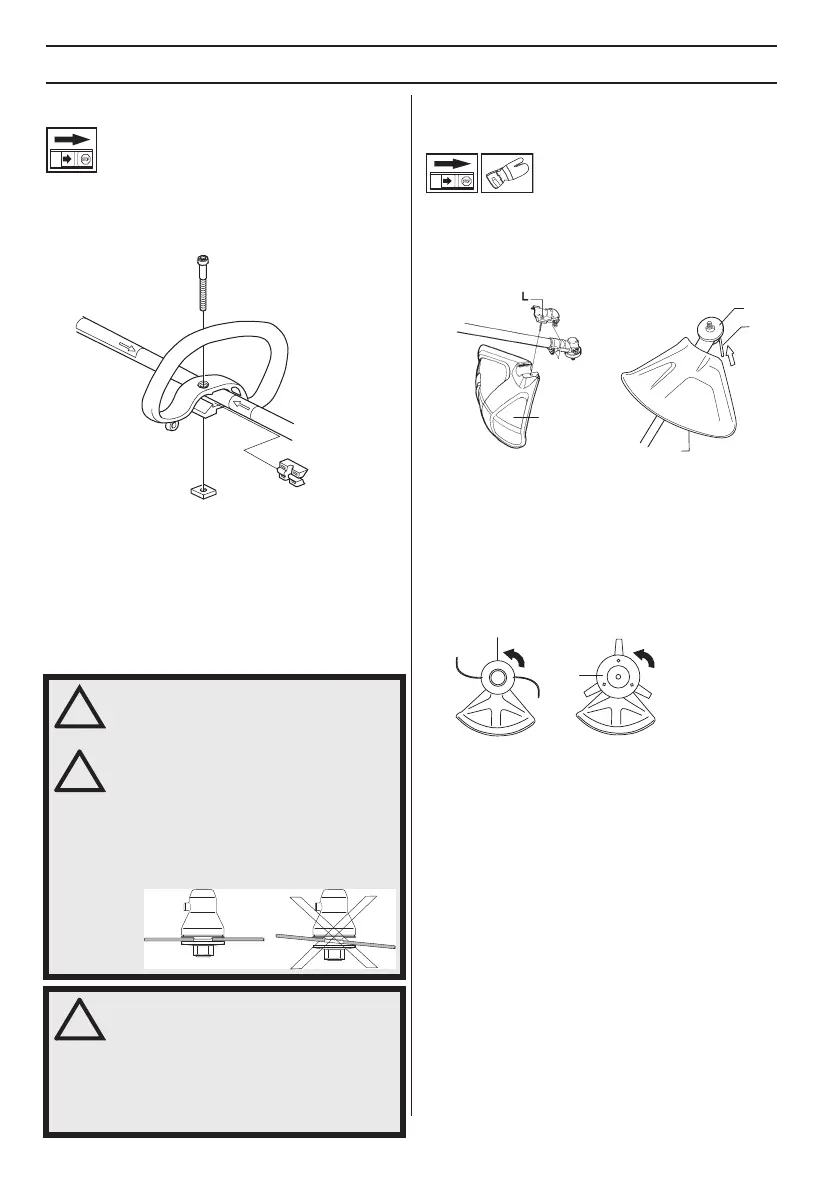

Montage de la poignée en boucle
• Placer la poignée anneau sur le tube de transmission.
Noter que la poignée anneau doit être montée entre
les flèches indicatrices situées sur le tube de
transmission.
• Introduire l’entretoise dans la rainure de la poignée
anneau. Monter l’écrou, la manette et la vis. Ne pas
serrer trop fort.
• Effectuer un réglage de précision afin de tenir le
coupe-herbe dans une position de travail confortable.
Serrer la vis.
Montage de l’équipement de
coupe
Montage de la protection de la
tête et de la tête de désherbage
• Monter le carter de protection (A) destiné au travail
avec la tête de désherbage. Emboîter le carter de
protection/la protection combinée dans la fixation du
tube de transmission et fixer à l’aide d’une vis (L).
• Monter un toc d’entraînement (B) sur l’axe sortant.
• Faire tourner l’axe de la lame jusqu’à ce que l’un des
trous du toc d’entraînement coïncide avec le trou
correspondant du carter.
• Insérer la goupille d’arrêt (C) dans le trou afin de
bloquer l’axe.
• Visser la tête de désherbage/les couteaux en
plastique (H) dans le sens contraire de la rotation.
• Le démontage s’effectue dans l’ordre inverse.
!
AVERTISSEMENT!
Lors du montage de l’équipement de
coupe, il est de la plus grande
importance que la commande du bras
d’entraînement/de la bride de renfort soit
positionnée correctement dans
l’ouverture centrale de l’équipement de
coupe. Un équipement de coupe mal
monté peut causer des blessures
personnelles très graves, voire
mortelles.
!
!
AVERTISSEMENT! Un équipement de
coupe ne peut en aucun cas être utilisé
si une protection homologuée n’a pas
été préalablement montée. Voir le
chapitre Caractéristiques techniques. La
mise en place d’une protection erronée
ou défectueuse peut provoquer des
blessures graves.
A
A
B
C
H
H
