MONTAJE
Spanish – 57
1156806-49 Rev. 12014-04-22

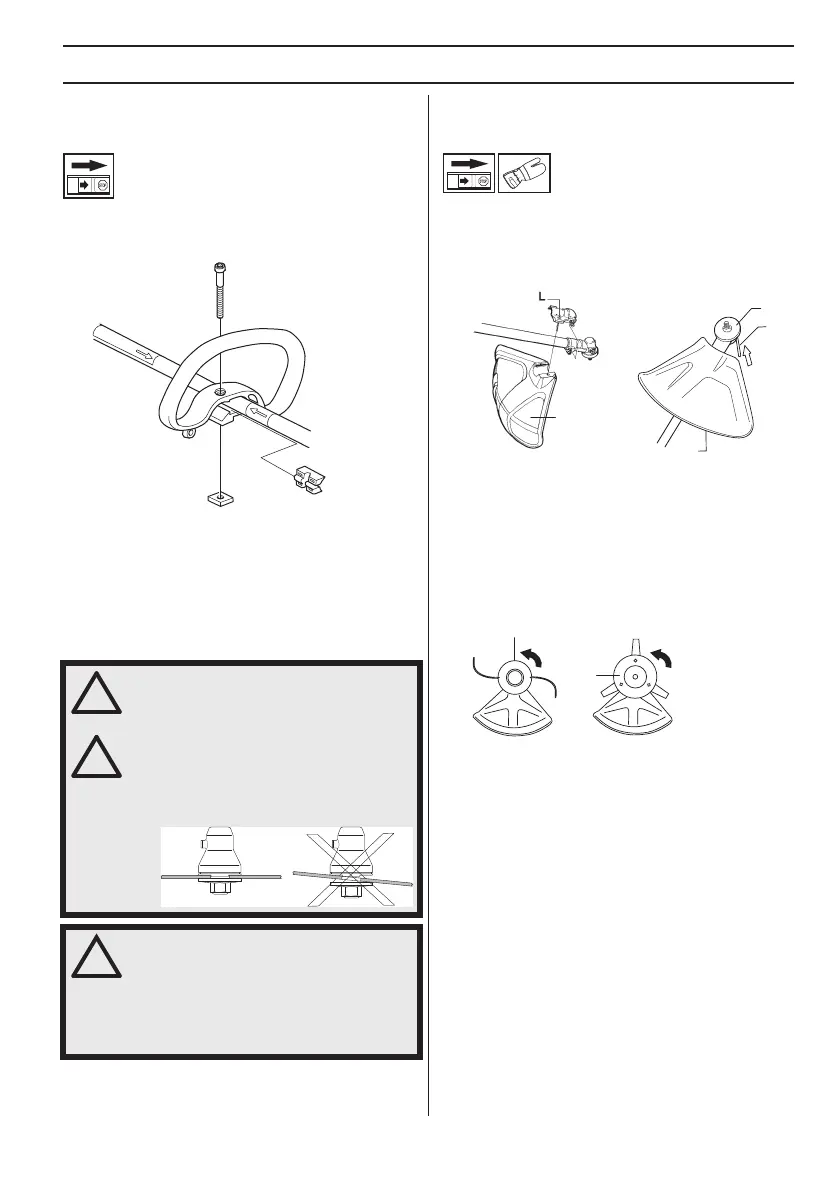

Montaje del mango de tipo
cerrado
• Calzar el mango cerrado sobre el tubo. Adviértase
que el mango cerrado debe montarse entre las
flechas del tubo.
• Introducir el distanciador en la ranura del mango
cerrado. Monte la tuerca, la palomilla y el tornillo. No
apriete demasiado fuerte.
• Después, hacer un ajuste más exacto para obtener
una posición de trabajo cómoda con la recortadora.
Apretar el tornillo.
Montaje del equipo de corte
Montaje de la protección de la
recortadora y el cabezal de corte
• Montar la protección de la recortadora (A) para
trabajar con el cabezal de corte. La protección de la
recortadora/protección combinada se engancha en la
sujeción del tubo y se fija con un tornillo (L).
• Coloque la pieza de arrastre (B) en el eje de salida.
• Gire el eje de la hoja hasta que uno de los orificios de
la pieza de arrastre coincida con un orificio de la caja
de engranajes.
• Introduzca el pasador de seguridad (C) en el orificio
para bloquear el eje.
• Enrosque el cabezal de corte/las cuchillas de plástico
(H) en el sentido contrario al de rotación.
• El desmontaje se realiza en el orden inverso.
!
¡ATENCION!
Al montar el equipo de corte es
sumamente importante que la guía de la
pieza de arrastre/brida de apoyo quede
bien colocada en el orificio central del
equipo de corte. Un equipo de corte mal
montado puede causar daños
personales graves y/o mortales.
!
!
¡ATENCION! Bajo ninguna circunstancia
se puede utilizar un equipo de corte sin
haber montado antes la protección
recomendada. Consultar el capítulo
Datos técnicos. Si se monta una
protección incorrecta o defectuosa, esto
puede causar daños personales graves.
A
A
B
C
H
H
