Ibiza sound MX401 - Schema de Branchement

13

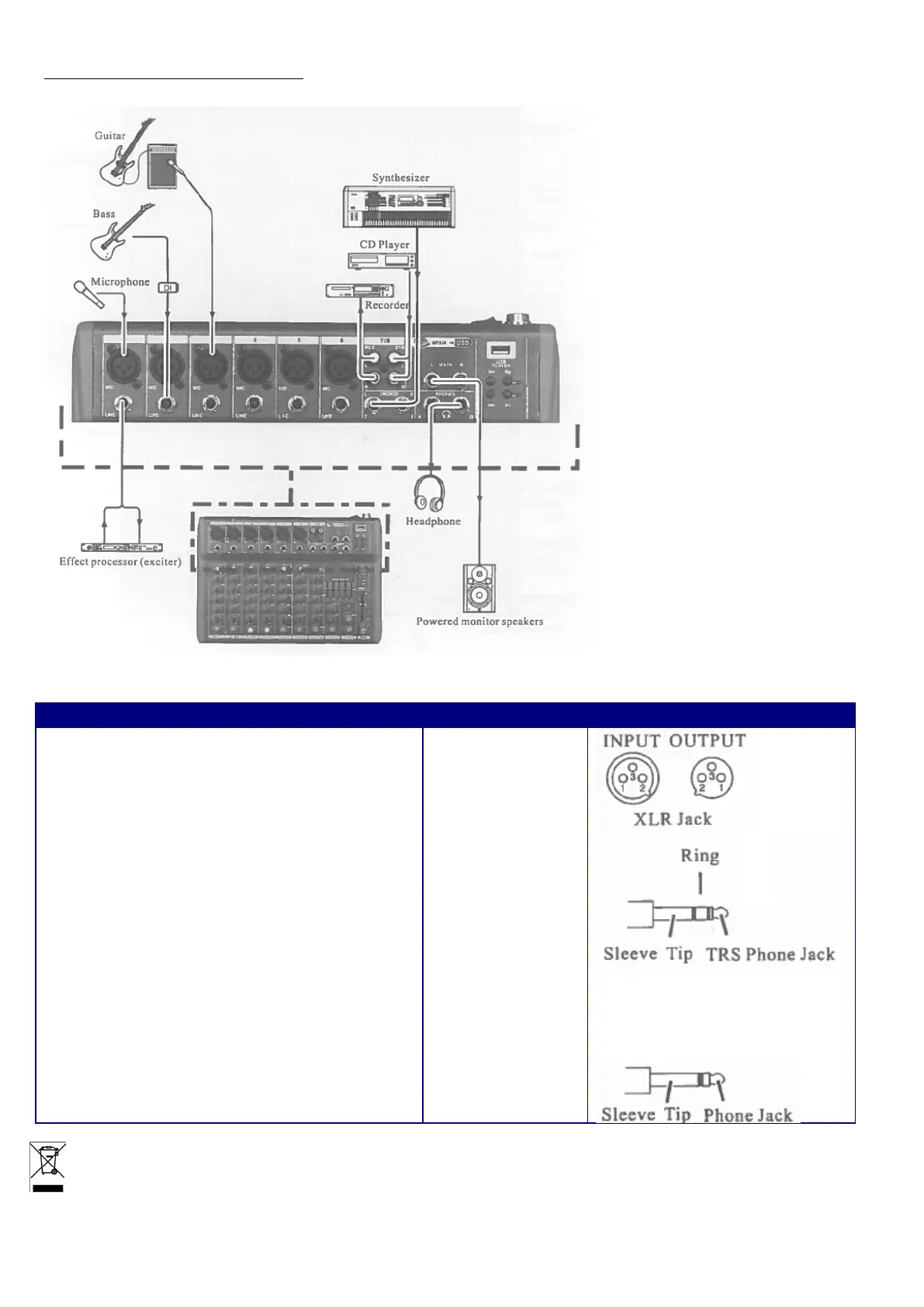

SCHEMA DE BRANCHEMENT:
LISTE DES CONNECTEURS
Entrées & Sorties
Polarités
Configuration
ENTRÉE MICRO, SORTIE STEREO
Pin 1 : Masse
Pin 2: Hot (+)
Pin 3: Cold (-)
entrées/sortie
ENTREE LIGNE (canaux mono) SORTIE GROUPE,
SORTIE MONITOR, STEREO OUT, MONITOR OUT,
AUX SEND, EFFECT SEND
Pointe: Hot (+)
Bague: Cold (-)
Gaine: Masse
INSERT
Pointe: Sortie
Bague: Entrée
Gaine: Masse
PHONES
Pointe: G
Bague: D
Gaine: Masse
RETURN LINE INPUT (stereo channels)
Pointe: Hot
Gaine: Masse
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez
les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de
les recycler.
