连接 SAS 电缆
1. 将 SAS 电缆的一端连接到 HBA 上的接口。 如果使用 SAS 扇出/转接器电缆，那么必须将电缆只有一个接
口的一端插入到 HBA。
2. 连接电缆的磁带机端。
• 如果使用每一端只有一个接口的电缆，那么将另一端连接到磁带机上的接口。
• 如果使用 SAS 扇出/转接器电缆，那么将一个迷你 SAS 接口连接到每个磁带机上的接口。 SAS 扇出/转
接器电缆的未使用端为单通道且不适用于磁盘阵列。 使用另一端连接磁带机，或者将其盘绕并固定到
机架上以使对接口的压力降至最低。

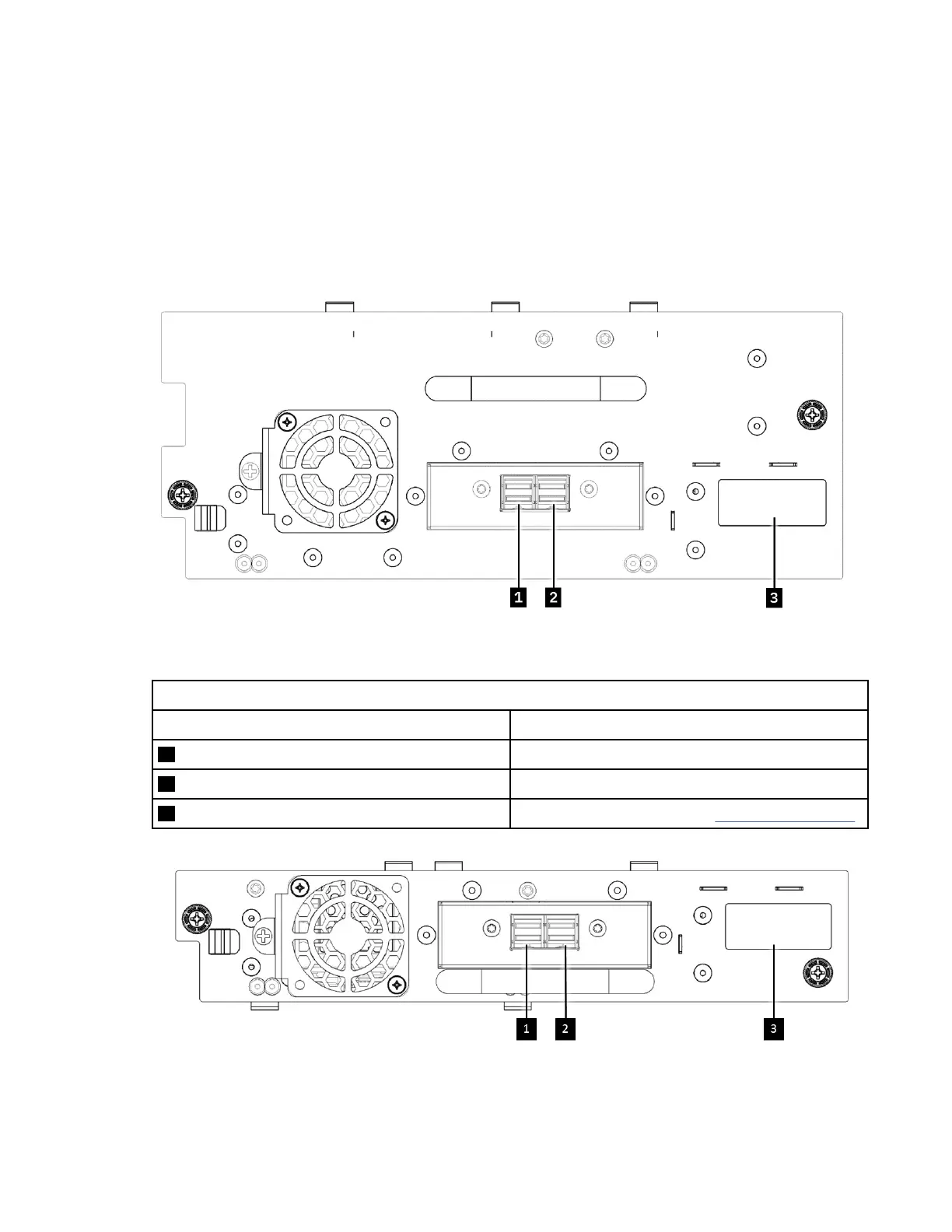

图 51: 全高 SA
S 双端口
表 31: 全高 SA
S 双端口
编号 描述
1 SAS 端口 0
2 SAS 端口 1
3 磁带机滑板箱指示灯 (请参阅 磁带机滑板箱后面板)
图 52: 半高型 SA
S 双端口
IBM Condential
第 3 章 安装61
