Insignia NS-19E310A13 Guía Del Usuario

11
Televisor LED de 19 pulg. Insignia
www.insigniaproducts.com
Usando DVI (igual que HDMI pero requiere una conexión
de audio)
Para conectar un decodificador de cable o
receptor de satélite usando DVI:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un adaptador de HDMI a DVI (no
incluido) en un extremo de un cable de HDMI
(no incluido) y conecte el adaptador a la toma
de salida de DVI (DVI OUT) en el decodificador
de cable o receptor de satélite.
4 Conecte el otro extremo del cable a la toma
HDMI 1 (DVI) en la parte posterior de su
televisor.
5 Conecte un cable de audio de 3.5 mm (no
incluido) a la toma de audio de PC/DVI
(PC/DVIAUDIO ) en la parte posterior de su
televisor y a las tomas de salida de audio
(AUDIO OUT) en el decodificador de cable o
receptor de satélite.
6 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
7 Utilice el Asistente de configuración en la
página 23
.
Usando una conexión de video de componentes (mejor)
Para conectar un decodificador de cable o
receptor de satélite usando video de
componentes:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un cable de video de componentes (no
incluido) a las tomas de entrada de video de
componentes/Y (VIDEO/Y, P
B y PR) en la parte
lateral de su televisor y a las tomas de salida de
video de componentes en el decodificador de
cable o receptor de satélite.
4 Conecte un cable de audio (no incluido) a las
tomas de audio izq. y der. (AUDIO L/R en la
parte lateral de su televisor y a las tomas de
salida de audio en el decodificador de TV por
cable o receptor de satélite.
5 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
6 Utilice el Asistente de configuración en la
página 23
.
Nota
Se debe usar la toma HDMI 1 (DVI) para conectar un
decodificador de cable o receptor de satélite usando
DVI. Si se usa la toma HDMI 2 (ARC) no se oirá el
sonido de los altavoces del televisor.
Nota
Cuando se conecta el audio usando la toma de audio
de PC/DVI ( PC/DVI AUDIO ), la salida de audio es
analógica.

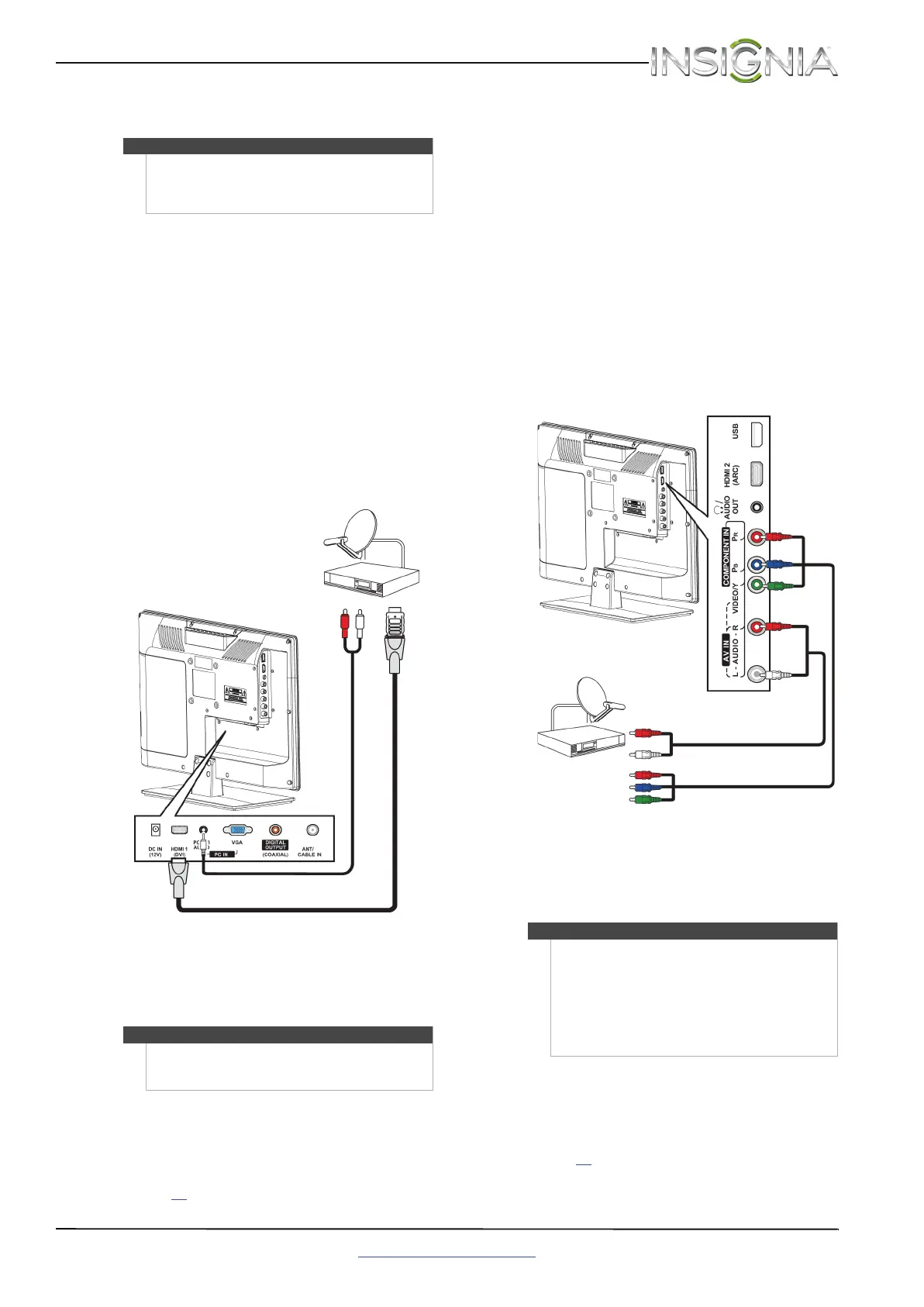

Decodificador de cable
o receptor de satélite
Cable de HDMI con adaptador de HDMI a DVI
Cable de audio de 3.5 mm
Vista
posterior del
televisor
Nota
•Las tomas de video VIDEO/Y, PB y PR (se usan
para conectar un equipo de componentes)
comparten las tomas de audio izq. y der.
(AUDIO L/R) con la toma Y/VIDEO (usada para
conectar un equipo compuesto).
• Cuando conecta el cable de audio usando las
tomas de audio izq./der. (AUDIO L/R), la salida
del audio es analógica.
Cable de audio
Decodificador de cable
o receptor de satélite
Los cables y las tomas
normalmente tienen los
mismos colores.
Cable de video de componentes
Vista lateral del televisor
