22
NS-15E720A12/NS-19E720A12/NS-22E730A12/NS-24E730A12 Téléviseur à écran ACL à DEL de
www.insigniaproducts.com

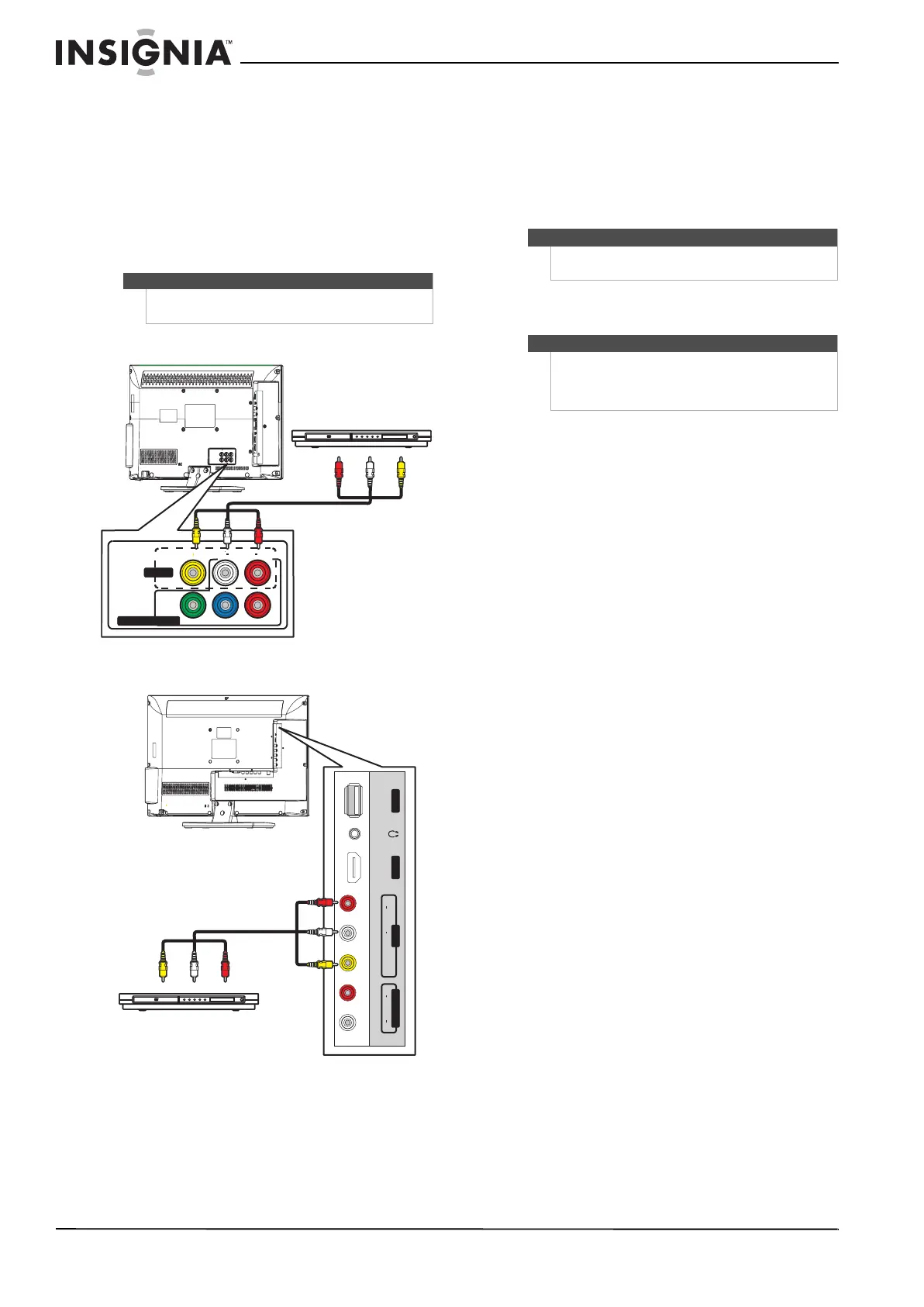

Connexion d’un magnétoscope
Pour connecter un magnétoscope :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le
magnétoscope est sur arrêt.
2 Connecter un câble AV (non fourni) aux prises
d'entrée vidéo AV (AV IN VIDEO) et audio G/D
(L/R) du téléviseur, et aux prises de sortie AV (AV
OUT) du magnétoscope.
Modèles de 15 et 19 po
Modèles de 22 et 24 po
3 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, allumer le téléviseur puis
allumer le magnétoscope.
4 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d’entrée (INPUT SOURCE ).
5 Appuyer sur
S ou T pour sélectionner AV, puis
sur ENTER (Entrée).
6 Insérer une cassette vidéo dans le
magnétoscope puis appuyer sur PLAY (Lecture).
Remarque
Lorsque l’audio est connecté aux prises audio G/D
(AUDIO L/R), la sortie audio est analogique.
AUDIO
LRVIDEO
AV IN
COMPONENT IN
YP
B
P
R
Magnétoscope
Les câbles présentent souvent
un codage couleur
correspondant aux prises.
Connecter le jaune au jaune, le
rouge au rouge et le blanc au
blanc.
Câble AV
USB
HDMI
2
AUDIO
L
R
A
UDIO
O
UT
AUDIO
LR
AV IN
VIDEO
A
R
C
Magnétoscope
Les câbles présentent souvent
un codage couleur
correspondant aux prises.
Connecter le jaune au jaune, le
rouge au rouge et le blanc au
blanc.
Câble AV
Remarque
Il est aussi possible d’appuyer sur VIDEO (Vidéo)
pour sélectionner le magnétoscope.
Remarque
Sur les modèles de 15 et 19 pouces, la prise d’entrée
vidéo A/V (AV IN VIDEO) partage les prises audio G/D
(AUDIO L/R) avec les prises d’entrée vidéo à
composantes (COMPONENT IN).
