VR185
6
WIRING REMOTE
CONNECTOR SOCKET
Rch RED
Lch WHITE
Rch RED
I.R REMOTE
SENSOR SOCKET
POWER ANTENNA (12V OUT)
Lch WHITE
16-PIN CONNECTOR
(POWER + SPEAKER OUT)
(BLACK)
RCA CABLE(GREY)
AUX IN CABLE
WIRING CHART
CUADRO DE CABLEADO
Nro. de Pin Color del cable Función
1 Vacío Sin conexión
2 Blanco / Negro Altavoz delantero izquierdo (-)
3 Blanco Altavoz delantero izquierdo (+)
4 Verde / Negro Altavoz trasero izquierdo (-)
5 Verde Altavoz trasero izquierdo (+)
6 Negro Toma a tierra en chasis
7 Rojo Ignición 12 v / Alternado
8 Amarillo Batería +12v / Constante
9 Naranja Iluminación / Luz de arranque
10 Vacío Sin conexión
11 Vacío Sin conexión
12 Vacío Sin conexión
13 Violeta Altavoz trasero derecho (+)
14 Violeta / Negro Altavoz trasero derecho (-)
15 Gris Altavoz delantero derecho (+)
16 Gris / Negro Altavoz trasero derecho (-)
TABLEAU DU CÂBLAGE
Numéro du pin Couleur Fonction
1 Vide Pas de connection
2 Blanc/Noir Haut parleur d'avant gauche (-)
3 Blanc Haut parleur d'avant gauche (+)
4 Vert/Noir Haut parleur d'arrière gauche (-)
5 Vert Haut parleur d'arrière gauche (+)
6 Noir Châssis terre
7 Rouge Allumage 12V/Allumé
8 Jaune Pile +12V/Constant
9 Orange Illumination/Lumière de bord
10 Vide Pas de connexion
11 Vide Pas de connexion
12 Vide Pas de connexion
13 Violet Haut parleur d'arrière droite (+)
14 Violet/Noir Haut parleur d'arrière droite (-)
15 Gris Haut parleur d'avant droite (+)
16 Gris/Noir Haut parleur d'avant droite (-)

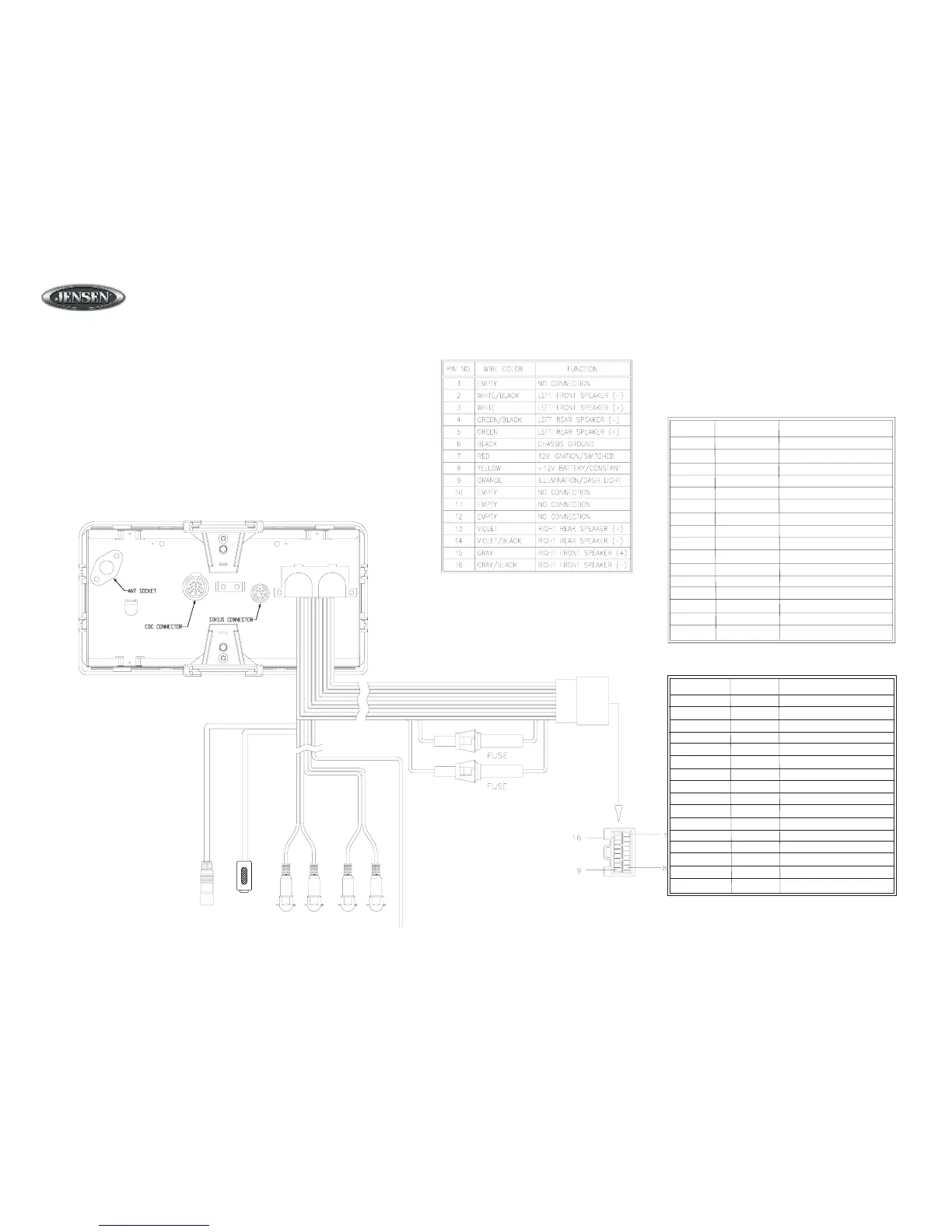

Wiring
The wiring diagram depicts all the wiring connections required for operation of the unit.
Cableado
El diagrama de cableado describe todas las conexiones necesarias para el
funcionamiento de la unidad.
Câblage
Le schéma du câblage dépeint tous les branchements de câble exigés pour l'opération
de l'appareil.
