AV-32/28X4SU/BU / LCT1579-001A-U / Français
Autres préparatifs
Raccordement des appareils externes

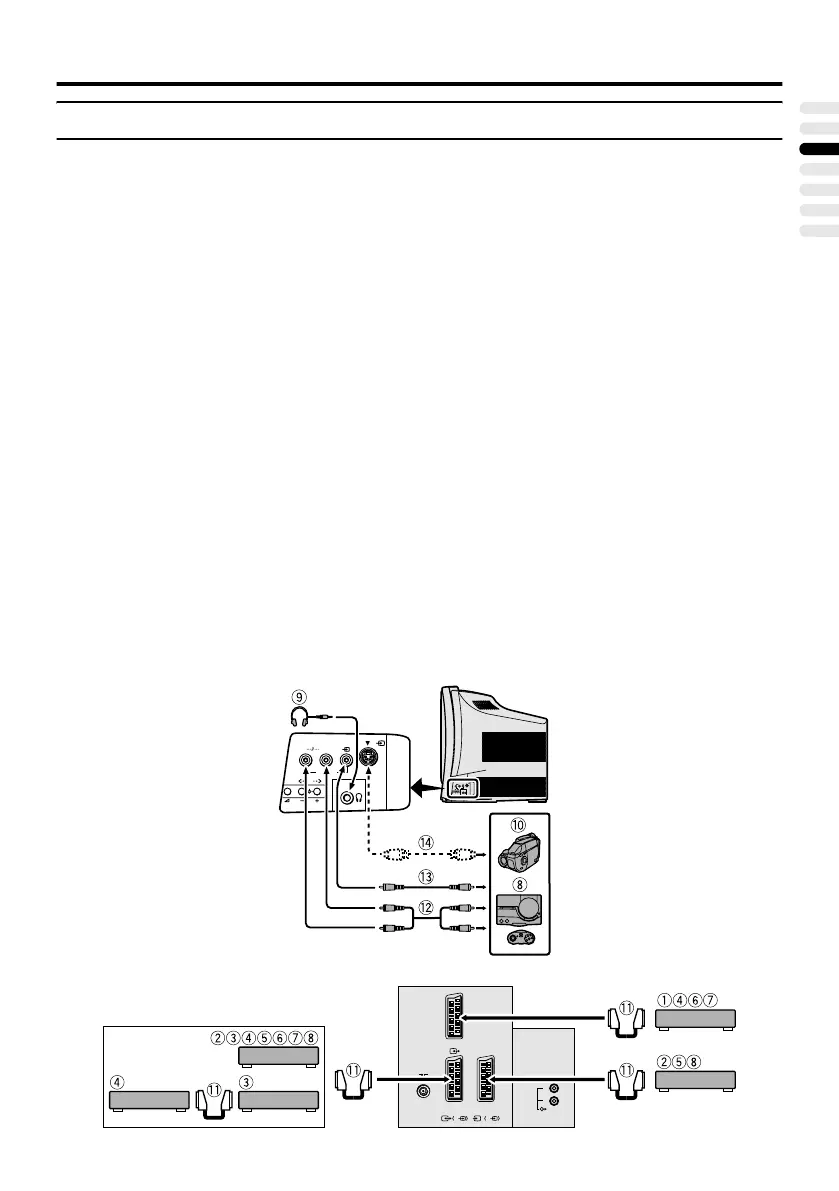

Raccordez les appareils au téléviseur, en
suivant attentivement les schémas de
raccordement suivants.
Avant de raccorder tout appareil:
• Lisez les manuels fournis avec les
appareils. En fonction des appareils, la
méthode de raccordement peut différer de
celle présentée dans l’illustration. En
outre, il se peut que les réglages de
l’appareil doivent être modifiés en
fonction de la méthode de raccordement,
pour assurer un fonctionnement correct.
• Mettez tous les appareils hors tension, y
compris le téléviseur.
• La section “Spécifications techniques” à la
page 46 reprend tous les détails relatifs aux
entrées EXT. Si vous voulez raccorder un
appareil qui n’est pas repris dans le schéma
de raccordement suivant, reportez-vous au
tableau pour sélectionner l’entrée EXT la
plus appropriée.
• Les câbles de raccordement ne sont pas
fournis.
• Si la sortie audio du magnétoscope est une
sortie mono, raccordez la borne AUDIO
OUT (sortie audio) du magnétoscope à la
borne EXT-4 AUDIO L/MONO du
téléviseur à l'aide d'un câble audio.
1 Magnétoscope (signal composite)
2 Magnétoscope (signal composite/signal
S-VIDEO)
3 Magnétoscope compatible T-V LINK
(signal composite/signal S-VIDEO)
4 Décodeur
5 Lecteur DVD (signal composite/signal
S-VIDEO)
6 Lecteur DVD (signal composite/signal
RGB)
7 Jeu TV (signal composite/signal RGB)
8 Jeu TV (signal composite/signal S-VIDEO)
9 Casque d’écoute
0 Caméra vidéo (signal composite/signal
S-VIDEO)
- Câble SCART
= Câble audio
~ Câble vidéo
! Câble S-VIDEO
EXT-2
EXT-3
S
R
AUDIO OUT
L
EXT-1
R
L
/
MONO
S
P
EXT-4
R
L
/
MONO
S
P
EXT-4
Arrière du téléviseur
Côté du téléviseur
