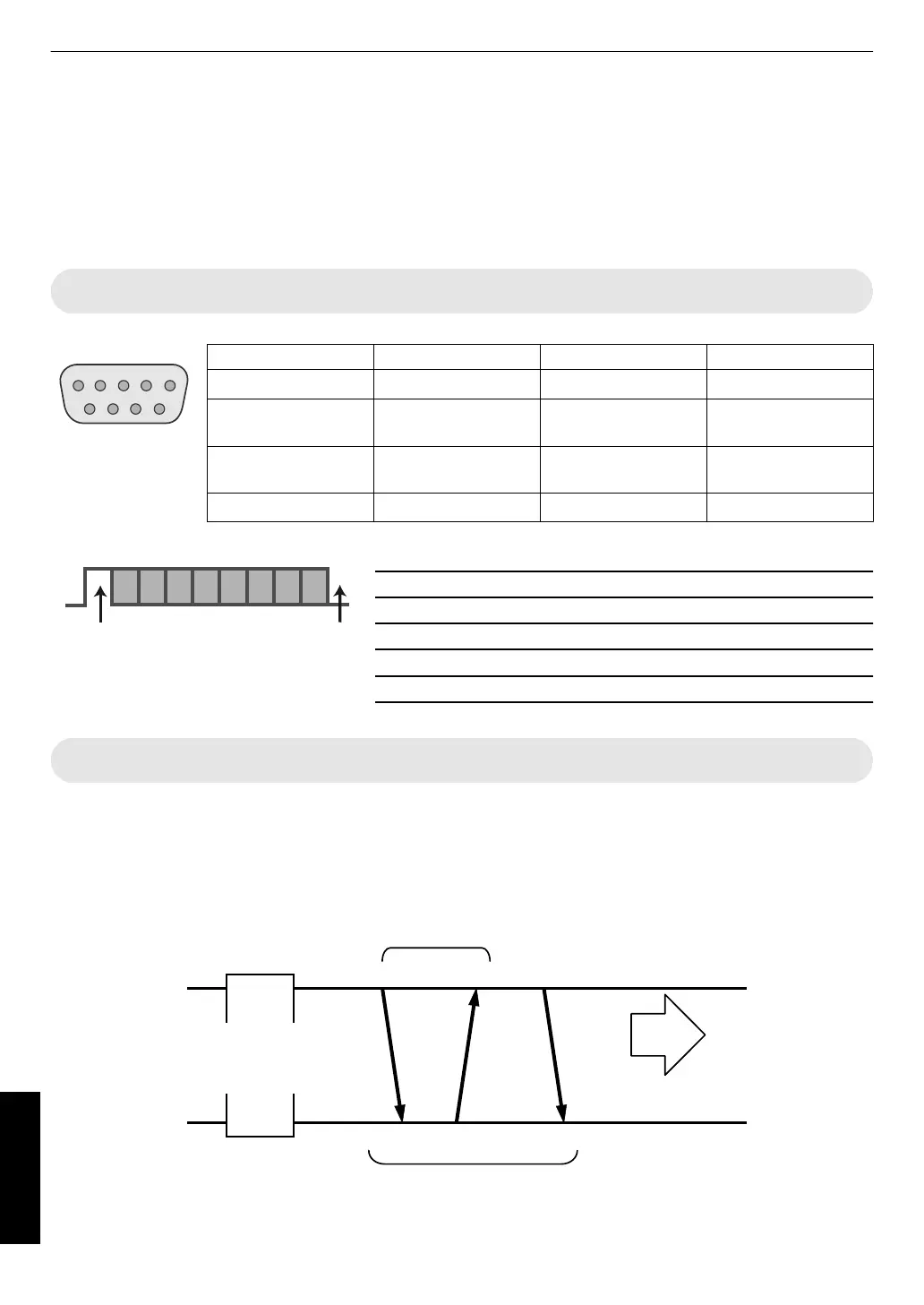

Contrôle externe
Il est possible de contrôler cet appareil en le connectant à un ordinateur au moyen d’un câble croisé RS-232C (D-sub
à 9 broches).
Il est possible de contrôler
ce projecteur en le connectant à un PC par l’intermédiaire d’un réseau informatique avec un
câble LAN pour envoyer des commandes de contrôle au projecteur.
Æ “ Réseau ” （p. 59）
0
Veuillez l’utiliser après avoir lu des ouvrages spécialisés ou après avoir consulté l’administrateur réseau.
Spécifications RS-232C
Broche n° Signal Fonction Direction du signal
2 RxD Reçoit des données PC " Cet appareil
3 TxD Transmission de
données
Cet appareil " PC
5 GND Retour commun du
signal
—
1, 4, 6 - 9 N/C
— —
0
PC renvoie à l’appareil assurant le contrôle, par exemple un ordinateur personnel.
Mode Non-synchrone
Longueur de caractère 8 bits
Parité Aucun
Bit de départ 1
Bit d’arrêt 1
Débit binaire 19 200 bps
Format des données Binaire
D6 D7D4 D5D2 D3D0 D1
Bit d’arrêtBit de départ
Connexion TCP/IP
Avant de pouvoir contrôler par le biais d’un LAN, il est nécessaire d’établir une connexion avec la couche TCP par une
“poignée de main en trois temps”, suivi par l’envoi “PJREQ” et la réception “PJACK” dans un délai de cinq secondes
après que le projecteur a envoyé “PJ_OK” pour l’authentification de connexion.
Si vous ne parvenez pas
à compléter l’envoi dans les cinq secondes, ou lorsque “PJ_NG” ou “PJNAK” est reçu, vérifiez
l’état de fonctionnement du projecteur, puis effectuez à nouveau les étapes à partir de l’établissement d’une connexion
TCP.
.
Contrôle du projecteur
Procédure d’authentification de la connexion
PJACK
PJREQ
PJ_OK
Dans les 5 secondes
PC de contrôle
Poignée de main en trois temps
Port TCP Numéro 20554
Établissement d’une connexion TCP
Projecteur
70
Autres
