JVC KD-X361BT User Manual

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

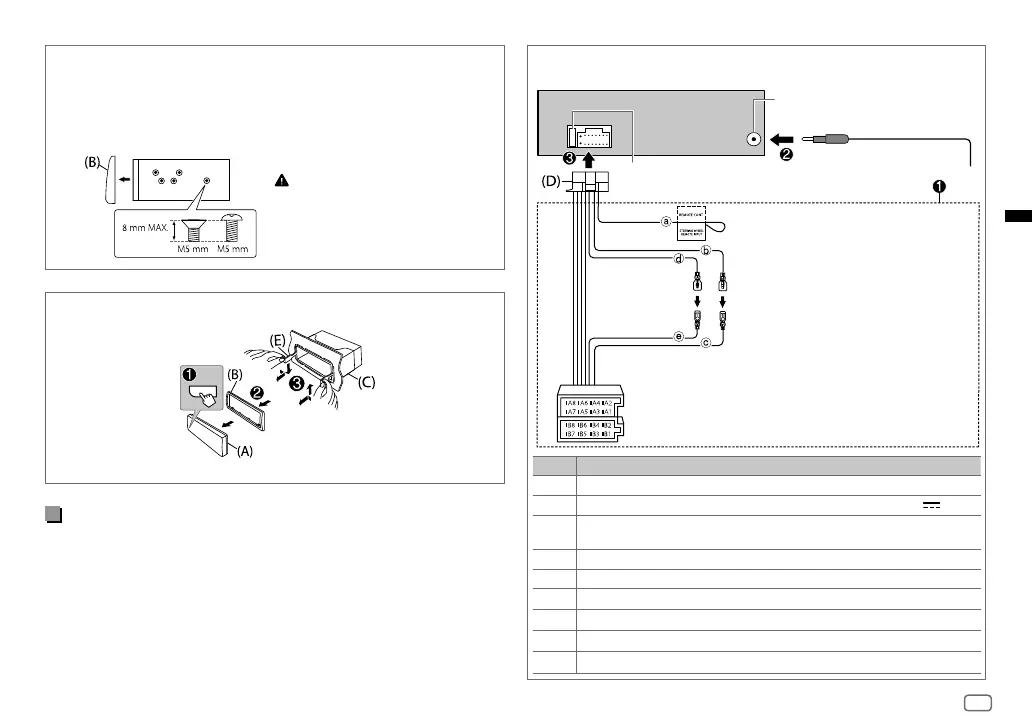

Подключение проводов
Демонтаж устройства
Установка устройства (без посадочного корпуса)
1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной
консолью автомобиля и закрепите устройство винтами (которые
можно приобрести в магазине).
Список деталей (входят в комплект поставки)
(A) Передняя панель (×1)
(B) Декоративная панель (×1)
(C) Посадочный корпус (×1)
(D) Жгут проводов (×1)
(E) Ключ для демонтажа (×2)
Используйте только
специальные винты. Использование
неподходящих винтов может
привести к повреждению
устройства.
Разъем для антенны
Предохранитель (10 A)
Контакт Цвет и функция
A4 Жёлтый : Аккумулятор
A5 Синий/белый : Управление питанием (12 В
350 мА)
A6 Оранжевый/белый : Переключатель управления
освещением автомобиля
A7 Kрасный : Зажигание (АCC)
A8 Чёрный : Заземляющее соединение (земля)
B1, B2
Фиолетовый
] , фиолетовый/чёрный [
: Задний динамик (правый)
B3, B4
Серый
] , серый/чёрный [
: Передний динамик (правый)
B5, B6
Белый
] , белый/чёрный [
: Передний динамик (левый)
B7, B8
Зелёный
] , зелёный/чёрный [
: Задний динамик (левый)
a Лампа синяя/жёлтая: К
адаптеру дистанционного
управления с руля
b Жёлтый: Kабель батареи
c Жёлтый: A4
d Kрасный: Kабель зажигания
e Kрасный: A7
Разъемы ISO
JS_JVC_QSG_KD_X361BT_E_RU.indd 3JS_JVC_QSG_KD_X361BT_E_RU.indd 3 20/7/2018 4:34:39 PM20/7/2018 4:34:39 PM

JVC KD-X361BT Specifications

General

DIN size	1 DIN
Output power	350 W
Product color	Black
Ready for iPod	Yes
Disc types supported	No
Audio output channels	- channels
Equalizer bands quantity	13
Maximum power per channel	50 W
Audio system	MOSFET
Display type	LCD
Bluetooth version	3.0+HS
Bluetooth functions	Audiostreaming, Handsfree calling
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Preset stations quantity	24
Hands-free calling	Keep your hands on wheel with Bluetooth™ Hands-free calling. After pairing your compatible Bluetooth mobile phone to your TomTom GPS, you’ll be able to see incoming call information, make and answer calls, and talk hands-free through your device. You’ll e
Package weight	900 g

Weight and Dimensions

Depth	100 mm
Width	182 mm
Height	53 mm
Weight	600 g
