26
Installation

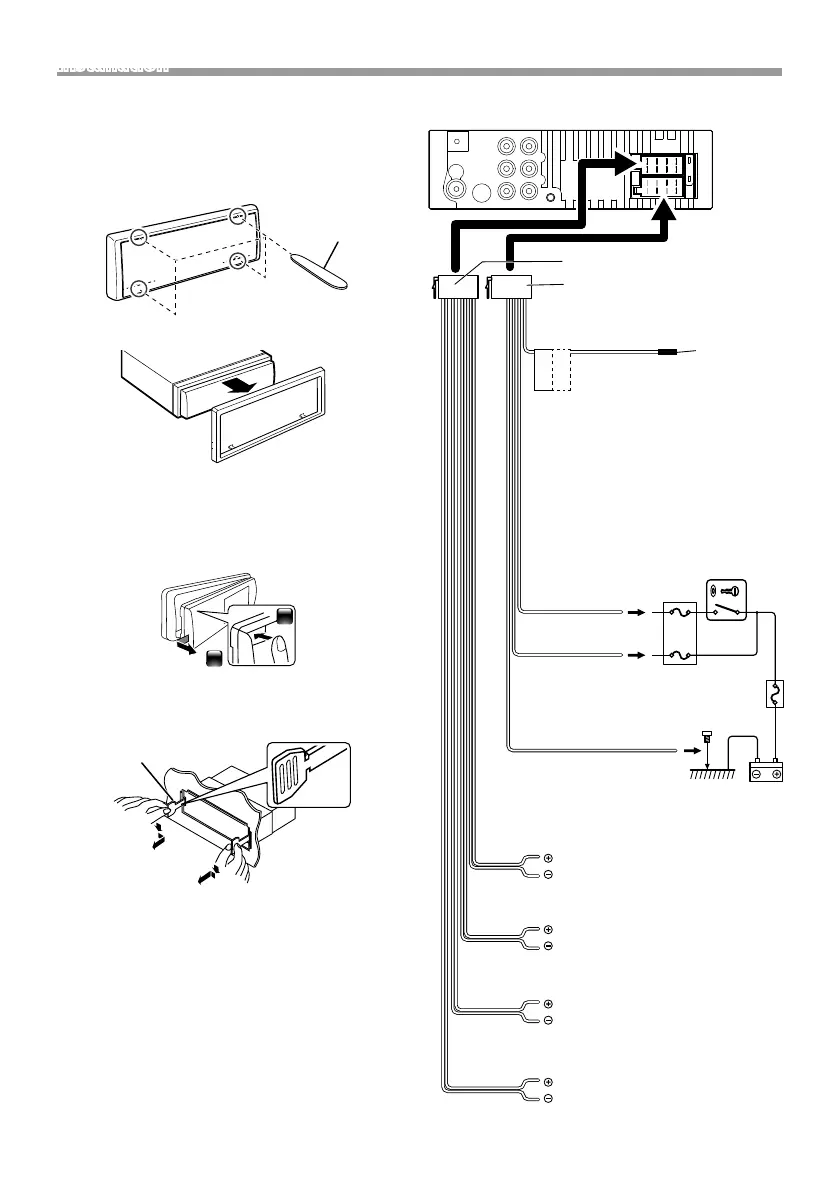

Ñ Retrait de la plaque de garniture
1) Utilisez la clé d'extraction (accessoire 4) pour sortir
les quatre languettes (deux sur la partie supérieure,
deux sur la partie inférieure) en effectuant un
mouvement de levier.
4
2) Tirer la plaque de garniture vers l'avant.
Ñ Retrait de l'appareil
1) Retirez la plaque de garniture en vous référant à l'
étape 1 dans “Retrait de la plaque de garniture”.
2) Détachez la façade.
1
2
3) Insérez les deux clés d'extraction (accessoire3)
profondément dans les logements de chaque côté,
comme illustré.
3
4) Abaissez l'outil d'extraction vers le bas et tirez
l'appareil à mi-chemin tout en appuyant vers
l'intérieur.
✎ REMARQUE
• Veillez à ne pas vous blesser avec les broches
d'arrêt sur la clé d'extraction.
5) Tenez l'appareil des deux mains et faites-le sortir
complètement en veillant à ne pas le laisser tomber.
Ñ Connexion des câbles sur les contacts
électriques
15A
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
P.CONT
ANT.CONT
Accessoire 7
Accessoire 6
Bleu (Câble de contrôle de
l'alimentation/contrôle de l'antenne)
À brancher à la borne de
commande motorisée avec
l'amplificateur de puissance en
option, ou à la borne d'alimentation
de l'amplificateur de puissance d'une
antenne de type film ou courte.
(Maximum 150 mA, 12 V)
*1 Si aucune connexion n'est faite,
ne laissez pas le câble sortir de la
languette.
Blanc/Noir
Gris/Noir
Vert/Noir
Violet/Noir
Impédance d'enceinte : 4-8 Ω
Violet
Vert
Gris
Blanc
Au haut-parleur avant
gauche
Au haut-parleur avant
droit
Au haut-parleur arrière
gauche
Au haut-parleur arrière
droit
*
1
Rouge (Câble
d'allumage)
Noir (Câble de terre) ¤
(Au châssis de la voiture)
Jaune (Câble de
la batterie)
Commutateur
d'allumage
Boite de fusibles
de la voiture
ACC
B+
Batterie
B5K-0634-10_K_EnFrEs.indb 26 2019/03/05 20:37
