40

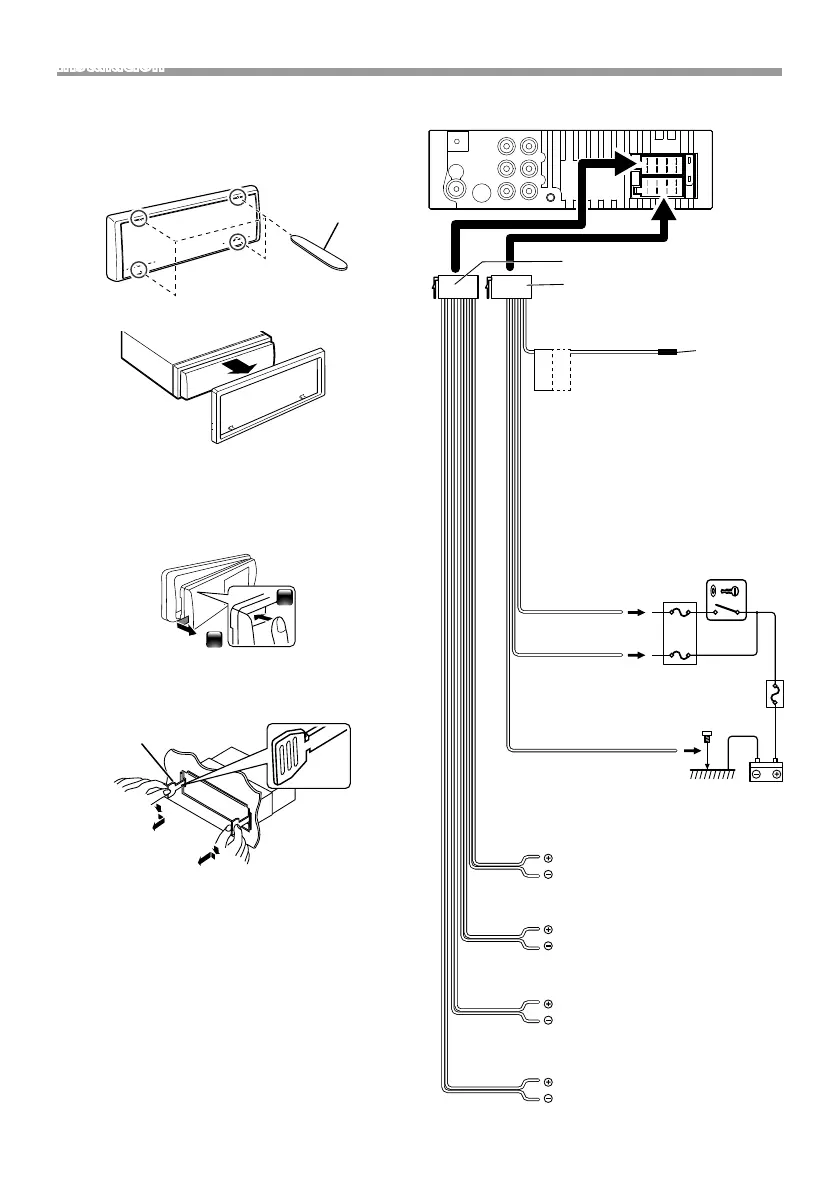

Instalación
Ñ Retirada del marco
1) Use la tecla de extracción (accesorio 4) para
extraer las cuatro pestañas (dos en la parte superior,
dos en la parte inferior).
4
2) Tire de la placa hacia adelante.
Ñ Desmontaje de la unidad
1) Retire el marco según las indicaciones del paso 1 de
“Retirar el marco”.
2) Retire el panel frontal.
1
3) Introduzca las dos llaves de extracción (accesorio3)
profundamente en las ranuras de cada lado, tal y
como se muestra.
3
4) Baje la herramienta de extracción hacia abajo y
extraiga la unidad hasta la mitad mientras presiona
hacia dentro.
✎ NOTA
• Tenga cuidado de no hacerse daño con los
pasadores de bloqueo de la llave de extracción.
5) Termine de sacar la unidad con las manos,
prestando atención para no dejarla caer.
Ñ Conectar los cables a los terminales
15A
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
P.CONT
ANT.CONT
Accesorio 7
Accesorio 6
Azul (Cable de control de
alimentación/control de la antena)
Realice la conexión al terminal
de control de alimentación
si utiliza el amplificador de
potencia opcional, o al terminal de
alimentación para el amplificador de
refuerzo de la antena de tipo película o
de mástil corto. (Máx. 150 mA, 12 V)
*1 Si no se efectúan las conexiones, no
deje que el cable sobresalga de la
lengüeta.
Blanco/Negro
Gris/negro
Verde/negro
Morado/negro
Impedancia del altavoz: 4-8 Ω
Morado
Verde
Gris
Blanco
Al altavoz delantero
izquierdo
Al altavoz delantero
derecho
Al altavoz trasero
izquierdo
Al altavoz trasero
derecho
*
1
Rojo (cable de
encendido)
Negro (cable de toma de
tierra) ¤
(Al chasis del coche)
Amarillo (cable de
la batería)
Interruptor de la llave
de encendido
Caja de fusibles
del coche
ACC
B+
Batería
B5K-0634-10_K_EnFrEs.indb 40 2019/03/05 20:37
