Installation
Suite page suivante...

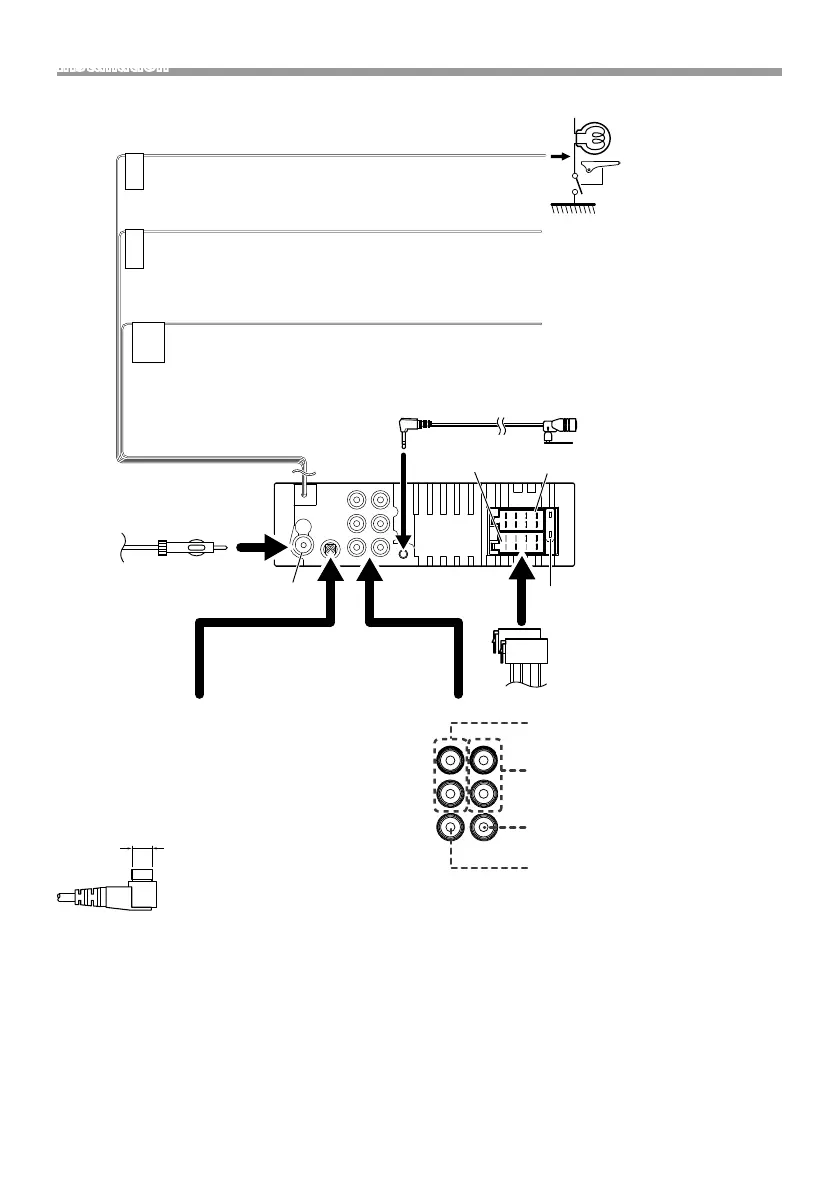

Ñ Connexion des câbles sur les contacts électriques
15A
PRK SW
REVERSE
STEERING
WHEEL
REMOTE
INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
Connexion au
commutateur de
détection du frein à
main.
Par mesure de sécurité, connectez le détecteur de
stationnement.
Vert clair (Câble du détecteur de stationnement)
Violet/Blanc (Câble du détecteur de marche arrière)
Accessoire 5:
microphone Bluetooth
Vers la télécommande au volant
Pour utiliser la fonction de télécommande au volant, vous avez besoin d'un
adaptateur de télécommande spécial (non fourni) qui correspond à votre
véhicule.
Connexion au faisceau du feu de marche arrière du
véhicule lors de l'utilisation de la vue arrière de la caméra.
Bleu ciel/Jaune (Câble de la télécommande au volant)
Fusible (15 A)Entrée de l'antenne FM/AM
Antenne FM/AM
Connecteur A
Connecteur B
Connecteur ISO
Préamplification audio arrière
(Gauche : blanc, Droite : rouge)
Préamplification audio avant
(Gauche : blanc, Droite : rouge)
Préamplification du caisson de basses
(bleu)
Entrée de la caméra vue arrière
(jaune)
Prise d'antenne DAB (connecteur SMB)
KD-X561DBT uniquement
!
Lors de l’utilisation d’une antenne de
radiodiffusion numérique disponible
dans le commerce, le diamètre du
connecteur SMB doit être de 6,5 mm
maximum.
Φ 6,5 mm (maximum)
