10
100 mm
M4 x 10
100 mm
(L)
(M)
(K)
(H)
(I)
(J)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(N)
Conexión de antena.
Nota: Antes de conectar otros equipos:
Para evitar daños potenciales a la unidad, asegúrese de que todos los artículos estén apagados y
desconectados de la alimentación principal cuando efectúe las conexiones.
Ajustar la conexión deseada.
Cuando termine de hacer las conexiones, conecte de nuevo la alimentación principal de la unidad y
enciéndala.
Conecte la antena como se indica a continuación (A). La conexiones a otros equipos están explicadas con
más detalle en las páginas 35~36. Si tiene problemas con la recepción, consulte a un antenista.
•
•
•
(A)
Antena: conectar una antena.
El sintonizador incorporado recibe todos los programas analógico de cable y los canales DVB-T/-C.
(B) Salida DIGITAL AUDIO COAXIAL: salida digital audio.
(C) Entrada AV/COMPONENTE: entrada para Señal AV/Señal Component. Ver P.35, 36.
Nota: salida AV-AUDIO compartida con salida COMPONENT AUDIO.
(D) Salida USB: ver P.22-24.
(E) Toma scart: para la conexión de un cable scart. Ver P.36.
(F) Ranura C.I. : para módulo CA (CAM) (si el proveedor de TV de pago lo permite).
Nota: A fin de evitar un mal funcionamiento o daños, asegúrese de apagar la TV antes de insertar o
extraer la tarjeta CAM.
(G) Enchufe HEADPHONE: enchufar auriculares con una mini clavija (3,5 mm) en este enchufe.
(H) PC-INPUT (PC): Ver P.35.
(I) Entrada PC/DVI AUDIO: Ver P.35.
(J) Entrada HDMI/DVI: Ver P.35.
(K)
Fuente de alimentación: Conecte el cable de alimentación proporcionado a una alimentación de la
red de energía eléctrica AC 220-240 V/50 Hz solamente - no intente conectarlo a ningún otro tipo de
alimentación. No intente nunca reparar una cable de alimentación estropeado con cinta aislante- este
debería ser reparado o reemplazado por un especialista. No deje suelta su mascota cerca del cable.
Los animales que muerdan el cable podrían recibir una descarga eléctrica fatal y podrían causar un
accidente a otros.
(L) Agujeros de soporte: Asegurar el soporte (no incluido) a la pared aquí.
(M) Para colgar la televisión en una pared, saque estos tornillos y luego quite el soporte.
Antes de efectuar el trabajo ponga un almohadón en el área de la base para colocar la TV sobre él.
(N) Cubierta del conector de servicio: Le rogamos que no abra esta tapa: Se trata de un enchufe solo
para propósitos de servicio.

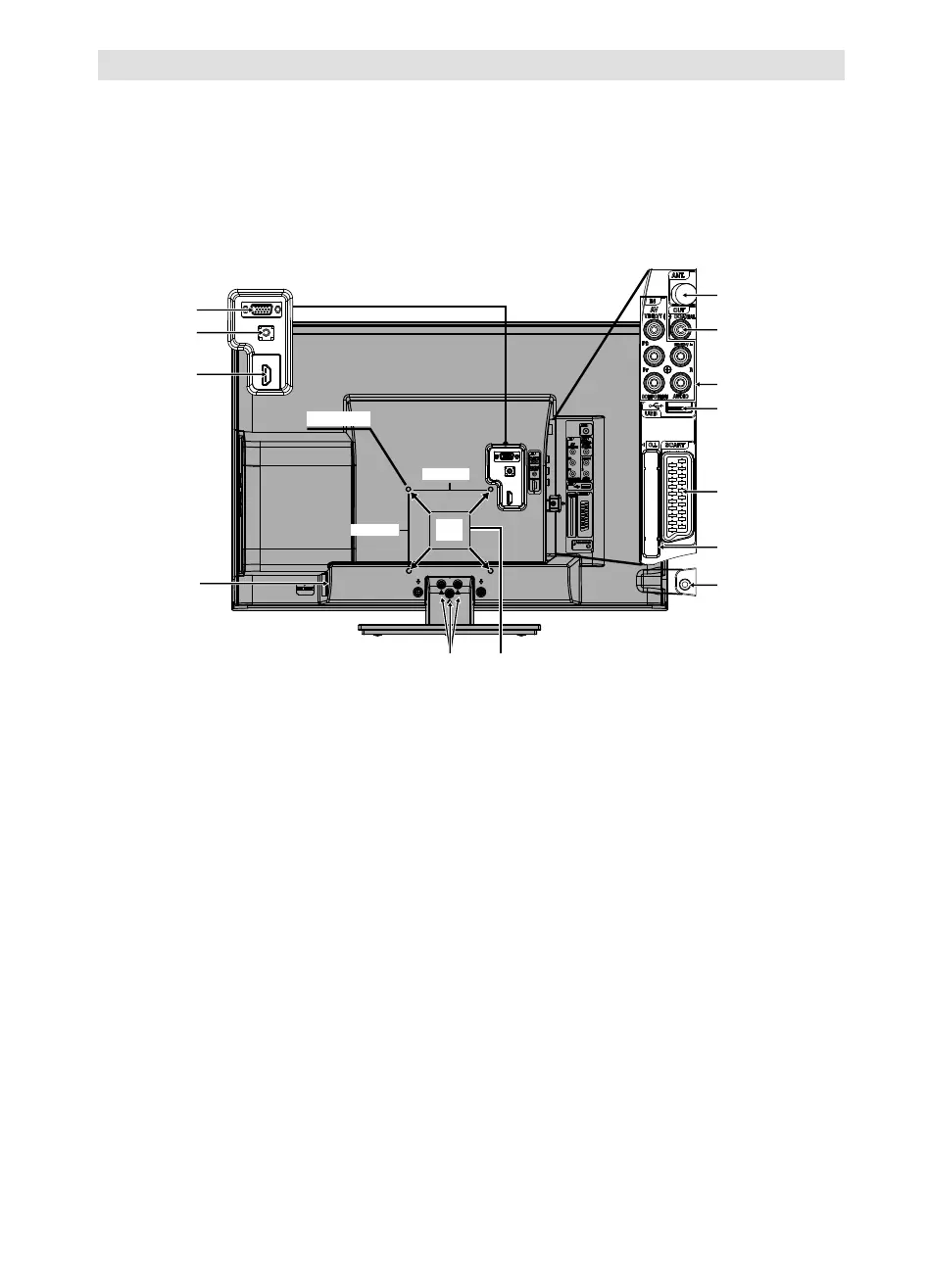

Parte Posterior
