34
Raccordement à un autre appareil
or
Y
P
b
Pr
La configuration exacte des liaisons entre les divers appareils audio et vidéo et le présent produit dépend du
modèle et des particularités de chacun. Pour connaître l’emplacement des entrées et des sorties audio et vidéo,
reportez-vous au mode d’emploi accompagnant chaque appareil.

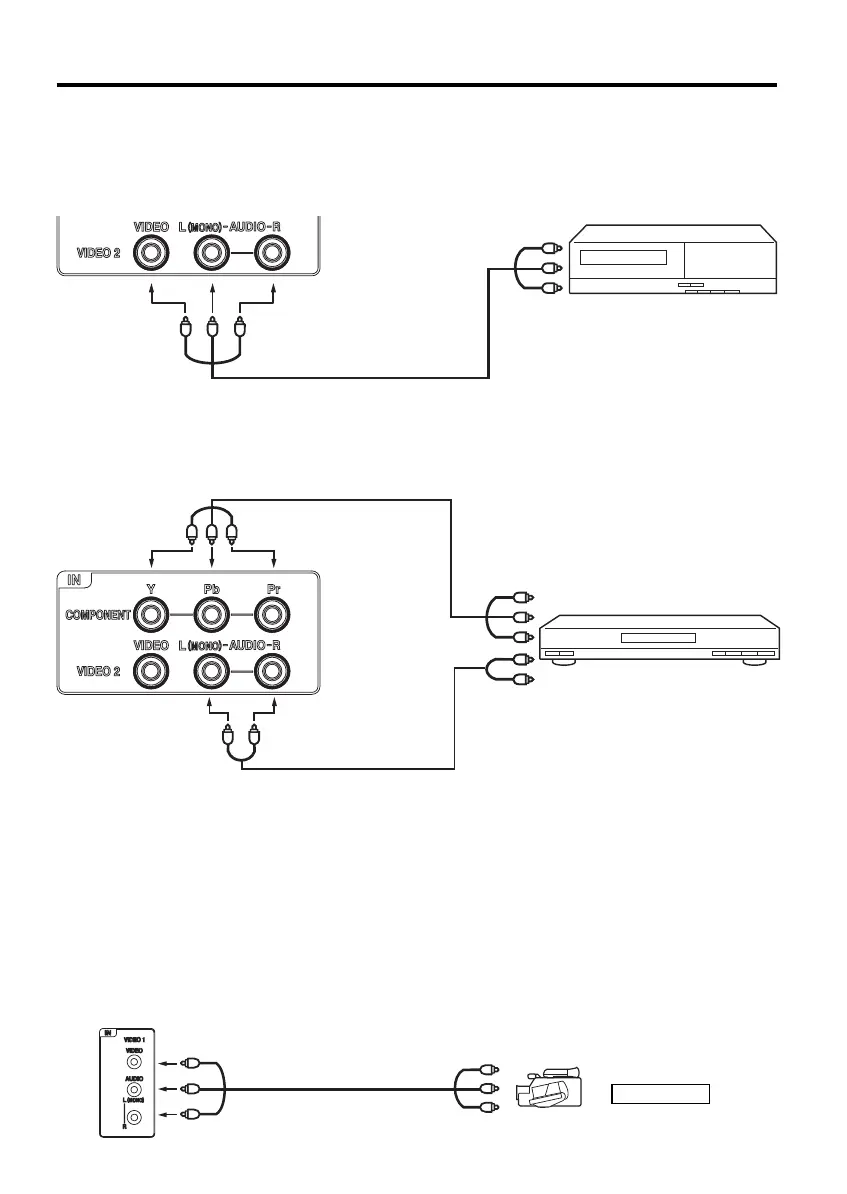

Raccordement du téléviseur ACL/lecteur DVD à un magnétoscope
Raccordement du téléviseur ACL/lecteur DVD à un lecteur DVD doté d’une entrée de vidéo
en composantes
Vous profiterez d’une image de grande qualité si vous raccordez l’appareil aux prises COMPONENT VIDEO
OUT de votre lecteur DVD à l’aide des câbles de vidéo en composantes (non compris).
REMARQUE:
L’entrée de vidéo en composantes de l’appareil se destine à un dispositif qui émet des signaux entrelacés
480i/1080i et des signaux progressifs 480p/720p.
•
Arrière de l’appareil
Vers la sortie
Vidéo/Audio
Câble Vidéo/Audio (non compris)
Vers l’entrée
VIDEO/AUDIO
Vers la sortie composantes
Câble Audio (non compris)
Vers l’entrée AUDIO
Arrière de l’appareil
Vers l’entrée COMPONENT
Vers la sortie Audio
Magnétoscope
DVD
ou
Raccordement du téléviseur ACL/lecteur DVD à un caméscope ou à un console de jeux
Pour accomplir la lecture à partir d’un caméscope, raccordez le caméscope à l’appareil de la manière illustrée.
L’appareil peut aussi servir de périphérique de lecture pour de nombreux jeux vidéo. Toutefois, puisque
ces dispositifs génèrent une grande variété de signaux et que leurs modes de raccordement doit varier en
conséquence, tous les schémas de raccordement possibles n’ont pas été inclus ici. Vous devrez consulter le
guide d’utilisation de chaque appareil pour en savoir davantage.
Gauche de l’appareil
Câble Vidéo/Audio (non compris)
Vers l’entrée VIDEO/AUDIO
Vers la sortie Vidéo/Audio
CONSOLE DE JEUX
57R0321A_EnFr.indb 3457R0321A_EnFr.indb 34 9/1/11 3:08:17 PM9/1/11 3:08:17 PM
