外部控制開關
開路（斷路） 閉路（短路）
INPUT INPUT A INPUT B
（輸入） （輸入 A） （輸入 B）
外部控制
功能
基本連接例

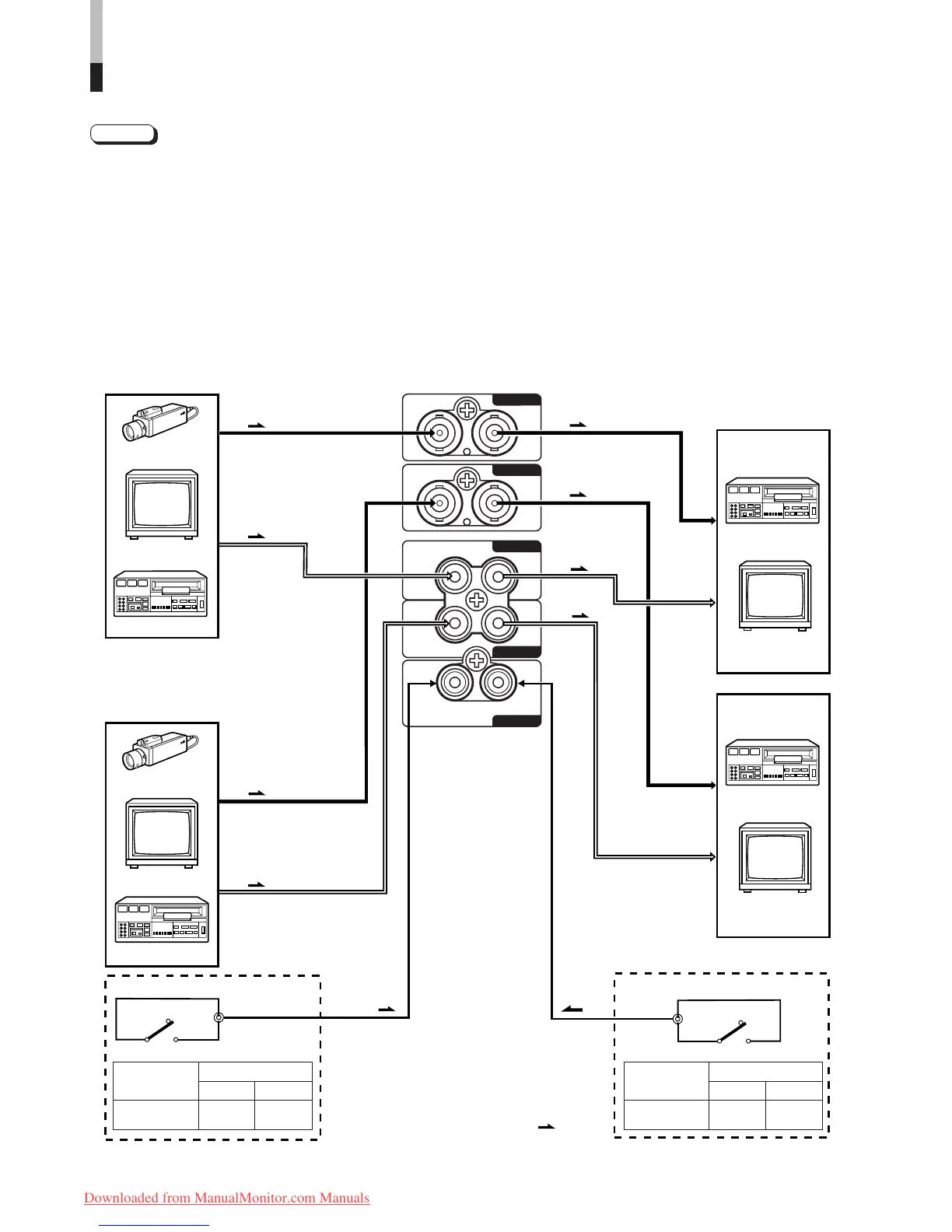

7 VIDEO A（視頻A）連接例（選擇輸入A（VIDEO）按鈕）
注意︰
• 在連接系統之前，確認所有裝置的電源關閉𠲖。
• 下圖顯示了不同連接方法的一些例子。根據所連接的組件不同，端子的連接可能不同。務必參見隨𠲖連接中裝置所提供的說明書。
• 各組輸入（IN（輸入））和輸出（OUT（輸出））端子都為橋接。
• 若未將任何裝置連接到一橋接輸出（OUT（輸出））端子，切勿將任何其他電纜連接到該橋接輸出（OUT（輸出））端子，否則會使終端電阻開關開啟
（自動終接功能）。
• 進行橋接時，將監視器上的輸入（IN（輸入））和輸出（OUT（輸出））端子連接至分離的視頻組件。
（例如，若將兩個端子接至同一台錄影機，在放影過程之外，可能發生共振。這是由同一視頻信號在錄影機之間“成環”引起的，並非故障。）
• 用前面板輸入選擇按扭選擇視頻輸入（輸入A（視頻）∕輸入B（視頻））。
• 在〈SET-UP-MENU〉（設定項目單）畫面上，設定縱寬的遙控或輸入的遙控為有效，就可以通過遙控端子控制縱寬比或輸入A/B的設定。（參見
第9和第10頁。）
短路
外部控制開關
視頻照相機
視頻監視器
錄影機
視頻
（視頻信號電纜）
遙控
（遙控電纜）
開路
RCA管腳
音頻
（音頻信號電纜）
: 信號流
視頻照相機
視頻監視器
錄影機
視頻監視器
錄影機
視頻
（視頻信號電纜）
音頻
（音頻信號電纜）
視頻
（視頻信號電纜）
音頻
（音頻信號
電纜）
視頻監視器
錄影機
遙控
（遙控電
纜）
短路
外部控制開關
開路
RCA管腳
外部控制開關
開路（斷路） 閉路（短路）
ASPECT RATIO 4–3（4:3） 16–9（16:9）
（縱寬比）
外部控制
功能
7 VIDEO B（視頻B）連接例
（選擇輸入B（VIDEO）按鈕）
視頻
（視頻信號電纜）
音頻
（音頻信號電纜）
