Nederlands 45

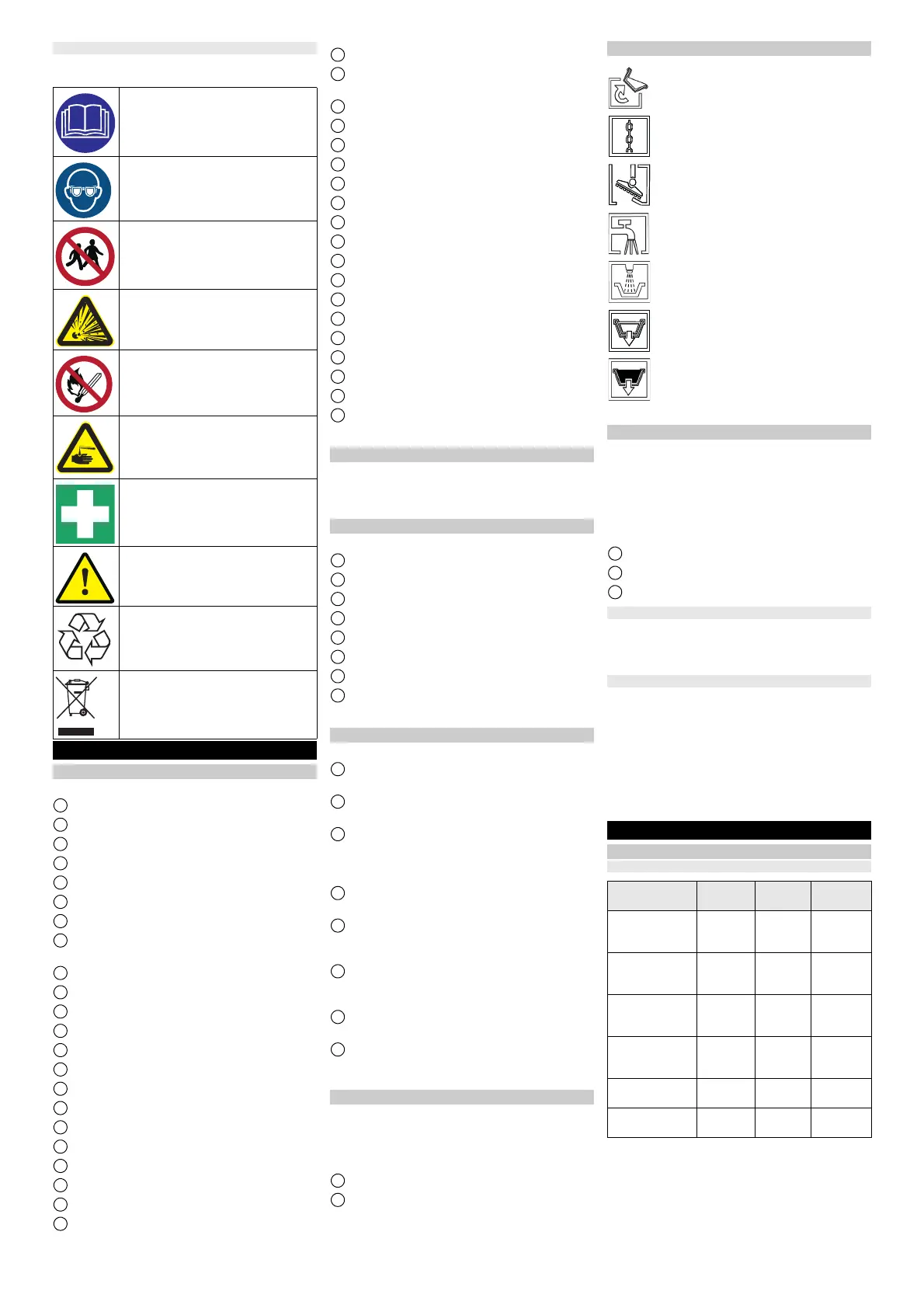

Symbolen waarschuwingsinstructies
Neem bij de omgang met batterijen volgende waarschu-
wingsinstructies in acht:
Beschrijving apparaat
Overzicht apparaat
Afbeelding A
1 Bedieningsveld
2 Stuurwiel
3 Zuigslang reinigingsmiddel (alleen variant bus)
4 * Jerrycan met wasmiddel (alleen variant bus)
5 * Waarschuwingslampje
6 Aflegvlak voor reinigingsset "Homebase Box"
7 Afvoerslang vuil water
8 * Wateraansluiting voor spoelsysteem vuilwaterre-
servoir
9 Grofvuilzeef
10 * Spoelsysteem vuilwaterreservoir
11 Deksel vuilwaterreservoir
12 Vlotter
13 Pluizenzeef
14 Vuilwaterreservoir
15 Turbinebeschermzeef (onder de vlotter)
16 * Mophouder
17 * Gereedschapshouder
18 Zuigslang
19 Zuigbalk
20 Klemhendel zuigbalk
21 Sluiting vuilwaterreservoir
22 Vulopening verswaterreservoir
23 Vulsysteem
24 Accustekker (bij externe oplader)
Netsnoer oplader (bij interne oplader)
25 Rijpedaal
26 Dagrijverlichting
27 * Werklamp
28 * Zijschrobdek
29 Zijbezem (alleen bij variant SB)
30 Instelwiel afstrijklip (alleen D-reinigingskop)
31 Kabelhaak
32 Reinigingskop
33 Afstrijklip
34 Lagerdeksel (voor borstelwissel)
35 Pedaal borstelwissel (alleen D-reinigingskop)
36 Stoel (met stoelschakelaar)
37 Hendel stoelverstelling
38 Accu
39 Typeplaatje
40 Container voor grof vuil (alleen R-reinigingskop)
41 Sluiting verswaterreservoir met filter vers water
* optioneel
Kleurmarkering
● Bedieningselementen voor het reinigingsproces zijn
geel.
● Bedieningselementen voor onderhoud en service
zijn lichtgrijs.
Bedieningsveld
Afbeelding B
1 Claxon
2 Rijrichtingsschakelaar
3 Programmaschakelaar
4 Veiligheidsschakelaars
5 * Schakelaar zijschrobdek/zijbezem
6 Intelligente sleutel
7 Display
8 Infoknop
* optioneel
Programmaschakelaar
Afbeelding C
1 OFF
Apparaat is uitgeschakeld.
2 Transportrit
Rijden naar de plaats van gebruik.
3 Eco-programma
Reinig de vloer nat (met minder water en een lagere
borstelsnelheid) en zuig vuil water op (met vermin-
derde zuigkracht).
4 Schrobzuigen
Reinig de vloer nat en zuig vuil water op.
5 Verhoogde borstelcontactdruk
Reinig de vloer nat (met hogere contactdruk) en
zuig het vuile water op.
6 Schuren/aanbrengen zonder opzuigen
Maak de vloer nat en laat het reinigingsmiddel in-
werken.
7 Zuigen
Zuig het vuil op.
8 Polijsten
Polijst de vloer zonder vloeistof en een hoge bor-
stelsnelheid.
Houder zuigbalk
● Bij het rijden door nauwe ruimtes kan de zuigbalk
worden verwijderd en in een van de openingen aan
het deksel van het vuilwaterreservoir worden ge-
hangen.
Afbeelding D
1 Zuigbalk
2 Inhangpunt
Symbolen op het apparaat
* optioneel
Beschermdak (optie)
Het beschermdak beschermt de bestuurder van het ap-
paraat tegen vallende voorwerpen.
In het geval van apparaten met een beschermdak, is het
vuilwaterreservoir voorzien van een vergrendeling. De-
ze vergrendeling voorkomt dat het vuilwaterreservoir
onbedoeld terugzwenkt door krachten die op het be-
schermdak inwerken.
Afbeelding E
1 Beschermdak
2 Beveiligingsplaat
3 Zeskantschroef M8x16, schijf
Het vuilwaterreservoir naar achteren zwenken
1. Het vuilwaterreservoir leegmaken.
2. De borgschroef eruit draaien.
3. Het vuilwaterreservoir goed vasthouden en lang-
zaam naar achteren zwenken.
Het vuilwaterreservoir naar voren zwenken
몇 WAARSCHUWING
Gevaar voor beknelling
Lichaamsdelen kunnen bekneld raken tussen het appa-
raat en het vuilwaterreservoir.
Let er bij het naar voren zwenken op dat er zich geen li-
chaamsdelen tussen het apparaat en het vuilwaterre-
servoir bevinden.
1. Het vuilwaterreservoir goed vasthouden en lang-
zaam naar voren zwenken.
2. De borgschroef erin draaien en aantrekken.
Montage
Accu’s
Aanbevolen accusets
* Minimaal volume van de acculaadruimte
** Minimale luchtstroom tussen acculaadruimte en om-
geving
Aanwijzingen in de gebruiksaanwijzing
van de batterij en op de batterij alsook in
deze gebruiksaanwijzing in acht nemen.
Oogbescherming dragen.
Kinderen uit de buurt van zuur en batterij
houden.
Explosiegevaar
Vuur, vonken, open licht en roken verbo-
den.
Verbrandingsgevaar
Eerste hulp.
Waarschuwing
Afvalverwijdering
Batterij niet in de vuilnisbak gooien.
Greep voor het omhoogzwenken van het
vuilwaterreservoir
Sjoroog
*Mophouder
*Wateraansluiting vulsysteem
*Wateraansluiting spoelsysteem vuilwater-
reservoir
Aftapopening verswaterreservoir
Aftapopening vuilwaterreservoir
Beschrijving Bestelnr. Volume
(m
3
)*
Luchtstroo
m (m
3
/h)**
Accuset 240 Ah,
trog, onderhouds-
arm
4.035-
987.7
27 10,8
Accuset 180Ah,
trog, onderhouds-
arm
4.035-
988.7
20,25 8,1
Accuset 240Ah, 6
blokken, onder-
houdsvrij
4.654-
306.7
6,975 2,79
Accuset 180Ah, 6
blokken, onder-
houdsvrij
4.654-
307.7
5,175 2,07
Accuset 285 Ah
AGM
4.654-
057.7
8,91 3,56
Accuset 170 Ah
AGM
4.654-
061.7
24,75 9,9
