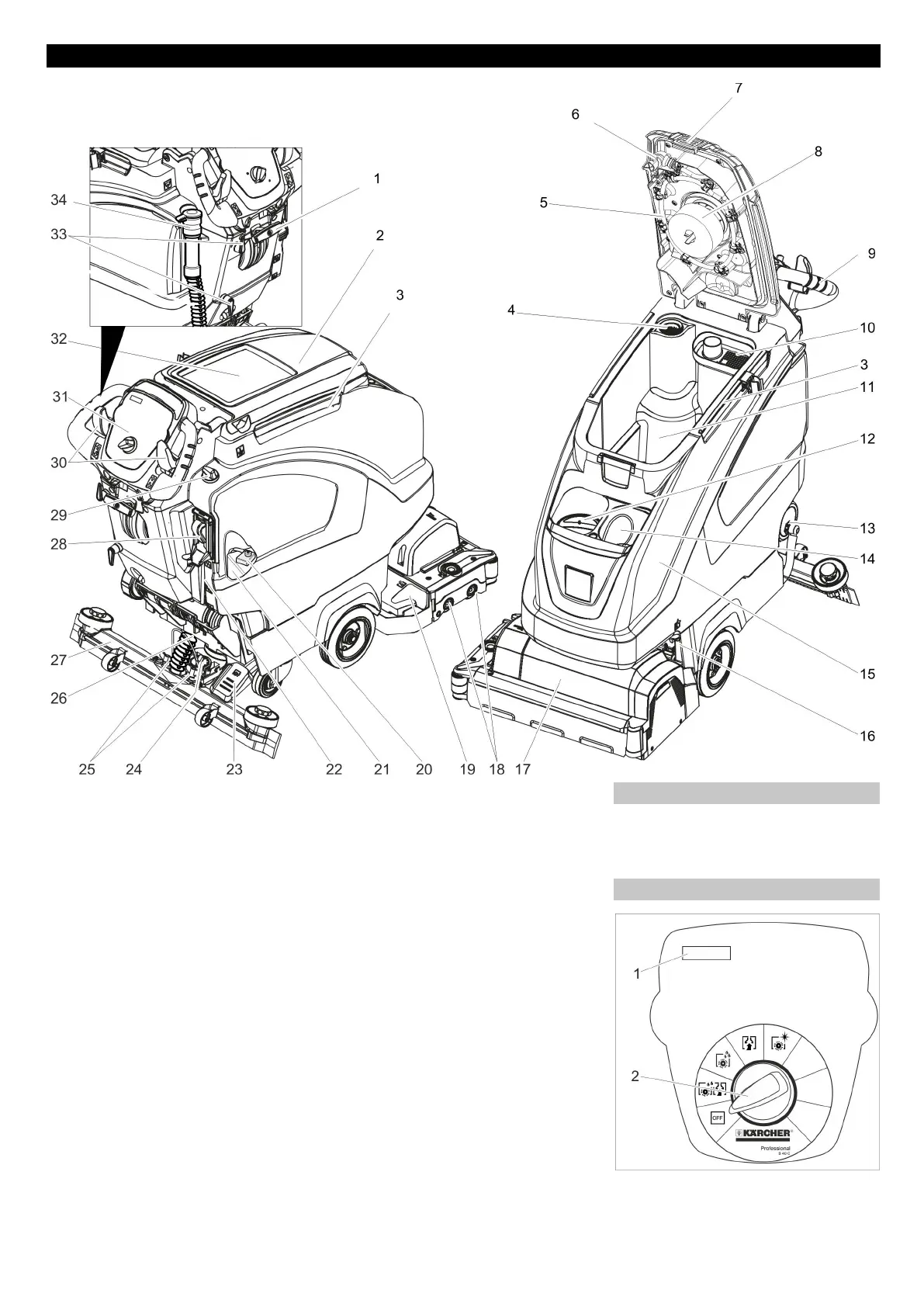

- 2
1 Alavanca de abaixamento da barra de
aspiração
2 Tampa do depósito de água suja
3 Calha de imobilização para Homebase
4 filtro de fiocos
5 Sistema de lavagem do depósito de
água suja (opção)
6 Fecho flexível do sistema de lavagem
(opção)
7 Bloqueio do depósito de água suja
8 Flutuador
9 Alavanca de avanço
10 Filtro para sujidade grossa
11 depósito de água suja
12 Abertura de enchimento do depósito de
água limpa
13 Fecho do depósito de água limpa com
filtro
14 Compartimento de armazenamento, p.
ex., para garrafa do detergente
15 Tanque de água fresca
16 Travamento do depósito
adicionalmente fixado com chapa e pa-
rafuso
17 Cabeça de limpeza (figura simbólica) *
18 Cilindros das escovas (variante BR),
Escovas de disco (variante BD) *
19 Contentor para lixo grosso (só BR)
20 Fusível de polarização da bateria
21 Bateria *
22 Indicação do nível de água limpa
23 Pedal para levantar/baixar a cabeça de
limpeza
24 Manípulo rotativo para inclinar a barra
de aspiração
25 Porcas de orelhas para fixar a barra de
aspiração
26 Tubo flexível de aspiração
27 Barra de aspiração.*
28 Sistema automático de enchimento do
depósito de água limpa (opção)
29 Botão de regulação da quantidade de
água
30 Interruptor de segurança
31 Painel de comando
32 Área de armazenamento para o con-
junto de limpeza "Homebase Box"
33 Gancho de cabo
34 Mangueira de descarga da água suja
com o dispositivo de dosagem
* não faz parte do equipamento original
– Os elementos de comando para o pro-
cesso de limpeza são amarelos.
– Os elementos de comando para a ma-
nutenção e o serviço são cinza claros.
1 Display
2 Interruptor selector de programas
Elementos de comando e de funcionamento
Identificação da cor
Painel de comando
64 PT
