Kenwood KDC-105 User Manual

— 34 —
Français
P.CONT
ANT.
CONT.
TEL MUTE
FRONT • L
FRONT • R
REAR • L
REAR • R
–
+
REAR
L
R

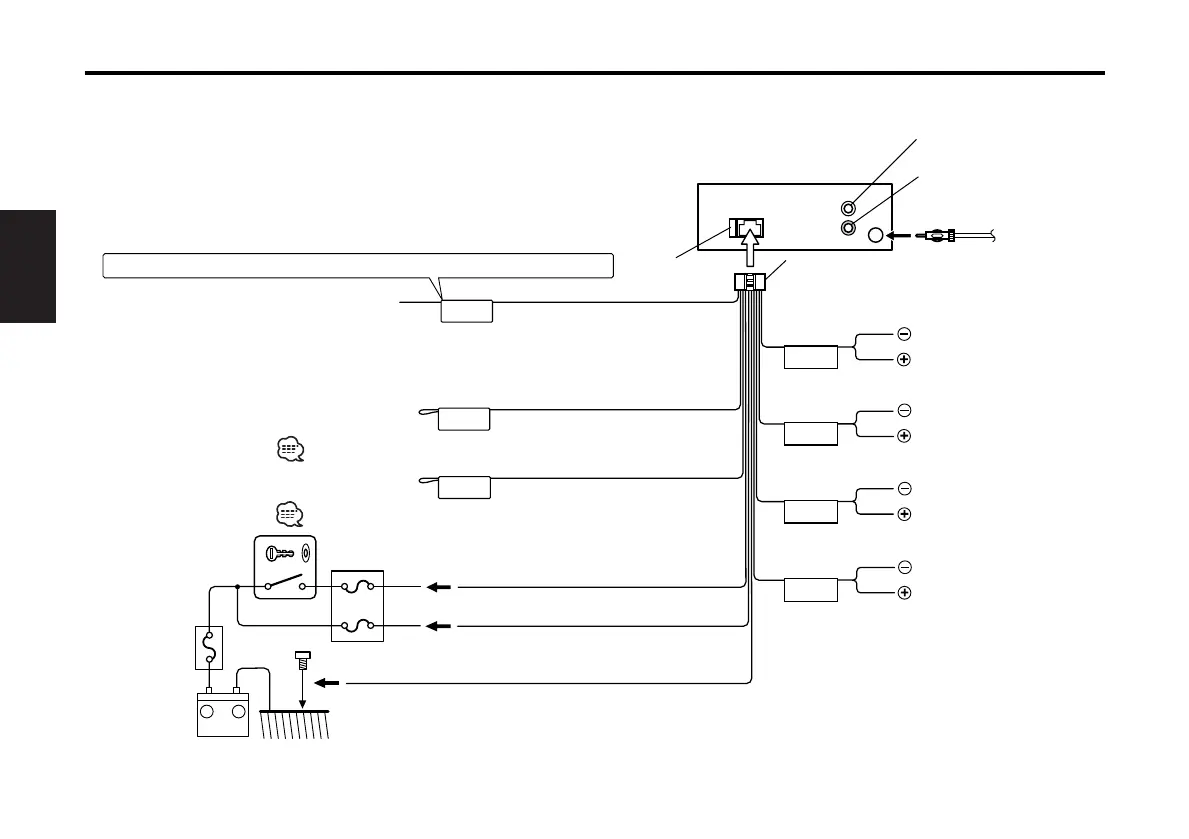

Connexion des câbles sur les prises
Entrée de l’antenne AM/FM 1
Sortie avant gauche
(Blanc) 23
Sortie avant droite
(Rouge) 28
Fusible (10A) 24
Faisceau de
câbles
(Accessoire
1) 25
Blanc/Noir 29
32
Gris/Noir
35
Vert/Noir
38
Violet/Noir
Blanc
31
Gris
34
Vert
37
Violet
40
A l'haut-parleur
avant gauche 30
A l'haut-parleur
avant droite 33
A l'haut-parleur
arrière droite 39
A l'haut-parleur
arrière gauche 36
Câble de commande de
l’alimentation/antenne moteur
(Bleu/Blanc) 16
Câble d’allumage (Rouge) 20
Câble de batterie (Jaune) 21
Câble de masse (Noir) · (Au châssis de la voiture) 22
10 Interrupteur
d’allumage
Boîte á fusibles
de la voiture
(Fusible
principal)
11
ACC 13
Boîte á fusibles
de la voiture 14
Batterie 12
Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur. 4
6 Connectez à la prise de commande
d'alimentation lors de l'utilisation d'un
amplificateur de puissance optionnel, ou à la
prise de commande d'antenne du véhicule.
Ne pas laisser le fil sortir par la
languette.
Non utilisé
Ne pas laisser le fil sortir par la
languette.
Non utilisé
