19
ESPAÑOL

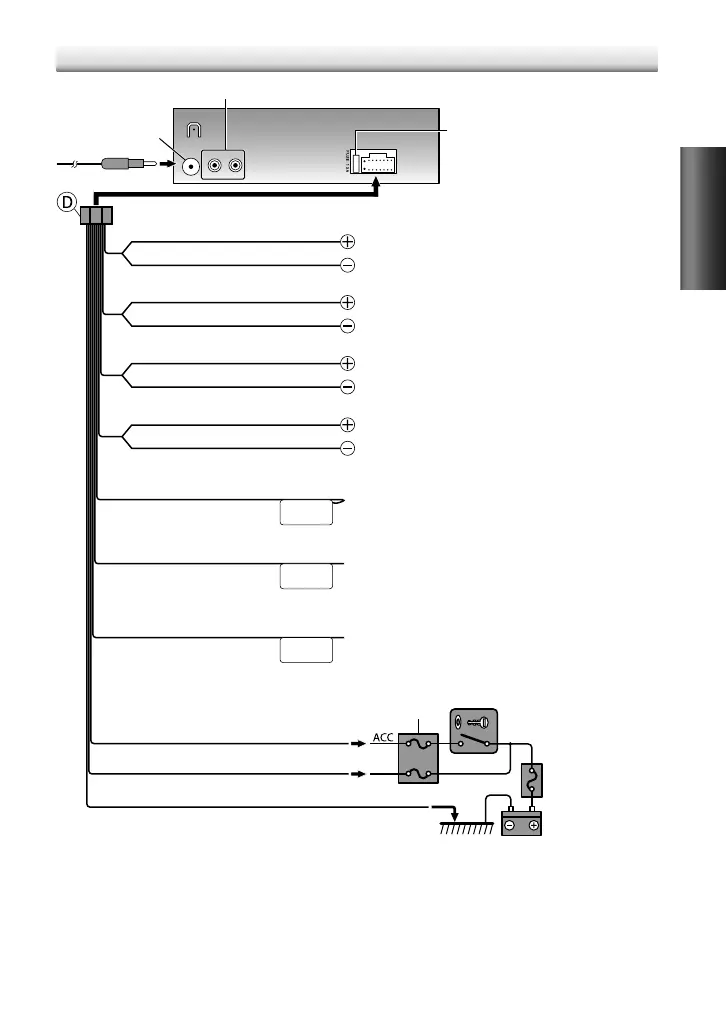

Conexión del cableado
RL
REAR/SW
ANT CONT
P. CONT
MUTE
Fusible (10 A)
Terminal de la
antena
Caja de fusibles del vehículo
Caja de fusibles del
vehículo
Batería
Interruptor de la llave de
encendido
Azul/blanco
(Cable de control de potencia)
Rojo (Cable de encendido)
Amarillo (Cable de la batería)
Negro (Cable a tierra)
A un cuerpo metálico o chasis del automóvil
Al terminal de control de potencia, cuando utiliza el amplificador
de potencia opcional, o al terminal de control de la antena en
el vehículo.
Terminales de salida traseros/subwoofer
Marrón
(Silenciar cable del control)
Azul
(Cable de control de la antena)
Blanco
Gris
Verde
Púrpura
Blanco/negro
Gris/negro
Verde/negro
Púrpura/negro
Al terminal de tierra cuando suena el teléfono o durante la
conversación. (Para conectar el sistema de navegación Kenwood,
consulte el manual del sistema de navegación.)
Al altavoz delantero (izquierdo)
Al altavoz trasero (izquierdo)
Al altavoz delantero (derecho)
Al altavoz trasero (derecho)
(Sin utilizar)
SP_KDC-200U[K]1.indd 19SP_KDC-200U[K]1.indd 19 5/9/12 11:10:06 AM5/9/12 11:10:06 AM
