O portão deve ter batentes de paragem para a abertura e para o fecho, capazes de
impedir o descarrilamento dele.
A posição do batente de paragem deve impedir que os estribos de fim de
curso se choquem contra o pinhão.

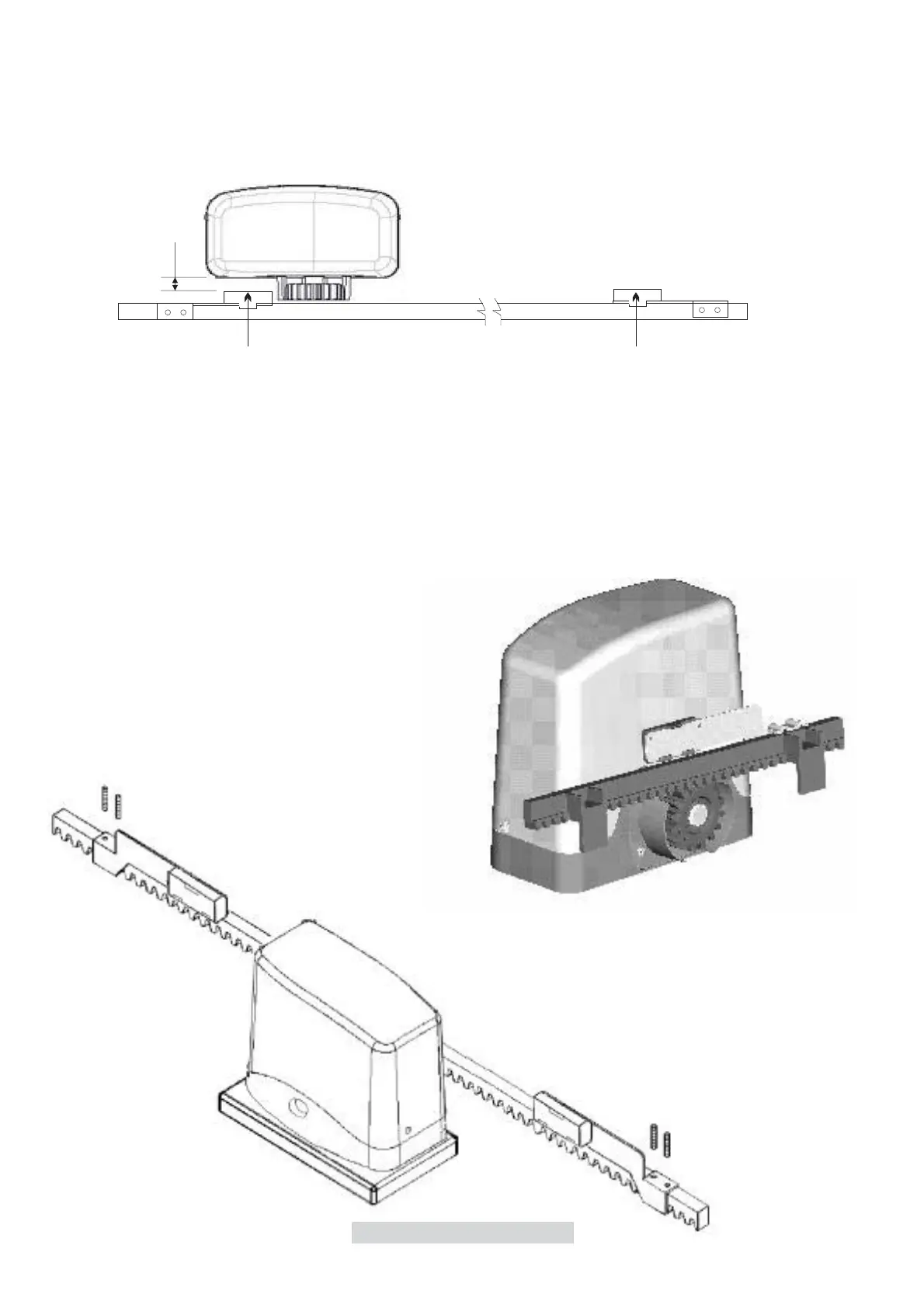

Colocar os soportes de fins de curso para que o ponto
indicado(S)nafig.10 fique ao centro do pinhão.
Fixe o estribo do fim de curso com os parafusos
eS m cabeça (fig. 11).
fig.11
9
S
Max 10 mm
S
Fig.10
S
FIXAÇÃO DOS FINS DE CURSO
A distância a manter entre os imanes e o motor
deve ser entre 5 y 10 mm.
No caso dos fins de curso não serem detectados pela unidade de controlo, nós advertimos
os utilizadores a rodarem os ímans por 180º sobre os suportes metálicos onde estes se
encontram fixos
